1インチスプロケット
- 通常単価(税別)
- 2,287円～7,298円
- 税込単価
- 2,516円～8,028円

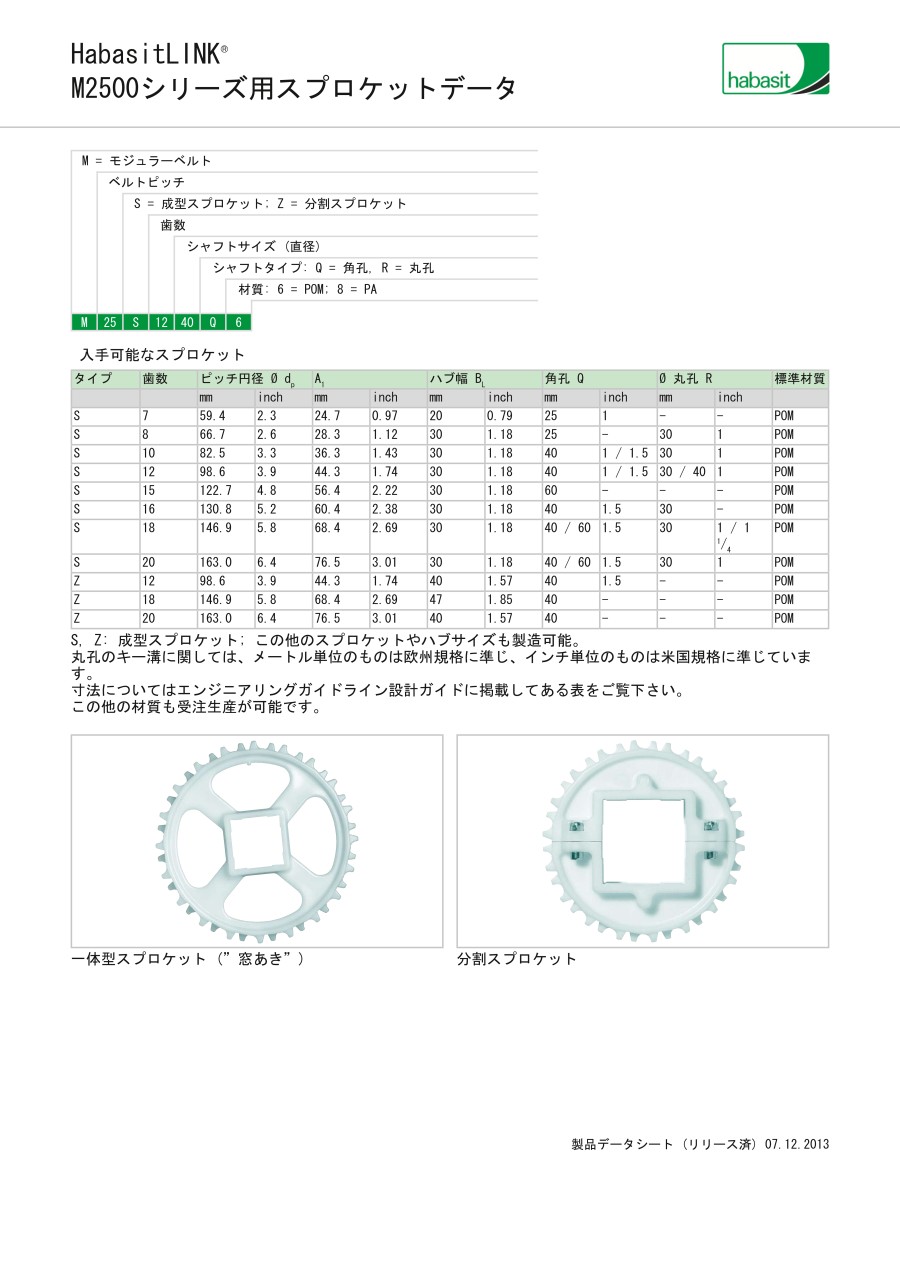

M2500シリーズ用スプロケットデータ、材質はPOM。【特長】・2列歯配列でベ...
詳細情報を確認する- 材質
- ポリアセタール
未確定：候補が7型番あります。
商品情報
外形図
スプロケット軸とスライダーサポートSTの間の距離Cは最短で14mm（0.55”）
製品仕様
一体型スプロケット（窓あき）
型番対応仕様
| タイプ | 歯数 | ピッチ円径 φ dp | A1 | ハブ幅 BL | 角孔 Q | φ丸孔 R | 標準材質 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | |||
| S | 7 | 59.4 | 2.3 | 24.7 | 0.97 | 20 | 0.79 | 25 | 1 | - | - | POM |
| S | 8 | 66.7 | 2.6 | 28.3 | 1.12 | 30 | 1.18 | 25 | - | 30 | 1 | POM |
| S | 10 | 82.5 | 3.3 | 36.3 | 1.43 | 30 | 1.18 | 40 | 1/1.5 | 30 | 1 | POM |
| S | 12 | 98.6 | 3.9 | 44.3 | 1.74 | 30 | 1.18 | 40 | 1/1.5 | 30/40 | 1 | POM |
| S | 16 | 130.8 | 5.2 | 60.4 | 2.38 | 30 | 1.18 | 40 | 1.5 | 30 | - | POM |
- ※ 丸孔のキー溝に関しては、メートル単位のものは欧州規格に準じ、インチ単位のものは米国規格に準じています。
スプロケットの配列
- BE：ベルト。
- RC：固定具。
- SP：スプロケット。
- b0：ベルト幅。
| ベルトタイプ | スプロケット 間隔 a | スプロケット 端間距離 （最小） | センタースプロケット 位置の基準 | 計算結果 （端数切捨て） | オフセット e | 備考 | ||
|---|---|---|---|---|---|---|---|---|
| 最小 mm inch | ＞最大 mm inch | XL mm inch | XR mm inch | mm inch | mm inch | オフセット側 | ||
| M1200 | 50 2 | 100 4 | 25 1 | 25 1 | n.a. | n.a. | 0 0 | 全てのベルト幅にオフセットなし |
スライダーサポート
駆動軸と、アイドリングスプロケットまたはローラの間で、ベルトは、UHMWポリエチレン材など適した材質で作られた長手スライダーサポート（SL）を取付けたスライダーサポート上を走行する。
スプロケットの位置
センタースプロケットを正しく配置するには、ベルト幅を各ベルトのヒンジ刻み幅で割る。
丸めた結果が偶数か奇数かによりオフセットが生じるか否かが分かる。上表参照。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,287円 ( 2,516円 ) | 10日目 |
2,723円 ( 2,995円 ) | 9日目 |
2,739円 ( 3,013円 ) | 9日目 |
4,909円 ( 5,400円 ) | 9日目 |
4,971円 ( 5,468円 ) | 9日目 |
5,357円 ( 5,893円 ) | 9日目 |
7,298円 ( 8,028円 ) | 9日目 |
カタログ
商品担当おすすめ
1インチスプロケットのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qスプロケットはいくつ必要ですか？
A
一般に1つで駆動することはありません。ベルト荷重により変化し、駆動シャフトの場合、アイドリングシャフトの場合で異なりますので、正しいスプロケット数を計算するにはリンクセレカルクを使用してください。
