ハバジット

0.5インチスプロケット

0.5インチスプロケット
この商品のFAQをみる（1件）
通常単価(税別)
2,761円～4,868円
税込単価
3,037円～5,355円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

1インチスプロケット

ハバジット

1インチスプロケット
0
通常価格(税別)： 2,287円 (税込価格：2,516円)

通常出荷日：9 日目 ～

M1200シリーズ用スプロケット、PON製。【特長】・2列歯配列でベルトと確実...

詳細情報を確認する
  • 材質
    ポリアセタール
未確定：候補が4型番あります。
数量：

商品情報

外形図

スプロケット軸とスライダーサポートSTの間の距離Cは最短で14mm（0.55”）。

スプロケット軸とスライダーサポートSTの間の距離Cは最短で14mm（0.55”）

製品仕様

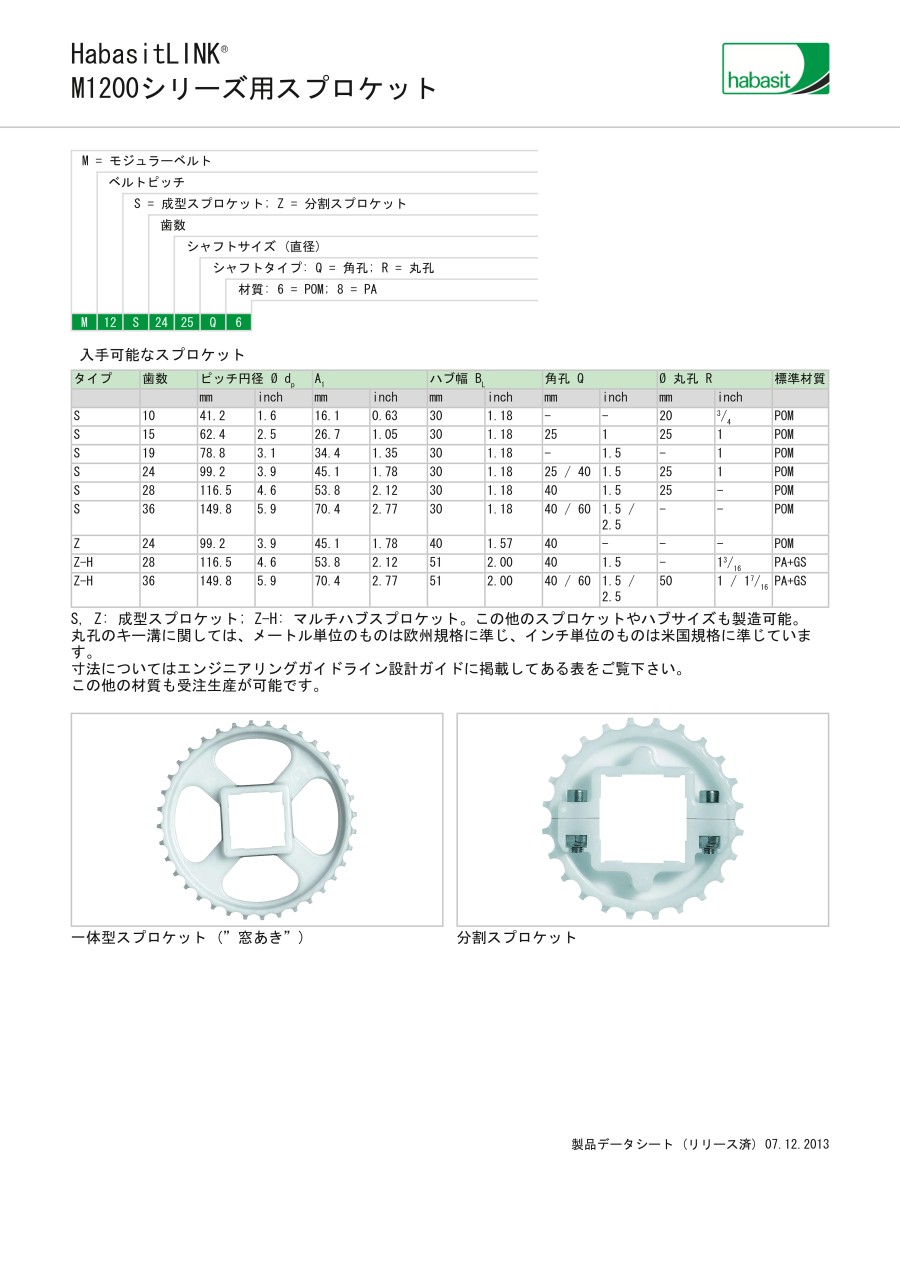

一体型スプロケット（窓あき）

一体型スプロケット（窓あき）

型番対応仕様

型番対応仕様

タイプ歯数ピッチ円径 φ dpA1ハブ幅 BL角孔 Qφ 丸孔 R標準材質
mminchmminchmminchmminchmminch
S1041.21.616.10.63301.18--203/4POM
S1562.42.526.71.05301.18251251POM
S2499.23.945.11.78301.1825/401.5251POM
  • ※ 丸孔のキー溝に関しては、メートル単位のものは欧州規格に準じ、インチ単位のものは米国規格に準じています。

スプロケットの配列

・BE ベルト。
  • BE：ベルト。
  • RC：固定具。
  • SP：スプロケット。
  • b0：ベルト幅。
ベルトタイプスプロケット間隔
a		スプロケット端間距離
（最小）		センタースプロケット
位置の基準		計算結果
（端数切捨て）		オフセット
e		備考
最小
mm
inch		＞最大
mminch		XL
mm
inch		XR
mm
inch		mm
inch		mm
inch		オフセット側
M1200501002525n.a.n.a.0全てのベルト幅にオフセットなし
24110

スライダーサポート
駆動軸と、アイドリングスプロケットまたはローラの間で、ベルトは、UHMWポリエチレン材など適した材質で作られた長手スライダーサポート（SL）を取付けたスライダーサポート上を走行する。

スプロケットの位置
センタースプロケットを正しく配置するには、ベルト幅を各ベルトのヒンジ刻み幅で割る。
丸めた結果が 偶数か奇数かによりオフセットが生じるか否かが分かる。上表参照。

型番リスト

表示件数
  • 1
    • 型番
    M12S1020R6
    M12S2425Q6
    M12S2425R6
    M12S2440Q6

    歯数

    軸穴形状

    軸穴径

    (mm)

    		RoHS?最小発注数量
    10
    丸型
    φ20
    10
    1個
    24
    角型
    □25
    -
    1個
    24
    丸型
    φ25
    -
    1個
    24
    角型
    □40
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,761円
    ( 3,037円 )
    在庫品1日目当日出荷可能
    4,868円
    ( 5,355円 )
    8日目
    4,868円
    ( 5,355円 )
    8日目
    4,868円
    ( 5,355円 )
    8日目
  • 1

    • 詳細情報

    基本情報

    M1200シリーズ用スプロケット、PON製。
    【特長】
    ・2列歯配列でベルトと確実に噛み合い、双方向への走行が可能。
    【用途】
    ・ハバジットリンク M12シリーズに使用。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    0.5インチスプロケットのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qスプロケットはいくつ必要ですか？
    A
    一般に1つで駆動することはありません。ベルト荷重により変化し、駆動シャフトの場合、アイドリングシャフトの場合で異なりますので、正しいスプロケット数を計算するにはリンクセレカルクを使用してください。

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    0.5インチスプロケット
    1インチスプロケット
    スターロープ
    ハバフロー高性能コンベヤベルト HNB-5E 14
    メーカーハバジットハバジット三ツ星ベルトハバジット
    通常価格2,761円-2,287円 -1,902円 --
    通常出荷日在庫品1日目〜9日目〜在庫品1日目〜9日目〜
    材質ポリアセタールポリアセタール--
