メカニカル部品技術窓口
ハバシンク AT10タイプ
50°角台形歯型のピッチ10mmの標準タイミングベルト。【特長】・白色、92シ...
詳細情報を確認する未確定：候補が5型番あります。
商品情報
外形図

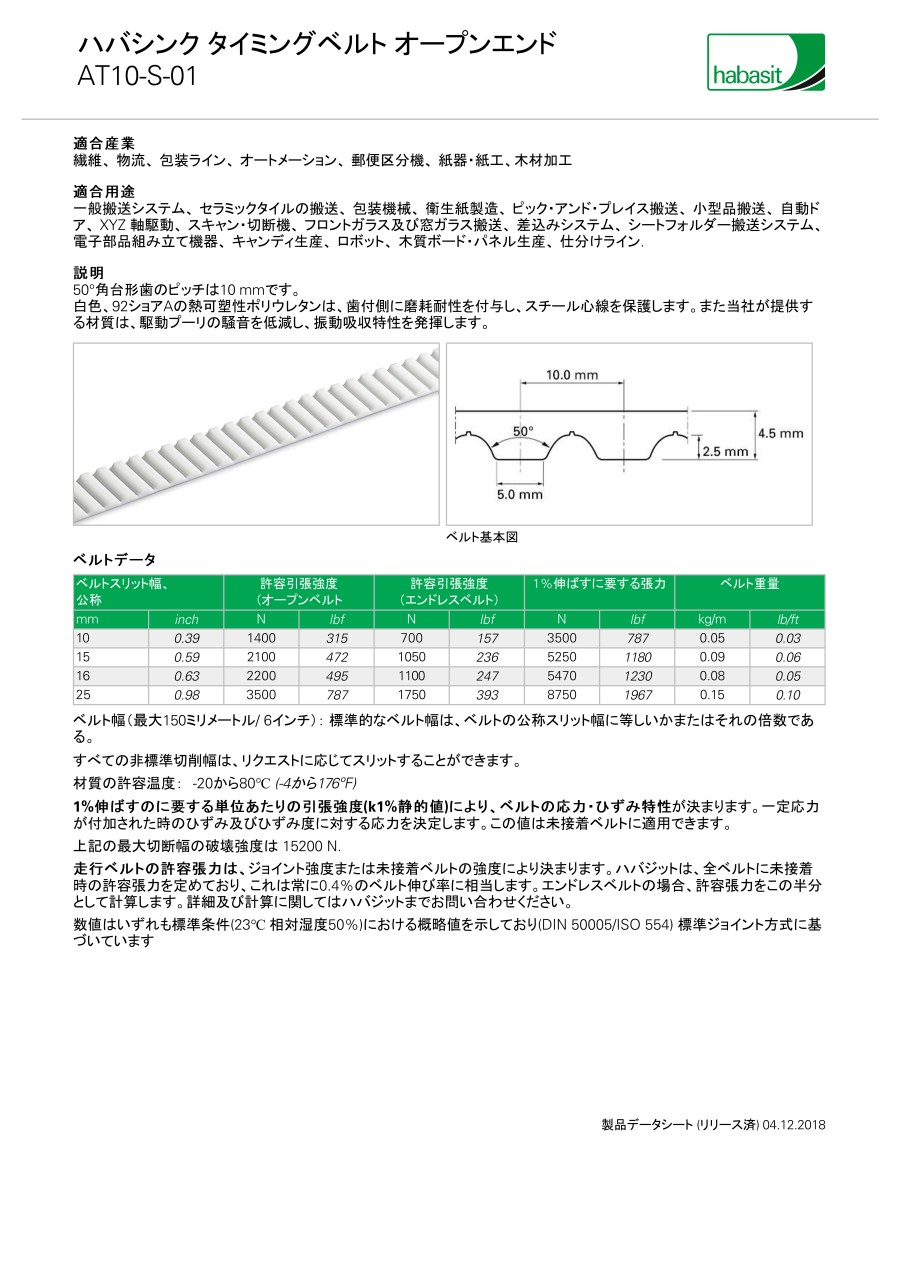

AT10-S-01
製品仕様
AT10-S-01の外観
| ベルトスリット幅、 公称 | 許容引張強度 （オープンベルト） | 許容引張強度 （エンドレスベルト） | 1%伸ばすに要する張力 | ベルト重量 | |||||
|---|---|---|---|---|---|---|---|---|---|
| mm | inch | N | lbf | N | lbf | N | lbf | kg/m | lb/ft |
| 10 | 0.39 | 1,400 | 315 | 700 | 157 | 3,500 | 787 | 0.05 | 0.03 |
| 15 | 0.59 | 2,100 | 472 | 1,050 | 235 | 5,250 | 1,180 | 0.09 | 0.06 |
| 16 | 0.63 | 2,200 | 495 | 1,100 | 247 | 5,470 | 1,230 | 0.08 | 0.05 |
| 25 | 0.98 | 3,500 | 787 | 1,750 | 393 | 8,750 | 1,967 | 0.15 | 0.10 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 8日目 |
詳細情報
基本情報
50°角台形歯型のピッチ10mmの標準タイミングベルト。
【特長】
・白色、92ショアAの熱可塑性ポリウレタンは、歯付側に磨耗耐性を付与し、スチール心線を保護します
・駆動プーリの騒音を低減し、振動吸収特性を発揮します
・メートルピッチ特殊台形歯形で、高負荷・高トルクを要する搬送用途・リニア駆動に適している
【用途】
・一般搬送システム、セラミックタイルの搬送、包装機械、衛生紙製造、ピック・アンド・プレイス搬送、小型品搬送、自動ドア、XYZ 軸駆動、スキャン・切断機、フロントガラス及び窓ガラス搬送、差込みシステム、シートフォルダー搬送システム、電子部品組み立て機器、キャンディ生産、ロボット、木質ボード・パネル生産、仕分けライン
商品担当おすすめ
ハバシンク AT10タイプのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q許容引張強度とは？
A
1%伸ばすのに必要な引張強度（k1%静的値）により未接着ベルトの場合0.4%、接着ベルトの場合0.2%としています。いずれも標準条件（23℃、湿度50%）における概略値です。
