ハバジット

ハバシンク AT20タイプ

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：7日目

50°角台形歯のピッチは20mmです。【特長】・白色、92ショアAの熱可塑性ポリウレタンは、歯付側に磨...

よく一緒に見られています

ハバジット

通常出荷日：7 日目～

よく一緒に見られています

ハバジット

通常出荷日：7 日目～

AT20S01UU-[50-2499/1]-[25,40,50,75,100,150]-C

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

AT20S01UU-[50-2499/1]-[25,40,50,75,100,150]-Cの仕様・寸法情報

ベルト形状

オープンエンド

ベルト形種類

AT20

ベルト呼び幅(mm)

25 ～ 150

ベルト材質

ポリウレタンベルト

歯数

50 ～ 2499

心線材質

スチールコード

ベルト種類

台形歯形ATタイプ

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

構造／材料の品質

高い耐摩耗性を持つポリウレタン
長寿命劣化が少ない
優れた耐油性とオゾン耐性優れた耐熱性
硬度（ショアA）：92A／90A／88A

設計の利点

精密な歯形状
高い位置決め精度/ピッチ精度高い引張強度高い柔軟性
小プーリ径に適合

織布加工

ポリアミド
帯電防止

走行性能

低走行音
高い速度伝達比

供給体制

コイル原反、ロール品、任意の長さに切断し供給可能
両端加工品エンドレス品
プロファイル溶着
背面カバー加工

製品仕様

-	べルト幅	許容張力、オーブンエンド品		許容張力、エンドレス品
		スチール	アラミド	スチール	アラミド
		N	N	N	N
AT2,020mm	25mm	5,000	N/A	2,500	N/A

1%伸ばすに要する張力		最小ブーリ径^（1）
スチール	アラミド	φA^*	nA^*	φB^*	nB^*
N	N	mm	歯数	mm	歯数
12,500	N/A	180	25	120	18

べルト形状	ベルトタイプ	ピッチ	心線	ウレタンタイプ	ポリアミド織布貼り		べルト最大幅 *注2
べルト形状	ベルトタイプ	ピッチ	心線	ウレタンタイプ	歯面	歯面	べルト最大幅 *注2
特殊台形	AT20	20.0mm	スチール	AT20S01UU	AT20S01PU	AT20S01PP	150mm
特殊台形	AT20	20.0mm	アラミド	－	－	－	150mm

注2：エンドレス加工の最大幅についてはベルトタイプにより異なります。

商品特長詳細

このATピッチ径は、ガタを少なくし、より高負荷の物でも搬送できるように開発。強靭で堅牢な歯は、リニア位置決めと動作制御用としては理想的な仕様。

型番リスト

表示件数

型番

AT20S01UU-[50-2499/1]-[25,40,50,75,100,150]-C

ベルト呼び幅

(mm)

歯数

RoHS?

最小発注数量

25 ～ 150

50 ～ 2499

1個

通常単価(税別) (税込単価)	通常出荷日

( - )

7日目

詳細情報

基本情報

基本情報

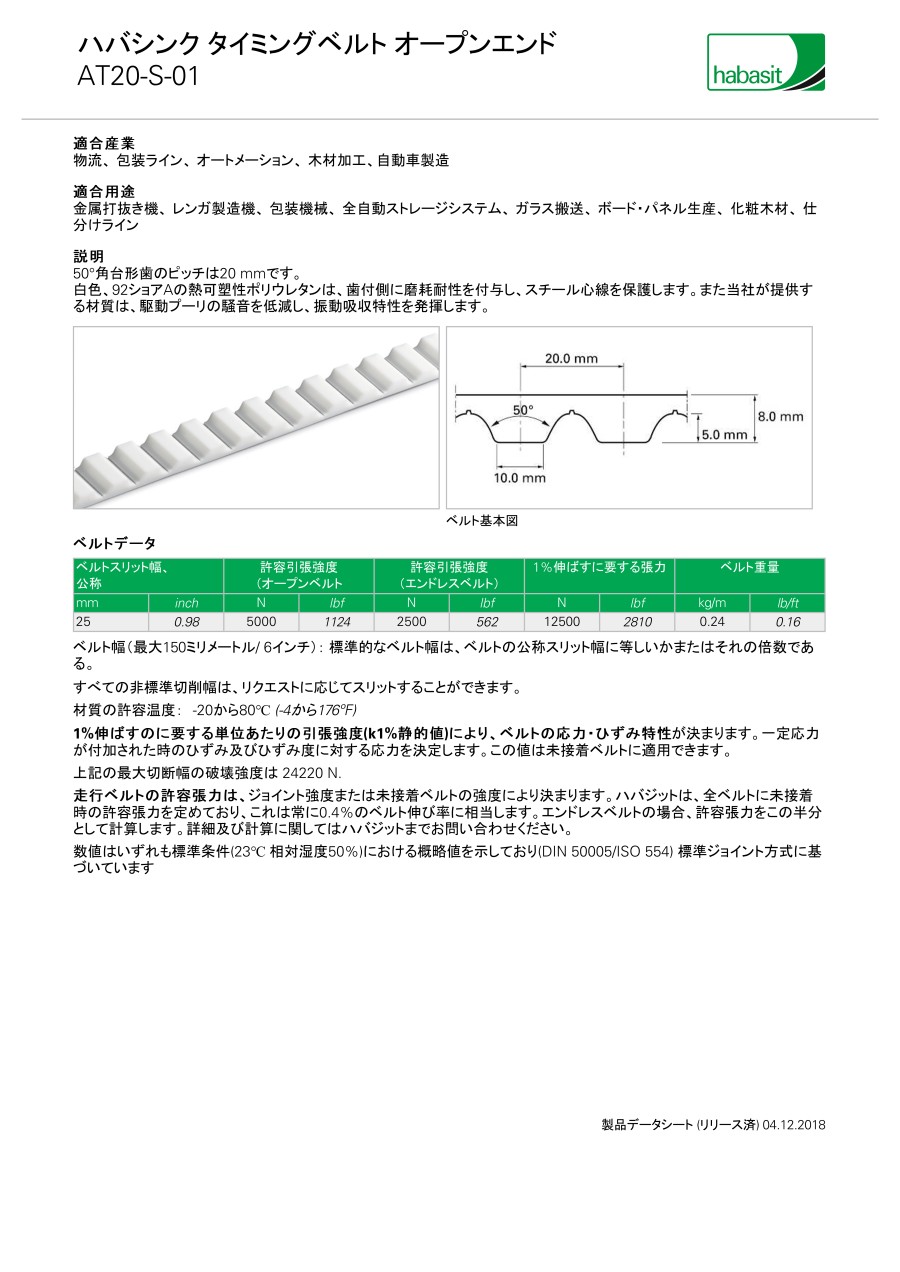

50°角台形歯のピッチは20mmです。
【特長】
・白色、92ショアAの熱可塑性ポリウレタンは、歯付側に磨耗耐性を付与し、スチール心線を保護します。
・材質は、駆動プーリの騒音を低減し、振動吸収特性を発揮します。
・メートルピッチ特殊台形歯形で、高負荷・高トルクを要する搬送用途・リニア駆動用途に最適します。
【用途】
・金属打抜き機、レンガ製造機、包装機械、全自動ストレージシステム、ガラス搬送、ボード・パネル生産、化粧木材、仕分けラインに適用します。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハバシンク AT20タイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q許容引張強度とは？

1%伸ばすのに必要な引張強度(k1%静的値)により未接着ベルトの場合0.4%、接着ベルトの場合0.2%としています。いずれも標準条件(23℃、湿度50%)における概略値です。
