メカニカル部品技術窓口
ハバシンク T10タイプ
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・40°角台形歯のピッチは10mmです。・メートルピッチ台形歯形で、一...
詳細情報を確認する- 特性
- 標準
- ベルト形種類
- T10
- ベルト材質
- ポリウレタンベルト
- ベルト種類
- 台形歯形メトリックタイプ
未確定：候補が5型番あります。
商品情報
外形図
製品仕様
外観
ベルトデータ
| ベルトスリット幅、 公称 | 許容引張強度 （オープンベルト） | 許容引張強度 （エンドレスベルト） | 1%伸ばすに要する張力 | ベルト重量 | |||||
|---|---|---|---|---|---|---|---|---|---|
| mm | inch | N | lbf | N | lbf | N | lbf | kg/m | lb/ft |
| 10 | 0.39 | 800 | 180 | 400 | 90 | 2,000 | 450 | 0.05 | 0.03 |
| 15 | 0.59 | 1,200 | 270 | 600 | 135 | 3,000 | 674 | 0.07 | 0.05 |
| 16 | 0.63 | 1,410 | 317 | 705 | 158 | 3,525 | 792 | 0.08 | 0.05 |
| 25 | 0.98 | 2,200 | 495 | 1,100 | 247 | 5,500 | 1,236 | 0.12 | 0.08 |

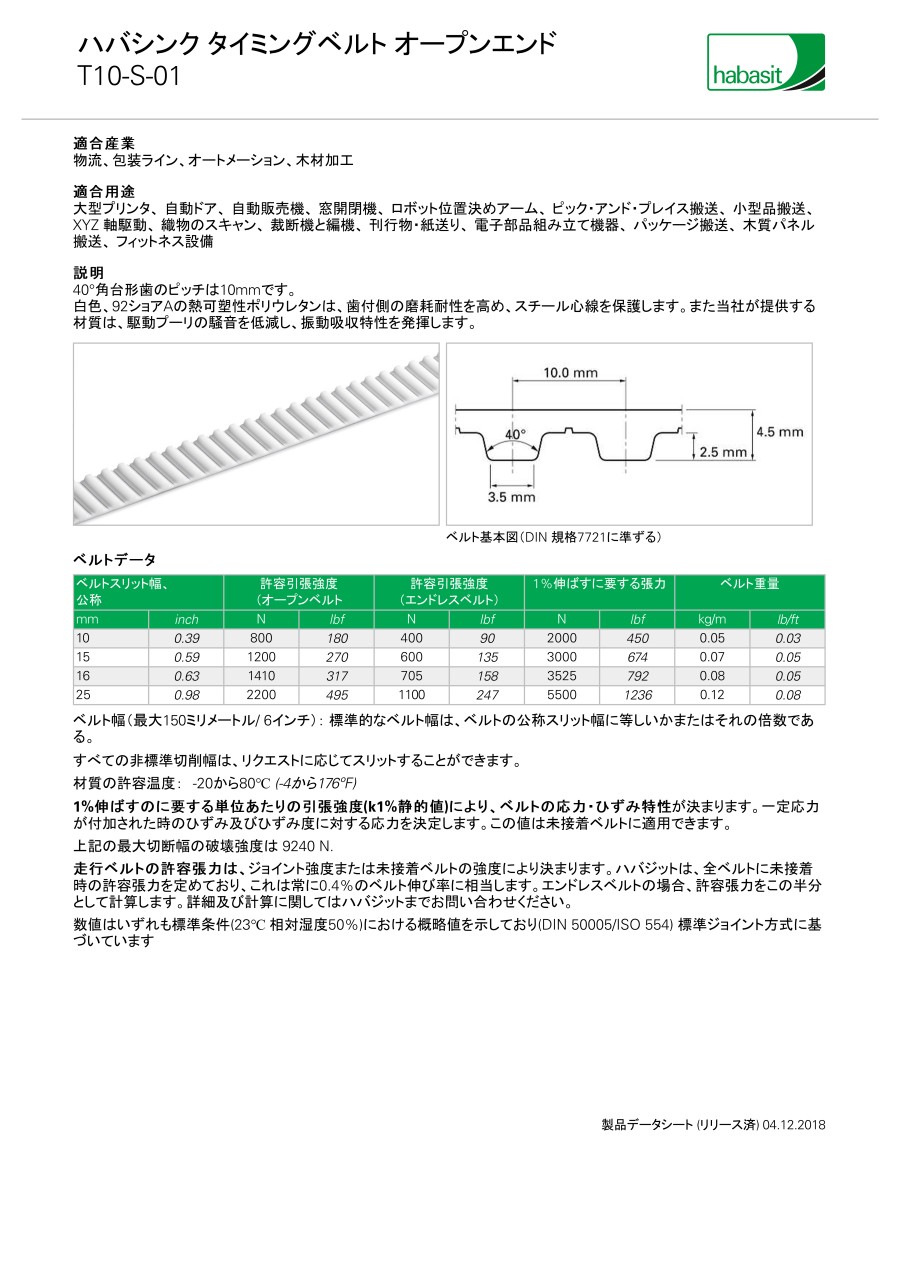

T10-S-01
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 8日目 |
詳細情報
基本情報
【特長】
・40°角台形歯のピッチは10mmです。
・メートルピッチ台形歯形で、一般搬送用途に適しています。
・白色です。
・92ショアAの熱可塑性ポリウレタンは、歯付側に磨耗耐性を高め、スチール心線を保護します。
・駆動プーリの騒音を低減し、振動吸収特性を発揮します。
【用途】
・大型プリンタ、自動ドア、自動販売機、窓開閉機、ロボット位置決めアーム、ピック・アンド・プレイス搬送、小型品搬送、XYZ 軸駆動、織物のスキャン、裁断機と編機、刊行物・紙送り、電子部品組み立て機器、パッケージ搬送、木質パネル搬送、フィットネス設備に適用します。
商品担当おすすめ
ハバシンク T10タイプのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q許容引張強度とはなんですか？
A
1%伸ばすのに必要な引張強度（k1%静的値）により未接着ベルトの場合0.4%、接着ベルトの場合0.2%としています。いずれも標準条件（23℃、湿度50%）における概略値です。
