ハバシンク T20タイプ

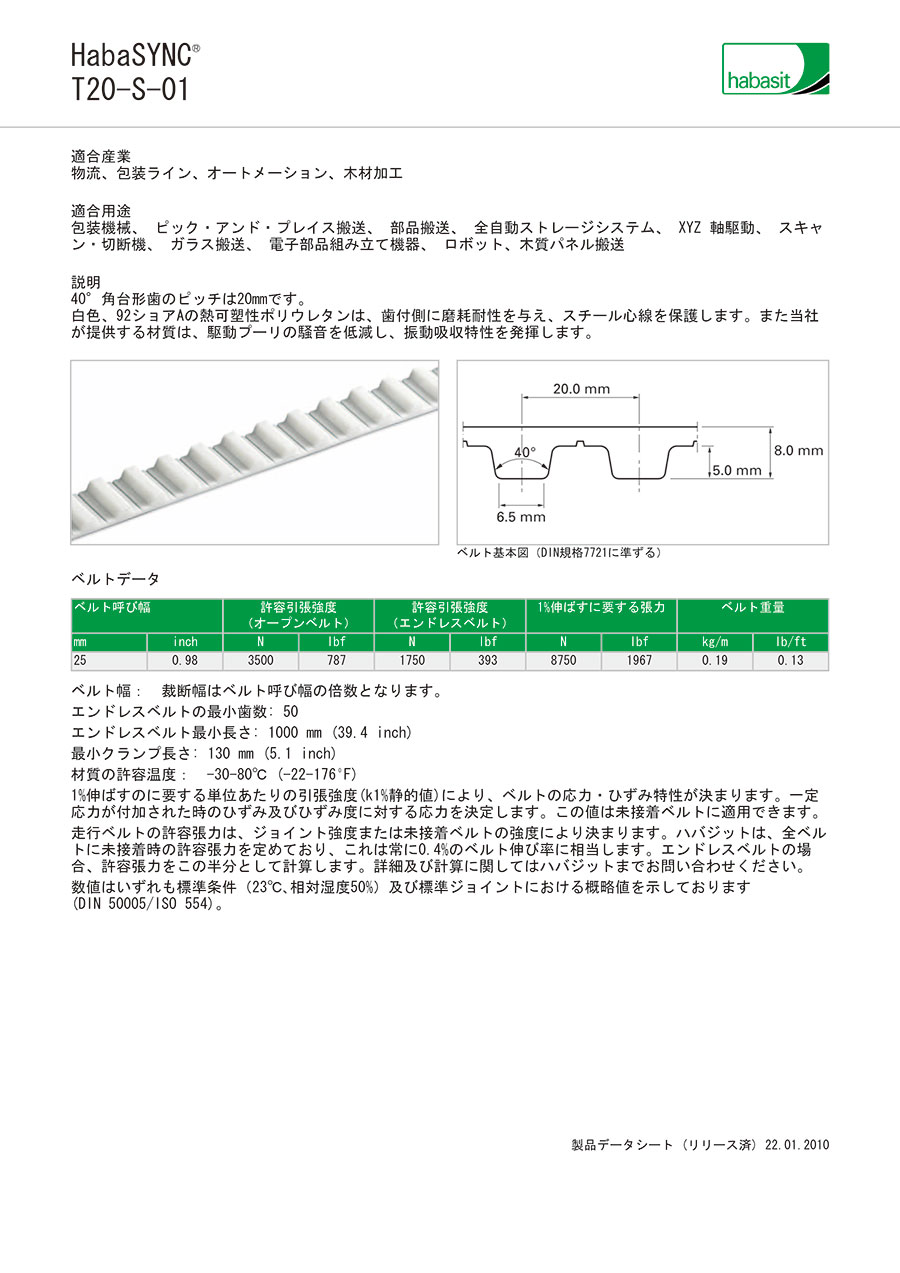

外形図

ベルト基本図（DIN 規格7721に準ずる）

規格表

• ベルト幅（最大150mm/ 6inch）：標準的なベルト幅は、ベルトの公称スリット幅に等しいかまたはそれの倍数である。
• すべての非標準切削幅は、リクエストに応じてスリットすることができます。材質の許容温度： -20～+80℃（-4～+176°F）
• 1%伸ばすのに要する単位あたりの引張強度（K1%静的値）により、ベルトの応力・ひずみ特性が決まる。
• 一定応力が付加された時のひずみ及びひずみ度に対する応力を決定する。この値は未接着ベルトに適用可能。
• 上記の最大切断幅の破壊強度は15,200N。
• 走行ベルトの許容張力は、ジョイント強度または未接着ベルトの強度により決まる。全ベルトに未接着時の許容張力を定めており、これは常に0.4%のベルト伸び率に相当する。エンドレスベルトの場合、許容張力をこの半分として計算。詳細及び計算に関してはお問い合わせください。
• 数値はいずれも標準条件（23°C､相対湿度50%）及び標準ジョイントにおける概略値を示しております（DIN50005/ISO554）。

使用例

適合産業
物流、包装ライン、オートメーション、木材加工。

商品特長詳細
