ハバシンク T5タイプFDA準拠
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：7日目
40度角の台形歯型のピッチ5mmのドライ食品用途向け搬送用タイミングベルト。【特長】・ショア硬度A90...
詳細を確認- 旧型番「T5A02UU」は後継品「T5A22UU」に変更されました
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
ベルト基本図
製品仕様
ベルトデータ
| ベルトスリット幅、 公称 | 許容引張強度 （オープンベルト） | 許容引張強度 （エンドレスベルト） | 1%伸ばすに要する張力 | ベルト重量 | |||||
|---|---|---|---|---|---|---|---|---|---|
| mm | inch | N | lbf | N | lbf | N | lbf | kg/m | lb/ft |
| 10 | 0.39 | 336 | 76 | 168 | 38 | 560 | 126 | 0.02 | 0.02 |
| 16 | 0.63 | 540 | 121 | 270 | 61 | 900 | 202 | 0.03 | 0.02 |
| 25 | 0.98 | 840 | 189 | 420 | 94 | 1,400 | 315 | 0.05 | 0.04 |
- DIN 規格7721に準ずる
- ベルト幅（最大150mm／6inch）：標準的なベルト幅は、ベルトの公称スリット幅に等しいかまたはそれの倍数である。
- すべての非標準切削幅は、リクエストに応じてスリットすることができる。
- 材質の許容温度：-20～+70℃（-4～+150°F）
- 1%伸ばすのに要する単位あたりの引張強度（k1%静的値）により、ベルトの応力・ひずみ特性が決まる。
- 一定応力が付加された時のひずみ及びひずみ度に対する応力を決定し、この値は未接着ベルトに適用できる。
- 上記の最大切断幅の破壊強度は 6,500N
- 走行ベルトの許容張力は、ジョイント強度または未接着ベルトの強度により決まる。
- 全ベルトに未接着時の許容張力を定めており、これは常に0.6%のベルト伸び率に相当。
- エンドレスベルトの場合、許容張力をこの半分として計算。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 7日目 |
- ( - ) | 7日目 |
詳細情報
基本情報
40度角の台形歯型のピッチ5mmのドライ食品用途向け搬送用タイミングベルト。
【特長】
・ショア硬度A90食品用途向け透明色熱可塑性ポリウレタンはアラミド心体を保護する。
・食品の直搬送を含む、すべての搬送物をスムーズにハンドリングする。
・油脂耐性や各種溶剤耐性に優れ、UV放射にも耐性がある。
【用途】
・ピック・アンド・プレイス搬送、小型品搬送、込みシステム、製函充填ライン等に利用可能。
ご注意
- 旧型番「T5A02UU」は後継品「T5A22UU」に変更されました

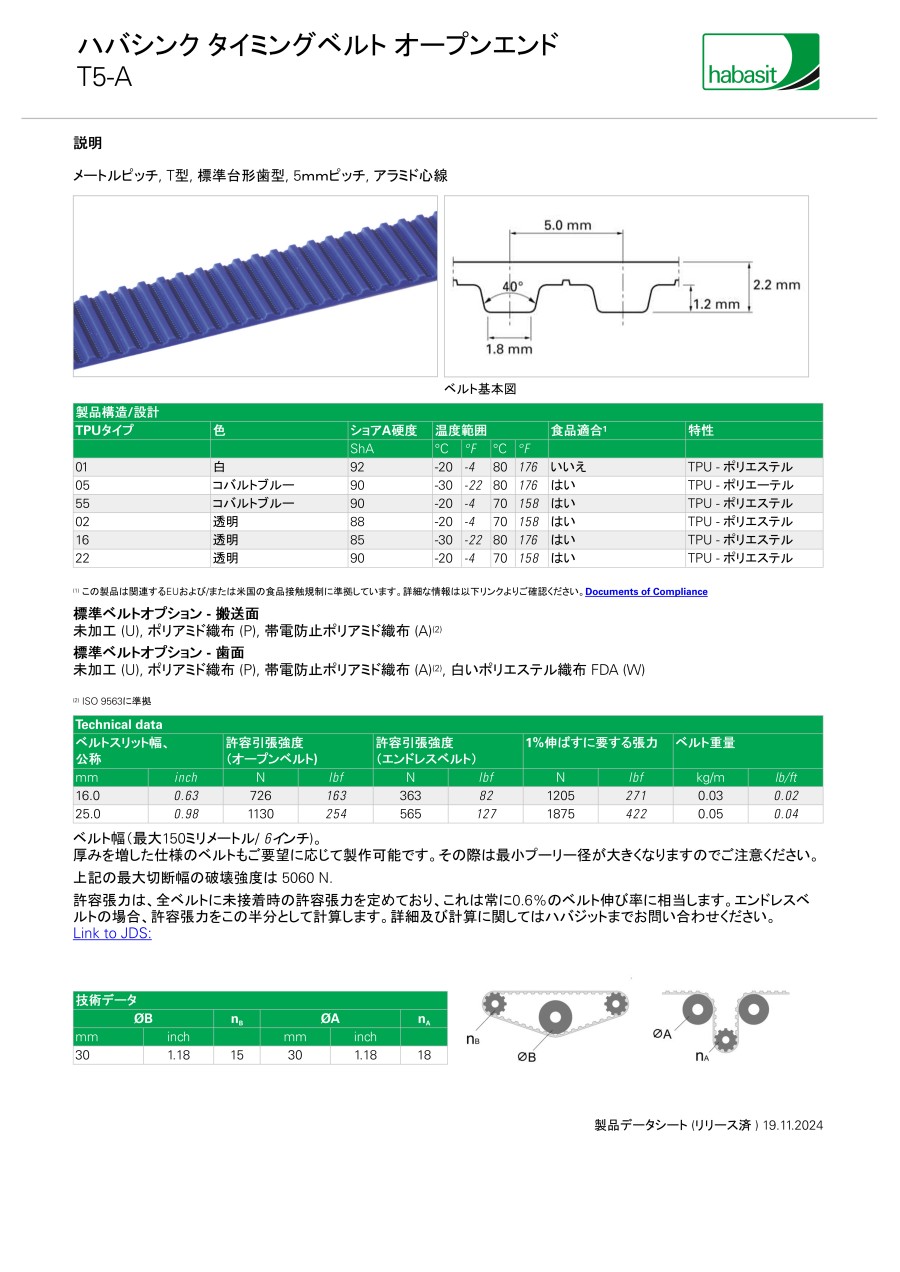

カタログ
商品担当おすすめ
ハバシンク T5タイプFDA準拠のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q許容引張強度とは？
A
1%伸ばすのに必要な引張強度(k1%静的値)により未接着ベルトの場合0.4%、接着ベルトの場合0.2%としています。いずれも標準条件(23℃、湿度50%)における概略値です。
