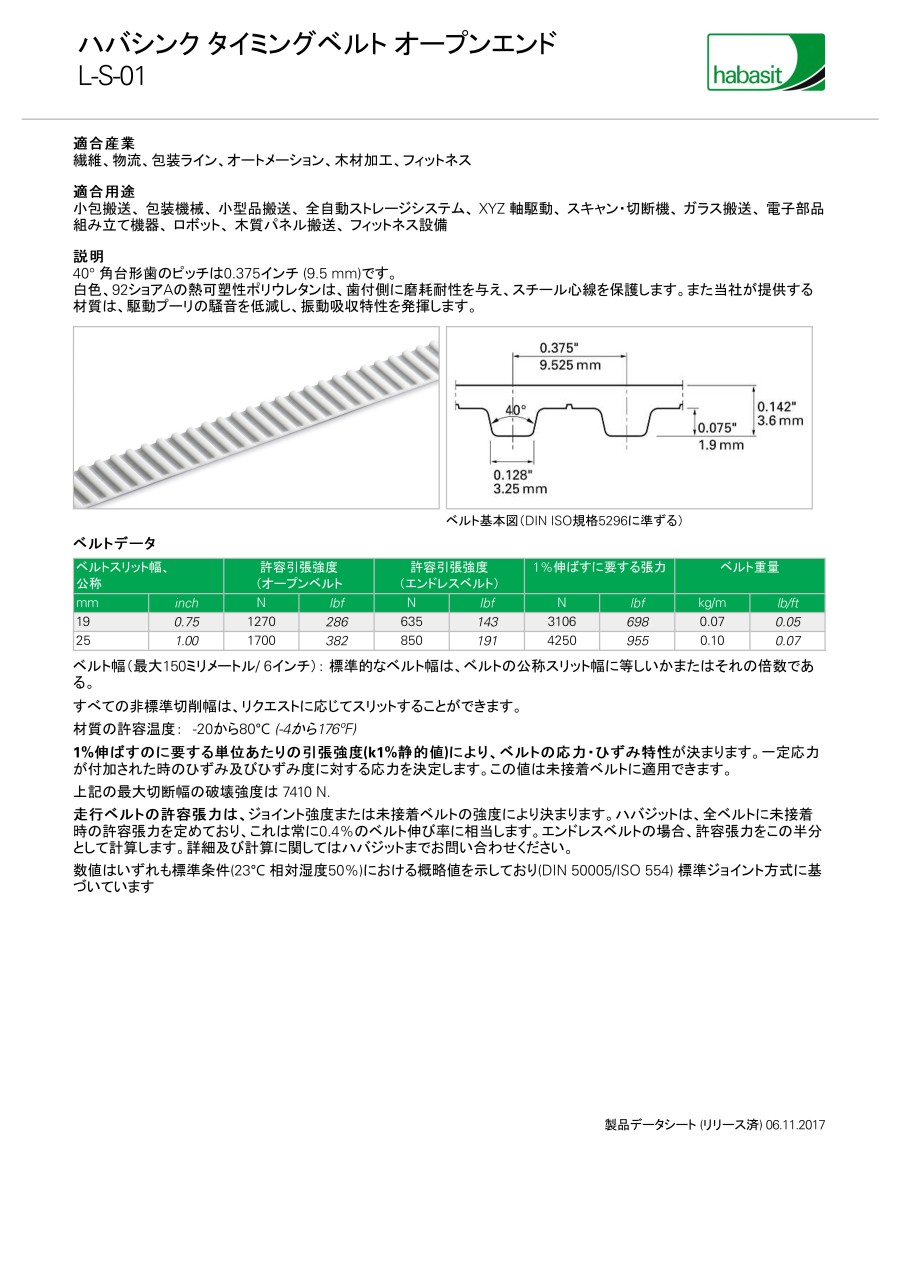

ハバシンク Lタイプ

外形図

ベルト基本図

製品仕様

ベルトデータ

• DIN ISO規格5296に準ずる
• ベルト幅（最大150mm／6inch）：標準的なベルト幅は、ベルトの公称スリット幅に等しいかまたはそれの倍数である。
• すべての非標準切削幅は、リクエストに応じてスリットすることができる。
• 材質の許容温度：-20～+80℃（-4～+176°F）
• 1%伸ばすのに要する単位あたりの引張強度（k1%静的値）により、ベルトの応力・ひずみ特性が決まる。
• 一定応力が付加された時のひずみ及びひずみ度に対する応力を決定します。この値は未接着ベルトに適用できる。
• 上記の最大切断幅の破壊強度は 7,410N
• 走行ベルトの許容張力は、ジョイント強度または未接着ベルトの強度により決まる。
• 全ベルトに未接着時の許容張力を定めており、これは常に0.4%のベルト伸び率に相当。
• エンドレスベルトの場合、許容張力をこの半分として計算。
• 数値はいずれも標準条件（23℃､相対湿度50%）及び標準ジョイントにおける概略値（DIN 50005/ISO 554）。
