ハバシンク XLタイプ
- 通常単価(税別)
- -
- 税込単価
- -
インチピッチ台形歯形で、一般搬送用途に適した標準タイミングベルト。【特長】・5...
詳細情報を確認する- 特性
- 標準
- ベルト形種類
- XL
- ベルト材質
- ポリウレタンベルト
- ベルト種類
- 台形歯形サーキュラータイプ
未確定：候補が4型番あります。
商品情報

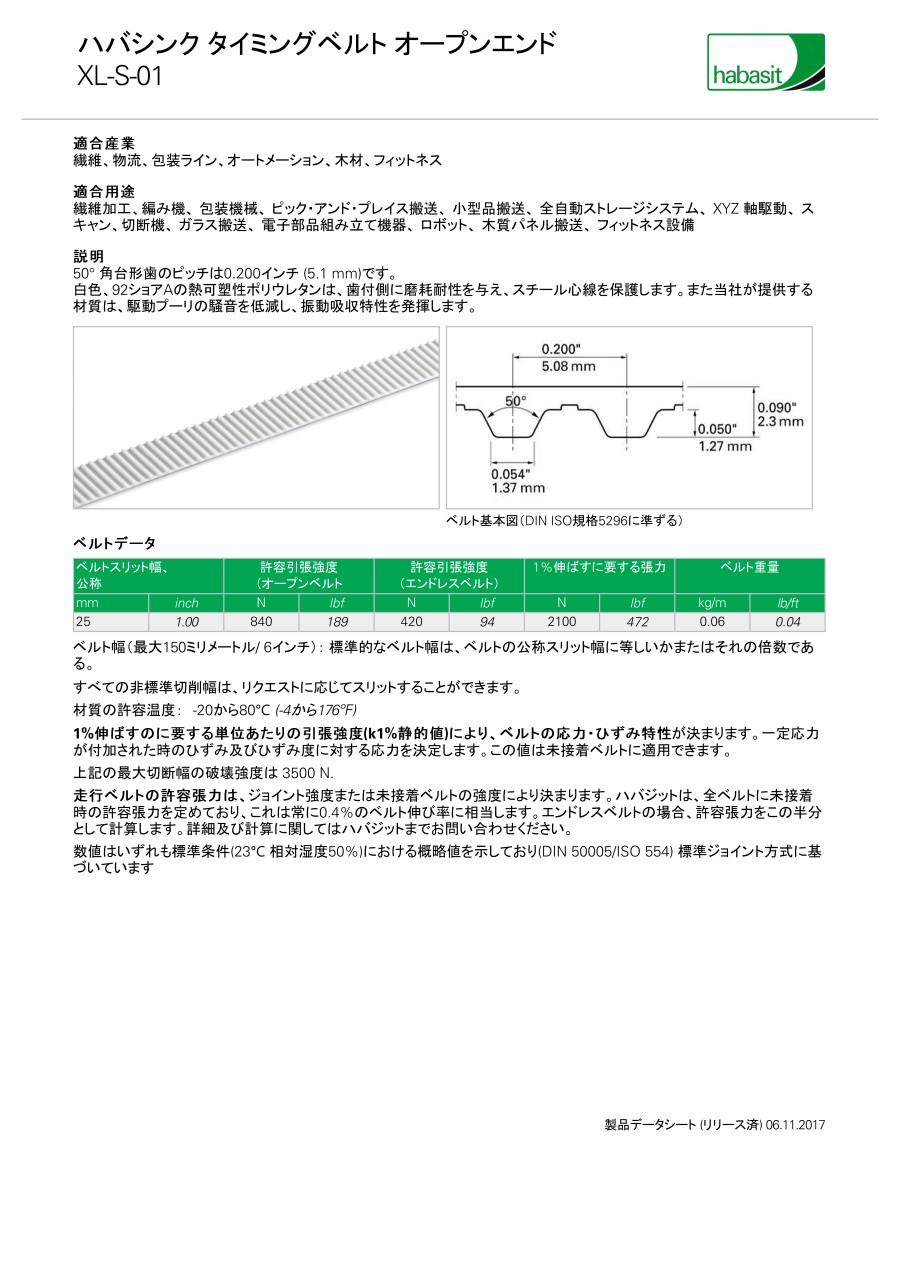

外形図
製品仕様
外観
ベルトデータ
| ベルトスリット幅、 公称 | 許容引張強度 （オープンベルト） | 許容引張強度 （エンドレスベルト） | 1%伸ばすに要する張力 | ベルト重量 | |||||
|---|---|---|---|---|---|---|---|---|---|
| mm | inch | N | lbf | N | lbf | N | lbf | kg/m | lb/ft |
| 25 | 1.00 | 840 | 189 | 420 | 94 | 2,100 | 472 | 0.06 | 0.04 |
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
詳細情報
基本情報
インチピッチ台形歯形で、一般搬送用途に適した標準タイミングベルト。
【特長】
・50°角台形歯のピッチは0.200インチ（5.1mm）。
・白色。
・92ショアAの熱可塑性ポリウレタンが歯付側に磨耗耐性を付与し、スチール心線を保護。
・駆動プーリの騒音を低減し、振動吸収特性を発揮。
【用途】
・繊維加工、編み機、包装機械、ピック・アンド・プレイス搬送。
・小型品搬送、全自動ストレージシステム、XYZ 軸駆動、スキャン、切断機。
・ガラス搬送、電子部品組み立て機器、ロボット、木質パネル搬送、フィットネス設備。
商品担当おすすめ
ハバシンク XLタイプのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q許容引張強度とは？
A
1%伸ばすのに必要な引張強度（k1%静的値）により未接着ベルトの場合0.4%、接着ベルトの場合0.2%としています。いずれも標準条件（23℃、湿度50%）における概略値です。
