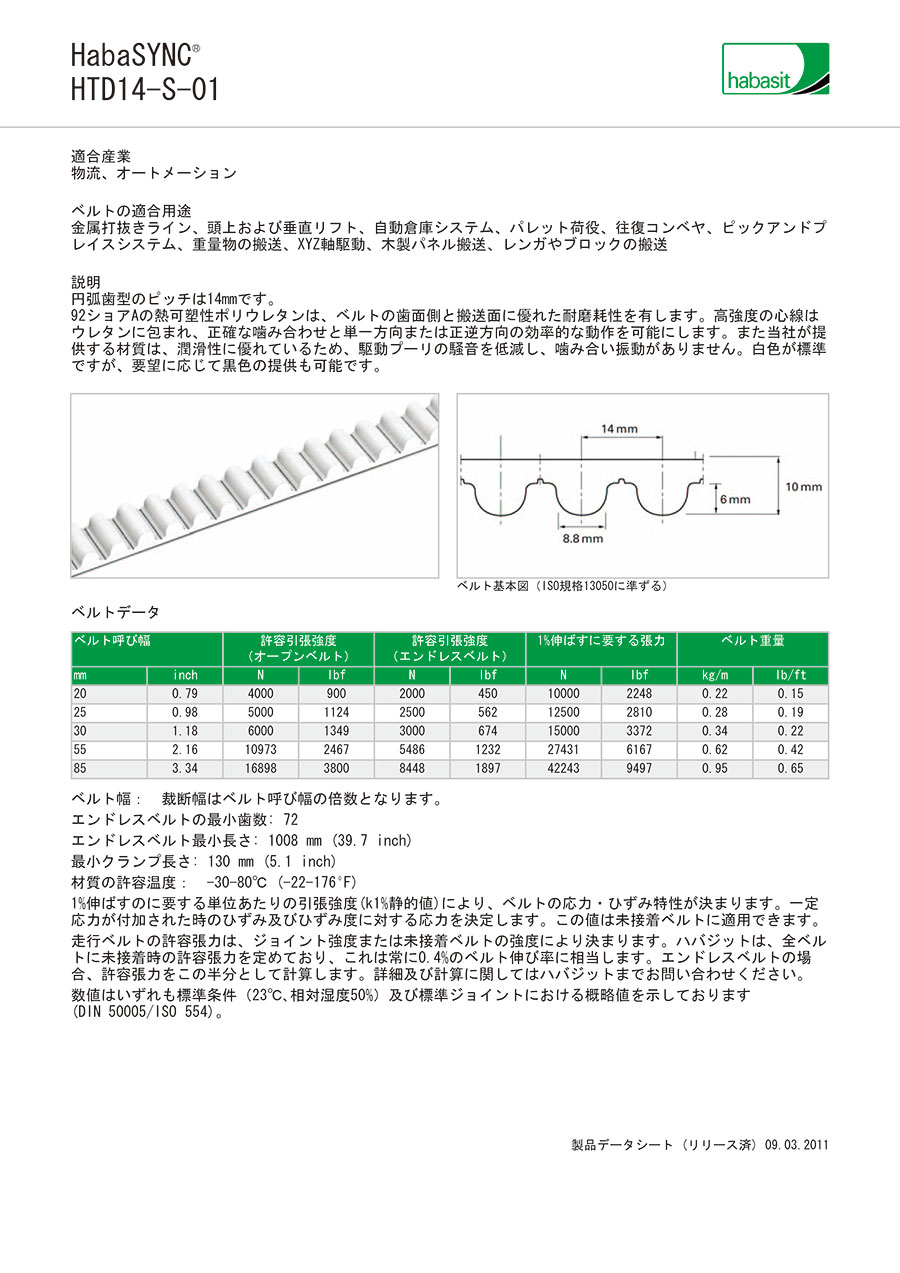

ハバシンク HTD14Mタイプ 歯面布張り
![ハバシンク HTD14Mタイプ 歯面布張り 14MS01PU-[60-9999/1]-[25,40,50,75,100,150]-C](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/221000419289/HTD14M-hamen_20230801115836.jpg)
- 通常単価(税別)
- -
- 税込単価
- -
円弧歯型のピッチ14mmの標準タイミングベルト。歯面布張り。【特長】・92ショ...
詳細情報を確認する14MS01PU-[60-9999/1]-[25,40,50,75,100,150]-Cの仕様・寸法情報
商品情報
外形図
規格表
| ベルトスリット幅、 公称 | 許容引張強度 （オープンベルト） | 許容引張強度 （エンドレスベルト） | 1%伸ばすに要する張力 | ベルト重量 | |||||
|---|---|---|---|---|---|---|---|---|---|
| mm | inch | N | lbf | N | lbf | N | lbf | kg/m | lb/ft |
| 20 | 0.79 | 4000 | 900 | 2000 | 450 | 10000 | 2248 | 0.22 | 0.15 |
| 25 | 0.98 | 5000 | 1124 | 2500 | 562 | 12500 | 2810 | 0.28 | 0.19 |
| 30 | 1.18 | 6000 | 1349 | 3000 | 674 | 15000 | 3372 | 0.34 | 0.22 |
| 55 | 2.2 | 10973 | 2467 | 5486 | 1232 | 27431 | 6167 | 0.62 | 0.42 |
| 85 | 3.3 | 16898 | 3800 | 8448 | 1897 | 42243 | 9497 | 0.95 | 0.65 |
- ベルト幅（最大150mm／ 6inch）：標準的なベルト幅は、ベルトの公称スリット幅に等しいかまたはそれの倍数である。
- すべての非標準切削幅は、リクエストに応じてスリットすることが可能。
- 材質の許容温度:-20～+80℃ （-4～+176ºF）
- 1%伸ばすのに要する単位あたりの引張強度(k1%静的値)により、ベルトの応力・ひずみ特性が決まる。一定応力が付加された時のひずみ及びひずみ度に対する応力を決定。この値は未接着ベルトに適用。
- 上記の最大切断幅の破壊強度は 82,350N 。
- 走行ベルトの許容張力は、ジョイント強度または未接着ベルトの強度により決まる。全ベルトに未接着時の許容張力を定めており、これは常に0.4%のベルト伸び率に相当。エンドレスベルトの場合、許容張力をこの半分として計算。
- 詳細及び計算に関しては問い合わせること。
- 数値はいずれも標準条件（23℃､相対湿度50%）及び標準ジョイントにおける概略値を示す（DIN 50005 ／ ISO 554）。
使用例
適合産業
物流、オートメーション
ベルトの適合用途
金属打抜きライン、頭上および垂直リフト、自動倉庫システム、パレット荷役、往復コンベヤ、ビックアンドプレイシステム、重量物の搬送、XYZ軸駆動、木製パネル搬送、レンガやブロックの搬送。
商品特長詳細
円弧歯型のピッチは14mm。92ショアAの熱可塑性ポリウレタンは、ベルトの歯面側と搬送面に優れた耐磨耗性を有する。高強度の心線はウレタンに包まれ、正確な噛み合わせと単一方向または正逆方向の効率的な動作を可能にする。材質は、潤滑性に優れているため、駆動ブーリの騒音を低減し、噛み合い振動がない。白色が標準。ポリアミド織布貼りは耐磨耗性を高め、特定用途における騒音を低減するという利点を提供します。
詳細情報
基本情報
円弧歯型のピッチ14mmの標準タイミングベルト。歯面布張り。
【特長】
・92ショアAの熱可塑性ポリウレタンは、ベルトの歯面側と搬送面に優れた耐磨耗性を有する。
・高強度の心線はウレタンに包まれ、正確な噛み合わせと単一方向または正逆方向の効率的な動作を可能に。
・また当社が提供する材質は、潤滑性に優れているため、駆動プーリの騒音を低減し、噛み合い振動がない。
【用途】
・金属打抜きライン、頭上および垂直リフト、自動倉庫システム、パレット荷役、往復コンベヤ。
・ピックアンドプレイスシステム、 重量物の搬送、XYZ軸駆動、木製パネル搬送、レンガやブロックの搬送に。
