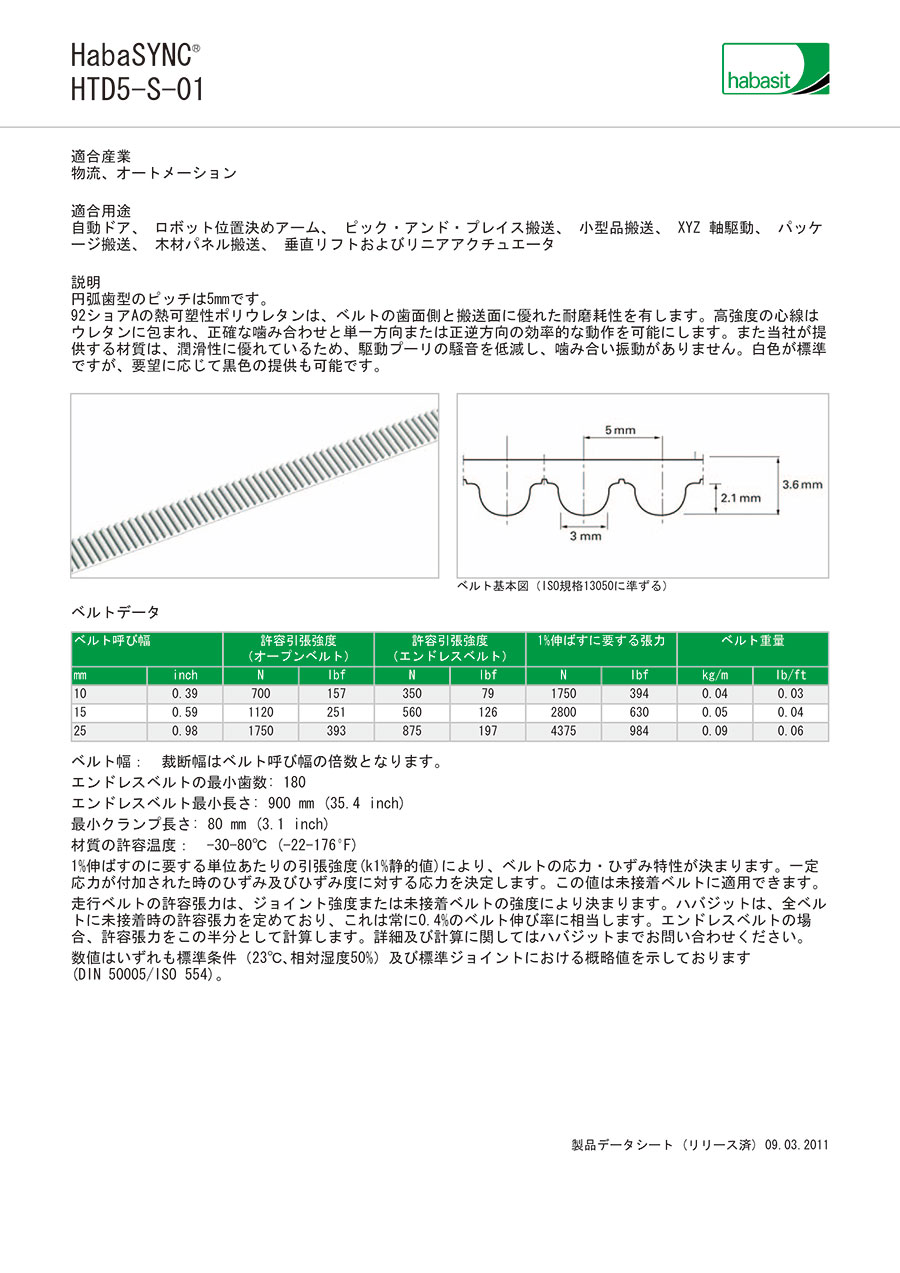

ハバシンク HTD5Mタイプ

外形図

ベルト基本図（ISO規格13050に準ずる）

規格表

• ベルト幅（最大150mm/6inch）：標準的なベルト幅は、ベルトの公称スリット幅に等しいかまたはそれの倍数である。
• すべての非標準切削幅は、リクエストに応じてスリットすることができる。
• 材質の許容温度:-20～+80℃（-4～176°F）
• 1%伸ばすのに要する単位あたりの引張強度（k1%静的値）により、ベルトの応力・ひずみ特性が決まる。一定応力が付加された時のひずみ及びひずみ度に対する応力を決定し、この値は未接着ベルトに適用できます。
• 上記の最大切断幅の破壊強度は7,410N。
• 走行ベルトの許容張力は、ジョイント強度または未接着ベルトの強度により決まる。全ベルトに未接着時の許容張力を定めており、これは常に0.4%のベルト伸び率に相当。エンドレスベルトの場合、許容張力をこの半分として計算。詳細及び計算に関してはお問い合わせください。
• 数値はいずれも標準条件（23℃､相対湿度50%）及び標準ジョイントにおける概略値（IN 50005/ISO554）。

使用例

適合産業
物流、オートメーション
適合用途
自動ドア、ロボット位置決めアーム、ピック・アンド・プレイス搬送、小型品搬送、XYZ軸駆動、パッケージ搬送、木材パネル搬送、垂直リフトおよびリニアアクチュエータ

商品特長詳細

円弧歯型のピッチは5MMです。
92ショアAの熱可塑性ポリウレタンは、ベルトの歯面側と搬送面に優れた耐磨耗性を有します。高強度の心線はウレタンに包まれ、正確な噛み合わせと単一方向または正逆方向の効率的な動作を可能にします。また当社が提供する材質は、潤滑性に優れているため、駆動プーリの騒音を低減し、噛み合い振動がありません。白色が標準ですが、要望に応じて黒色の提供も可能です。
