ハバフロー傾斜搬送用グリップベルト HAL-12E
- 通常単価(税別)
- -
- 税込単価
- -
高グリップ力を誇る平ベルト。【特長】・安定した摩擦係数。・一定の摩擦係数。・温...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
製品仕様

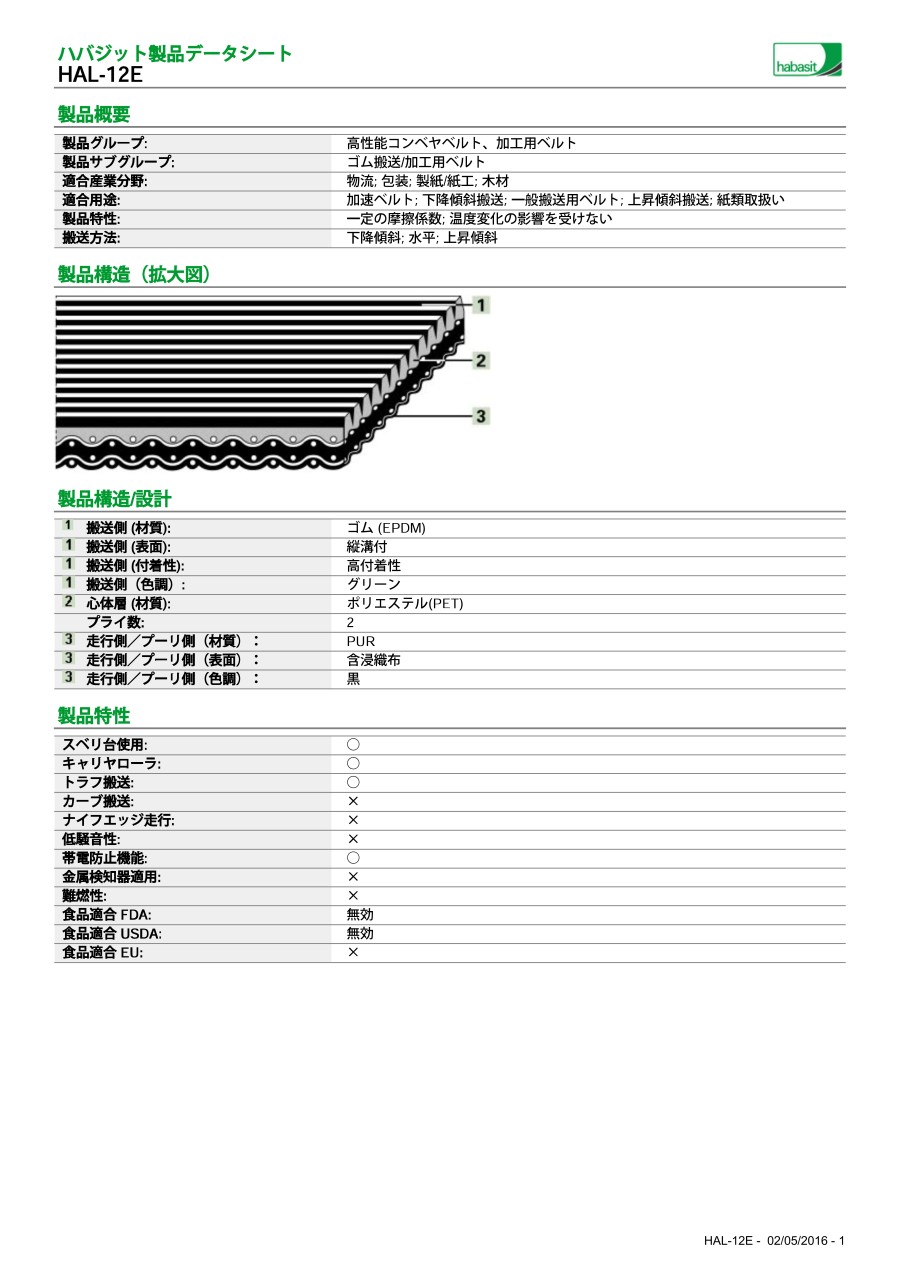

製品構造
拡大図
製品構造／設計
- 搬送側（材質）：ゴム（EPDM）
- 搬送側（表面）：縦溝付
- 搬送側（付着性）：高付着性
- 搬送側（色調）：グリーン
- 心体層（材質）：ポリエステル（PET）
- プライ数：2
- 走行側／プーリ側（材質）：PUR
- 走行側／プーリ側（表面）：含浸織布
- 走行側／プーリ側（色調）：黒
製品特性
- スベリ台使用：○
- キャリヤローラ：○
- トラフ搬送：○
- カーブ搬送：×
- ナイフエッジ走行：×
- 低騒音性：×
- 帯電防止機能：○
- 金属検知器適用：×
- 難燃性：×
- 食品適合 FDA：無効
- 食品適合 USDA：無効
- 食品適合 EU：×
技術データ
| ベルト厚さ | 2.5mm | 0.1in. |
|---|---|---|
| ベルト重量 | 2.5kg/m2 | 0.51lbs./sq.ft |
| ナイフエッジ最小半径 | NAmm | NAin. |
| 最小ドラム／プーリ径 | 48mm | 1.9in. |
| 逆屈曲がある場合の最小プーリ径 | 60mm | 2.4in. |
| 1%伸ばすに要する単位巾当り張力K1% （静的値 ハバジット規格 SOP3-155/EN ISO 21181） | 21N/mm | 120lbs./in. |
| 1%伸ばすに要する単位幅当り張力k1% （弛緩時 ハバジット規格 SOP3-155/EN ISO 21181） | 14N/mm | 80lbs./in. |
| 単位巾当り許容引張強さ | 20N/mm | 114lbs./in. |
| 許容温度 連続使用 | 最低-30℃ 最高+100℃ | 最低-22°F 最高+212°F |
| 防錆処理鋼板滑り台上の摩擦係数 | 0.20［-］ | 0.2［-］ |
| 製造巾 | 1,200mm | 47in. |
数値はいずれも標準条件（23℃相対湿度50%）における概略値を示しており（DIN 50005/ISO 554）標準ジョイント方式に基づく。
説明
*：計算値ではない。
2：異なる被覆材（エラストマー／天然繊維／シリコン／その他）を含む製品は2002/72/EC 条例に適合していない。
3：表面性状；加工面における算術平均粗さRa（JIS B0601/ISO 4287に準拠）。
8：走行／プーリ側の摩擦係数が高いため滑り台上での使用は制限あり。German federal institute for risk assessment（Bundesinstitut fuer Risikobewertung）。
注意・禁止事項
- 取付け／取扱い要領：初期張率（ε）を0.3%以下にしないで下さい。ベルトを緩めて取り付け全負荷状態で完全にベルトが走行する迄テンションを調節して下さい。
- 制約：この製品はATEX指令（爆発性の雰囲気-ATEX95基準またはEU条例94/9）に基づいたテストをまだ行っていないためそれぞれの環境でユーザが分析を行うことが前提。
保管
日光、紫外線、粉塵や汚れからベルトを保護してください。予備ベルトは涼しい乾燥した場所に保管し、出来るだけ運搬時に使用した梱包箱を使用してください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 10日目 |
- ( - ) | 10日目 |
詳細情報
基本情報
高グリップ力を誇る平ベルト。【特長】
・安定した摩擦係数。
・一定の摩擦係数。
・温度変化の影響を受けない。
【用途】
・加速ベルト、下降傾斜搬送、一般搬送用ベルト、上昇傾斜搬送、紙類取扱い。
・急傾斜用。
ご注意
- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
商品担当おすすめ
ハバフロー傾斜搬送用グリップベルト HAL-12Eのレビュー
樹脂搬送用コンベアのベルトとして使用
5
5.02019/01/10
樹脂・紙を搬送するのであれ傾斜コンベア用ベルトとしてこれ以上のベルトは無いと確信しています、ただしウレタン製ベルトより摩...もっと読む
1人が参考にしています。
よくあるご質問（FAQ）
Q許容引張強度とは？
A
1%伸ばすのに必要な引張強度（k1%静的値）により未接着ベルトの場合0.4%、接着ベルトの場合0.2%としています。いずれも標準条件（23℃、湿度50%）における概略値です。
