ハバフロー傾斜搬送用グリップベルト HAR-12E
- 通常単価(税別)
- -
- 税込単価
- -
表面NBRカバー粗目パターンの傾斜搬送用グリップベルト。【特長】・磨耗耐性、一...
詳細情報を確認する未確定：候補が2型番あります。
商品情報

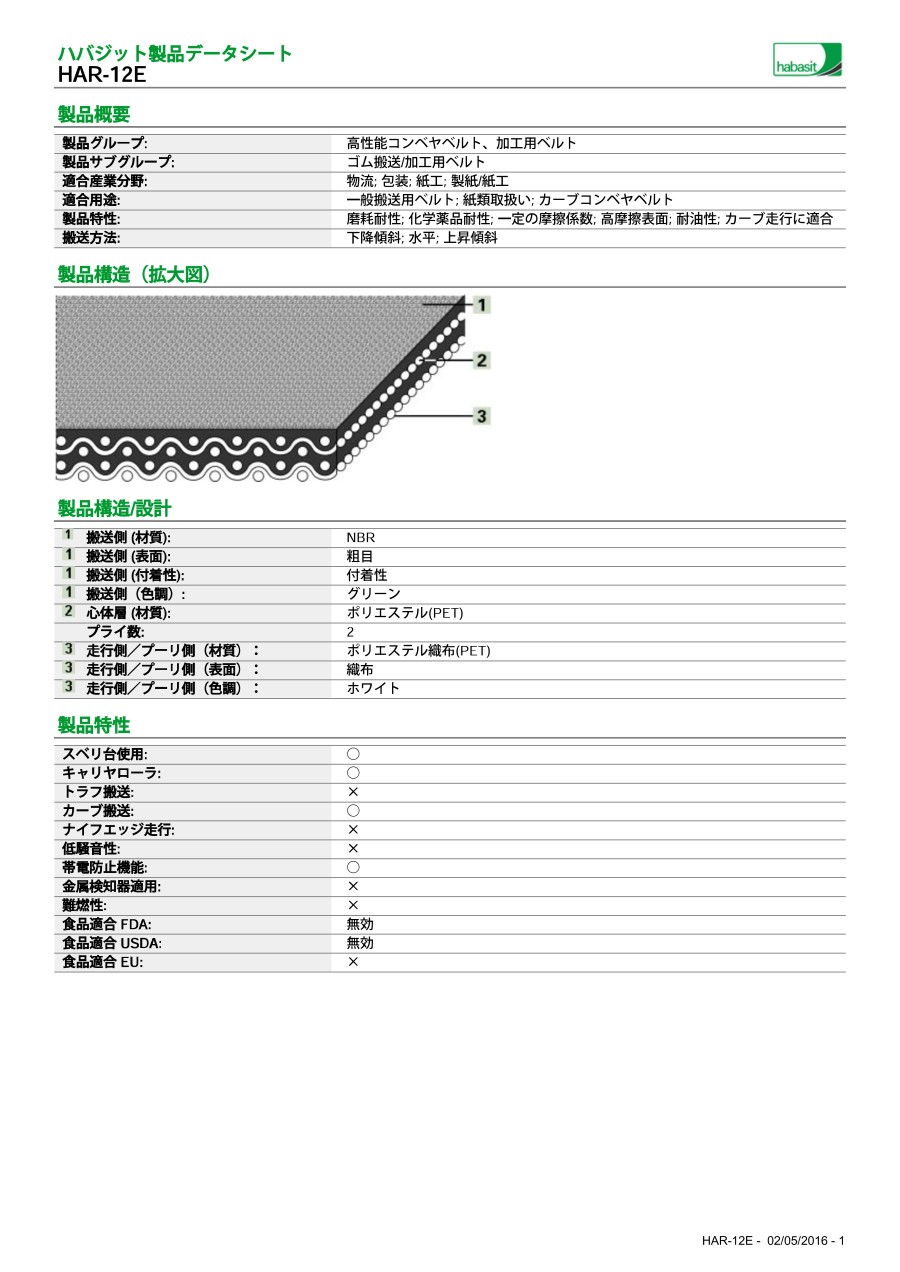

製品仕様
| 製品グループ | 高性能コンベヤベルト、加工用ベルト |
|---|---|
| 製品サブグループ | ゴム搬送／加工用ベルト |
| 適合産業分野 | 物流；包装；紙工；製紙／紙工 |
| 搬送方法 | 下降傾斜；水平；上昇傾斜 |
製品構造（拡大図）
製品構造／設計
| 1 | 搬送側（材質） | NBR |
|---|---|---|
| 1 | 搬送側（表面） | 粗目 |
| 1 | 搬送側（付着性） | 付着性 |
| 1 | 搬送側（色調） | グリーン |
| 2 | 心体層（材質） | ポリエステル（PET） |
| - | プライ数 | 2 |
| 3 | 走行側／プーリ側（材質） | ポリエステル織布（PET） |
| 3 | 走行側／プーリ側（表面） | 織布 |
| 3 | 走行側／プーリ側（色調） | ホワイト |
製品特性
| スベリ台使用 | ○ |
|---|---|
| キャリヤローラ | ○ |
| トラフ搬送 | × |
| カーブ搬送 | ○ |
| ナイフエッジ走行 | × |
| 低騒音性 | × |
| 帯電防止機能 | ○ |
| 金属検知器適用 | × |
| 難燃性 | × |
| 食品適合 FDA | 無効 |
| 食品適合 USDA | 無効 |
| 食品適合 EU | × |
蛇行レス桟（プロファイル）規格表
※材質TPUは熱可塑性ポリウレタンになります。
技術データ
| ベルト厚さ | 1.9mm | 0.07in. |
|---|---|---|
| ベルト重量 | 1.8kg/m2 | 0.37lbs./sq.ft |
| ナイフエッジ最小半径 | NAmm | NAin. |
| 最小ドラム／プーリ径 | 40mm | 1.6in. |
| 逆屈曲がある場合の最小プーリ径 | 50mm | 2in. |
| 1%伸ばすに要する単位巾当り張力K1% （静的値 ハバジット規格 SOP3-155/EN ISO 21181） | 21N/mm | 120lbs./in. |
| 1%伸ばすに要する単位幅当り張力k1% （弛緩時 ハバジット規格 SOP3-155/EN ISO 21181） | 14N/mm | 80lbs./in. |
| 単位巾当り許容引張強さ | 20N/mm | 114lbs./in. |
| 許容温度 連続使用 | 最低-20℃ 最高+100℃ | 最低 -4°F 最高+212°F |
| 防錆処理鋼板滑り台上の摩擦係数 | 0.20［-］ | 0.2［-］ |
| 製造巾 | 2,400mm | 94in. |
数値はいずれも標準条件（23℃ 相対湿度50%）における概略値を示しており（DIN 50005/ISO 554）標準ジョイント方式に基づいている。
説明
| * | 計算値ではありません |
|---|---|
| 2） | 異なる被覆材（エラストマー／天然繊維／シリコン／その他）を含む製品は2002/72/EC条例に適合していません |
| 3） | 表面性状；加工面における算術平均粗さRa（JIS B0601/ISO 4287に準拠） |
| 8） | 走行／プーリ側の摩擦係数が高いため滑り台上での使用は制限があります |
| - | German federal institute for risk assessment（Bundesinstitut fuer Risikobewertung） |
注意・禁止事項
- 取付け／取扱い要領：初期張率（ε）は0.3%以下にしないで下さい；ベルトを緩めて取り付け全負荷状態で完全にベルトが走行する迄テンションを調節して下さい
- 制約：この製品はATEX指令（爆発性の雰囲気-ATEX95基準またはEU条例94/9）に基づいたテストをまだ行っていないためそれぞれの環境でユーザが分析を行うことを前提としています
保管
詳細はベルト／マシンテープの保管および取り扱いにおける必要事項を参照してください。
日光／紫外線／粉塵や汚れからベルトを保護する必要あり。予備ベルトは涼しい乾燥した場所に保管し、出来るだけ運搬時に使用した梱包箱を使用する必要あり。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 7日目 |
- ( - ) | 8日目 |
詳細情報
基本情報
表面NBRカバー粗目パターンの傾斜搬送用グリップベルト。
【特長】
・磨耗耐性、一定の摩擦係数、 高摩擦表面、耐油性、化学薬品耐性、カーブ走行に適合
【用途】
・一般搬送用ベルト、紙類取扱い、カーブコンベヤベルト
ご注意
- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
商品担当おすすめ
ハバフロー傾斜搬送用グリップベルト HAR-12Eのレビュー
自社製品の搬送機械に使用
5
5.02020/02/14
平ベルトを調べていました。三ツ星ベルトの商品などと比較をし、ベルトの材質などを考慮して、ハバジットのこの商品を選定しまし...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q許容引張強度とはなんですか？
A
1%伸ばすのに必要な引張強度（k1%静的値）により未接着ベルトの場合0.4%、接着ベルトの場合0.2%としています。いずれも標準条件（23℃、湿度50%）における概略値です。
