ハバフロー高性能コンベヤベルト HNI-5P
- 通常単価(税別)
- -
- 税込単価
- -
印刷機械用途での耐摩耗性、滑り性に抜群のベルト。【特長】・磨耗耐性、安定したグ...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
製品仕様
製品概要
| 製品グループ | 高性能コンベヤベルト、加工用ベルト |
|---|---|
| 製品サブグループ | PA搬送／加工用ベルト |
| 適合産業分野 | 折り畳み；物流；紙工；製紙/紙工；用紙印刷/印刷後工程 |

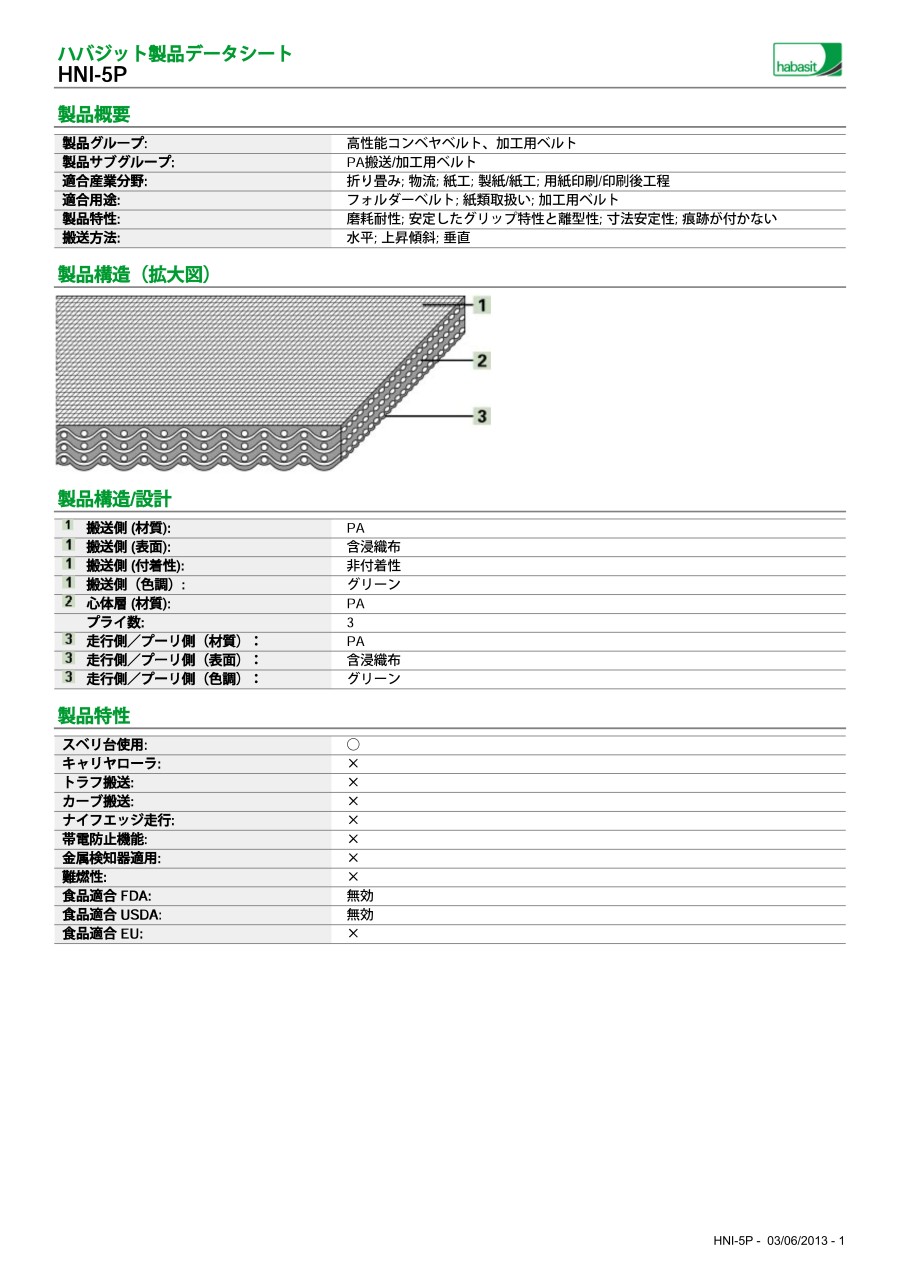

製品構造（拡大図）
製品構造／設計
| 1 | 搬送側（材質） | PA |
|---|---|---|
| 1 | 搬送側（表面） | 含浸織布 |
| 1 | 搬送側（付着性） | 含浸織布 |
| 1 | 搬送側（色調） | グリーン |
| 2 | 心体層（材質） | PA |
| - | プライ数 | 3 |
| 3 | 走行側／プーリ側（材質） | PA |
| 3 | 走行側／プーリ側（表面） | 含浸織布 |
| 3 | 走行側／プーリ側（色調） | グリーン |
製品特性
| スベリ台使用 | ○ |
|---|---|
| キャリヤローラ | × |
| トラフ搬送 | × |
| カーブ搬送 | × |
| ナイフエッジ走行 | × |
| 帯電防止機能 | × |
| 金属検知器適用 | × |
| 難燃性 | × |
| 食品適合 FDA | 無効 |
| 食品適合 USDA | 無効 |
| 食品適合 EU | × |
技術データ
| ベルト厚さ | 0.9mm | 0.04in. |
|---|---|---|
| ベルト重量 | 0.75kg/m2 | 0.15lbs./sq.ft |
| ナイフエッジ最小半径 | mm | in. |
| 逆屈曲がある場合の最小プーリ径 | 15mm | 0.6in. |
| 1%伸ばすに要する単位巾当り張力K1% （静的値ハバジット規格 SOP3-155 / EN ISO 21181） | 4N/mm | 23lbs./in. |
| 1%伸ばすに要する単位幅当り張力k1% （弛緩時ハバジット規格 SOP3-155 / EN ISO 21181） | 1.9N/mm | 11lbs./in. |
| 許容温度 連続使用 | 最低-30℃ 最高+80℃ | 最低-22゜F 最高+176゜F |
| 防錆処理鋼板滑り台上の摩擦係数 | 0.15[-] | 0.15[-] |
| 製造巾 | 1,200mm | 47in. |
数値はいずれも標準条件（23℃ 相対湿度50%）における概略値を示しており（DIN 50005/ISO 554）標準ジョイント方式に基づいている。
説明
| * | 計算値ではありません |
|---|---|
| 2） | 異なる被覆材（エラストマー／天然繊維／シリコン／その他）を含む製品は2002/72/EC条例に適合していません |
| 3） | 表面性状；加工面における算術平均粗さRa（JIS B0601/ISO 4287に準拠） |
| 8） | 走行／プーリ側の摩擦係数が高いため滑り台上での使用は制限があります |
| - | German federal institute for risk assessment（Bundesinstitut fuer Risikobewertung） |
注意・禁止事項
| 取付け／取扱い要領 | - |
|---|---|
| 制約 | この製品はATEX指令（爆発性の雰囲気-ATEX95基準またはEU条例94/9）に基づいたテストをまだ行っていないためそれぞれの環境でユーザが分析を行うことを前提としています |
保管
- 詳細はベルト／マシンテープの保管および取り扱いにおける必要事項を参照
- 日光／紫外線／粉塵や汚れからベルトを保護する必要あり。予備ベルトは涼しい乾燥した場所に保管し、出来るだけ運搬時に使用した梱包箱を使用する必要あり。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 7日目 |
- ( - ) | 8日目 |
詳細情報
基本情報
印刷機械用途での耐摩耗性、滑り性に抜群のベルト。
【特長】
・磨耗耐性、安定したグリップ特性と離型性、寸法安定性、痕跡が付かない
・搬送方法は主に水平、上昇傾斜は垂直
【用途】
・フォルダーベルト、紙類取扱い、加工用ベルト
ご注意
- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
商品担当おすすめ
ハバフロー高性能コンベヤベルト HNI-5Pのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q許容引張強度とはなんですか？
A
1%伸ばすのに必要な引張強度（k1%静的値）により未接着ベルトの場合0.4%、接着ベルトの場合0.2%としています。いずれも標準条件（23℃、湿度50%）における概略値です。
