      ハバジット

      ハバフロー高性能コンベヤベルト HNB-8E 14

      ハバフロー高性能コンベヤベルト HNB-8E 14

      ご注意

      • ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
      未確定：候補が2型番あります。
      数量：

      商品情報

      製品仕様

      製品構造（拡大図）

      製品構造（拡大図）

      製品構造／設計

      搬送側（材質）熱可塑性ポリウレタン（TPU）
      搬送側（表面）平滑
      搬送側（付着性）非付着性
      搬送側（色調）グリーン（ハバジットグリーン）
      心体層（材質）ポリエステル（PET）
      プライ数2
      走行側／プーリ側（材質）ポリエステル（PET）
      走行側／プーリ側（表面）含浸織布
      走行側／プーリ側（付着性）非付着性
      走行側／プーリ側（色調）グレー

      製品特性

      スベリ台使用○
      キャリヤローラ○
      トラフ搬送×
      カーブ搬送×
      ナイフエッジ走行×
      低騒音性×
      帯電防止機能○
      金属検知器適用×
      難燃性UL94HB（米国）規格に基づく試験：HB=水平燃焼
      食品適合 FDA〇、21CFR parts 170-199準拠
      食品適合 USDA無効
      食品適合 EU〇、Regulation（EC）No.1935／2004および改訂Regulation（EC）No.10／2011準拠
      その他の適合／承認厚生省告示370号適合

      蛇行レス桟（プロファイル）規格表


      ※材質TPUは熱可塑性ポリウレタンになります。

      技術データ

      ベルト厚さ1.6mm0.06inch
      ベルト重量1.8kg/m20.369lb/sqft
      最小ドラム／プーリ径20mm0.79inch
      逆屈曲がある場合の最小プーリ径25mm0.98inch
      1%伸ばすに要する単位巾当り張力K1%
      （静的値 ハバジット規格 SOP3-155/EN ISO 21181）      		7.5N/mm43lbf/in
      1%伸ばすに要する単位幅当り張力k1%
      （弛緩時 ハバジット規格 SOP3-155/EN ISO 21181）      		5.5N/mm31lbf/in
      単位巾当り許容引張強さ4.4N/mm25lbf/in
      許容温度 連続使用最低 -20 ℃
      最高 90 ℃      		最低 -4 °F
      最高 194 °F
      防錆処理鋼板滑り台上の摩擦係数0.20
      製造巾4,000mm157.48inch

      数値はいずれも標準条件（23℃ 相対湿度50%）における概略値を示しており（DIN 50005/ISO 554）標準ジョイント方式に基づいている。

      注意・禁止事項

      取付け／取扱い要領初期張率（ε）は0.3%以下にしないで下さい；ベルトを緩めて取り付け全負荷状態で完全にベルトが走行する迄テンションを調節して下さい
      制約この製品はATEX指令（爆発性の雰囲気-ATEX95基準またはEU条例2014/34）に基づいたテストをまだ行っていないためそれぞれの環境でユーザが分析を行うことを前提としています

      保管

      日光、紫外線、粉塵や汚れからベルトを保護してください。予備ベルトは涼しい乾燥した場所に保管し、出来るだけ運搬時に使用した梱包箱を使用してください。

      型番リスト

      表示件数
    • 1
      • 型番
      HNB-8E 14 [10-600/1]X[690-9999/1] E
      HNB-8E 14 [10-600/1]X[690-9999/1] E [5MG,5W-2,7MG,10MW,10MWL,10SWL,OH]

      ベルト幅

      (mm)

      ベルト周長

      (mm)

      蛇行レス桟

      		RoHS?最小発注数量
      10 ～ 600
      690 ～ 9999
      なし
      10
      1個
      10 ～ 600
      690 ～ 9999
      5MG / 5W-2 / 7MG / 10MW / 10MWL / 10SWL / OH
      10
      1個
      通常単価(税別) (税込単価)
      通常出荷日
      -
      ( - )
      9日目
      -
      ( - )
      9日目
    • 1

      • 詳細情報

      基本情報

      表面カバーの耐摩耗性、滑り性に優れたベルト。
      【特長】
      ・切傷耐性。
      ・耐油性。
      ・食品に適合。
      ・厚生省告示370号適合。
      ・搬送方法：滞留、水平。
      【用途】
      ・ガラス研磨や建材搬送など重負荷用途に最適。
      ・一般搬送用ベルト、加工用ベルト、選別ベルト。

      ご注意

      • ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

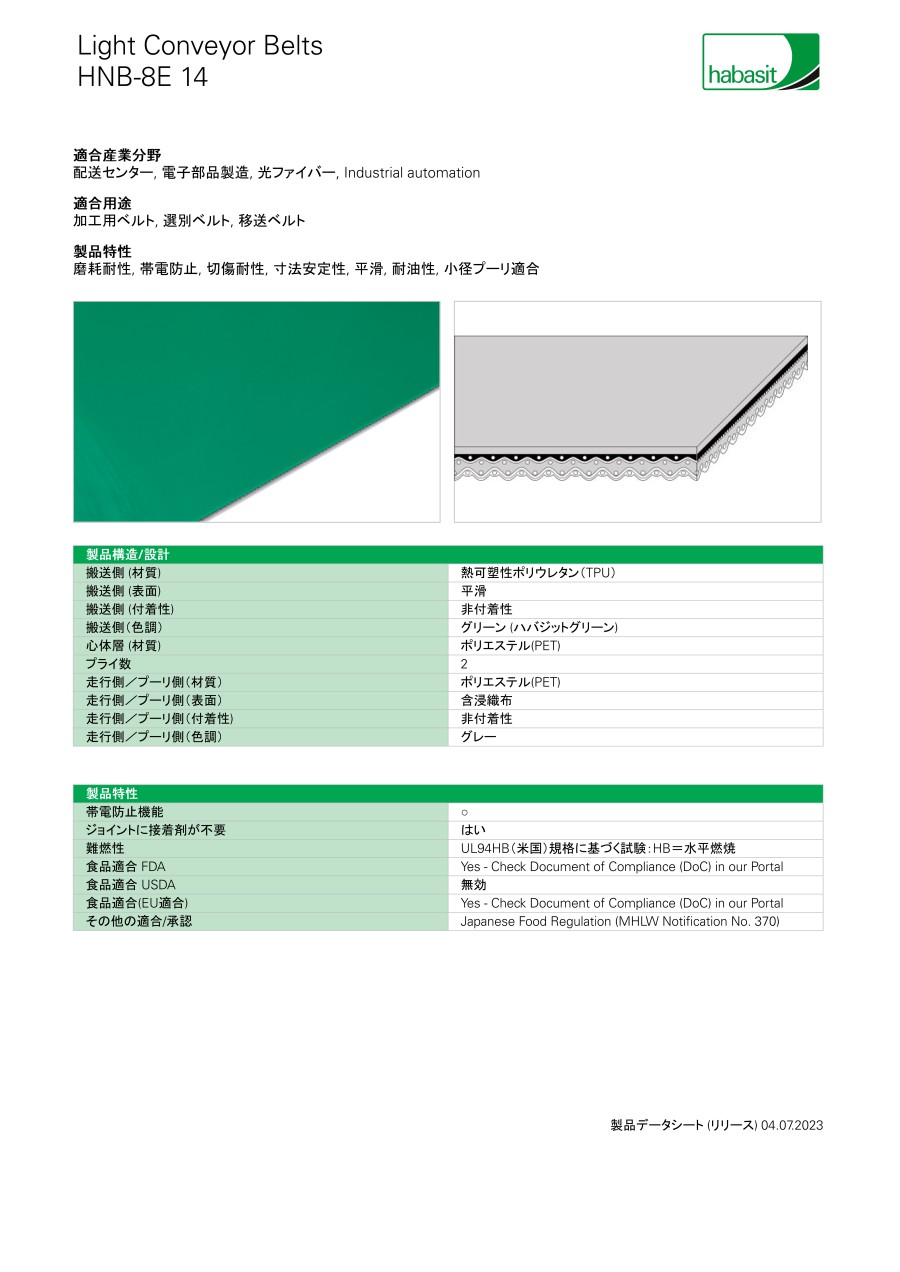

      カタログ

      • 蛇行レス桟をご指定された場合、ベルト幅に対して中央1箇所になります。

      16

      商品担当おすすめ

      • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

      ハバフロー高性能コンベヤベルト HNB-8E 14のレビュー
      5平均満足度：5.04件のレビュー
      製麺機の修理
      5
      満足度：5.02018/03/09
      １年以上使用しての感想となります。 金属を使ってないので、作業中に端部を触ってもケガの心配もなく、表面の滑り具合、伸びも...もっと読む
      1人が参考にしています。
      選別機のプーリ用
      5
      満足度：5.02022/02/26
      選別機のプーリ用として購入した。数点試したが強度と摩擦の具合がよい。
      0人が参考にしています。
      搬送装置コンベア
      5
      満足度：5.02022/01/26
      搬送装置コンベアの予備として購入しました。 納期も早く、助かりました。
      0人が参考にしています。
      ベルト交換
      5
      満足度：5.02019/08/06
      ベルトが劣化した為購入。今まで購入していた所と比べ納期・価格が良かったです。納期が明確になるのもいいですね。
      0人が参考にしています。
      4件全て見る

      よくあるご質問（FAQ）

      Q許容引張強度とは？
      A
      1%伸ばすのに必要な引張強度（k1%静的値）により未接着ベルトの場合0.4%、接着ベルトの場合0.2%としています。いずれも標準条件（23℃、湿度50%）における概略値です。
