ハバフロー高性能コンベヤベルト HNB-5E 14
- 通常単価(税別)
- -
- 税込単価
- -
表面カバーの耐摩耗性、滑り性に優れたベルト。【特長】・切傷耐性がある。 ・食品...
詳細情報を確認する未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
型番例
シリーズ 半角スペース ベルト幅 ベルト周長 蛇行レス桟[ ! ] 赤字部分が選択項目です。
[ ! ] 手入力の場合、半角スペース（点線部）の位置にご注意ください。
[ ! ] ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
シリーズ 半角スペース ベルト幅 ベルト周長 蛇行レス桟[ ! ] 手入力の場合、半角スペース（点線部）の位置にご注意ください。
[ ! ] ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
| 製品グループ | 高性能コンベヤベルト、加工用ベルト |
| 製品サブグループ | TPU搬送／加工用ベルト |
| 適合産業分野 | 配送センター、電子部品製造、光ファイバー |

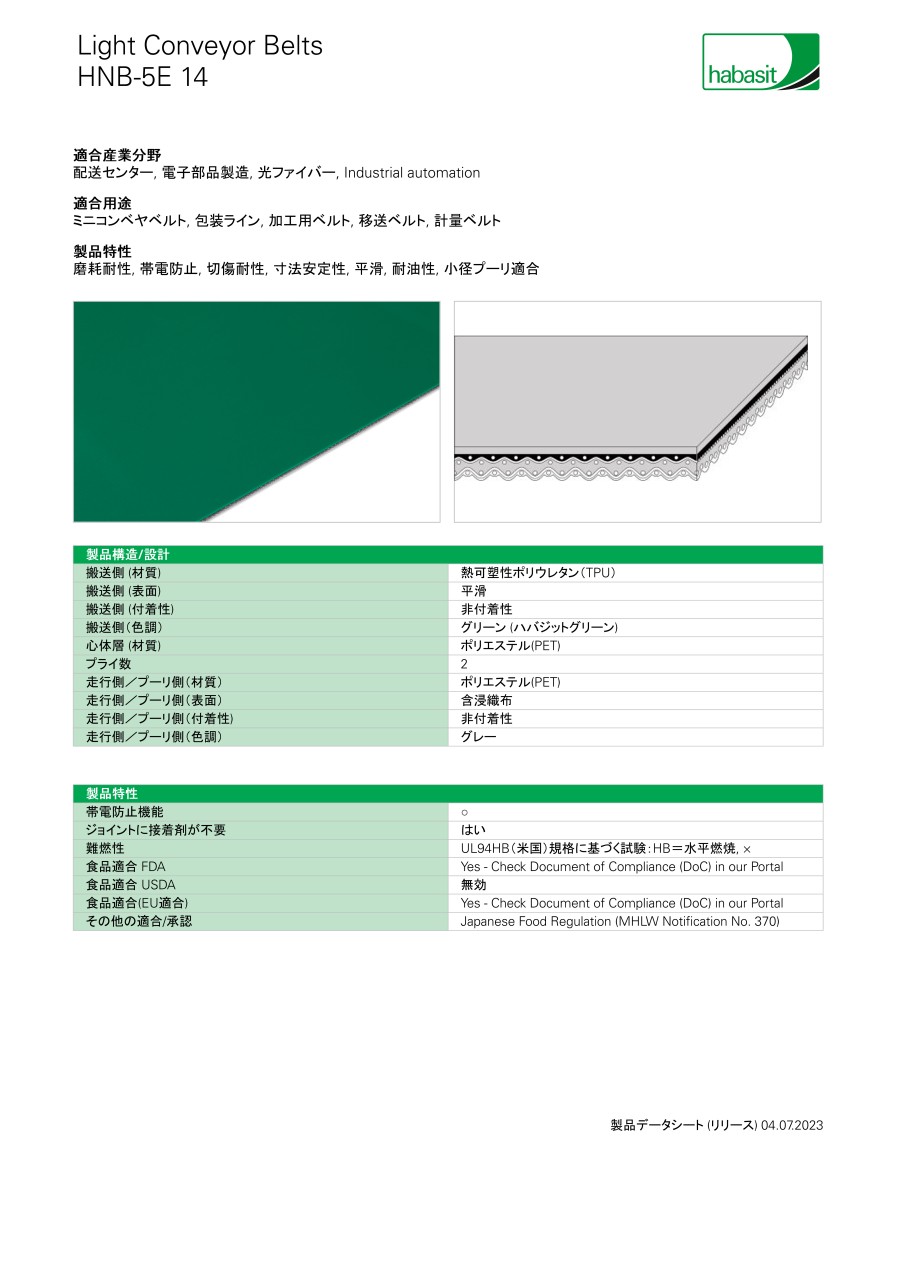

製品構造（拡大図）
製品構造／設計
| 搬送側（材質） | 熱可塑性ポリウレタン（TPU） |
| 搬送側（表面） | 平滑 |
| 搬送側（付着性） | 非付着性 |
| 搬送側（色調） | グリーン（ハバジットグリーン） |
| 心体層（材質） | ポリエステル（PET） |
| プライ数 | 2 |
| 走行側／プーリ側（材質） | ポリエステル（PET） |
| 走行側／プーリ側（表面） | 含浸織布 |
| 走行側／プーリ側（付着性） | 非付着性 |
| 走行側／プーリ側（色調） | グレー |
製品特性
| スベリ台使用 | ○ |
| キャリヤローラ | ○ |
| トラフ搬送 | × |
| カーブ搬送 | × |
| ナイフエッジ走行 | ○ |
| 低騒音性 | × |
| 帯電防止機能 | ○ |
| 金属検知器適用 | × |
| 難燃性 | × |
| 食品適合 FDA | ○：21CFR parts 170-199準拠 |
| 食品適合 USDA | 無効 |
| 食品適合 EU | ○：Regulation（EC）No.1935/2004および 改訂Regulation（EU）No 10/2012準拠 |
蛇行レス桟（プロファイル）規格表
| ハバジットコード | タイプ名 | サイズ(ｍｍ) | 材質 | 色調 | ショア硬さ | 最小プーリ径(mm) | プロファイル 断面形状 | |||
| B | H | ｂ | ノッチ無し | ノッチ付 | ||||||
| 10MW | 10MW | 10 | 6 | 6 | TPU | ホワイト | 70 | 40 | ― |  |
| 7MG | 7MG | 7 | 5 | 3 | TPU | グリーン | 70 | 30 | ― | |
| 5MG | 5MG | 5 | 3 | 2 | TPU | グリーン | 70 | 20 | ― | |
| 5W-2 | 5W-2 | 5 | 3 | 2 | TPU | ホワイト | 70 | 25 | 20 | |
| 10MWL | 10MWL | 10 | 6 | 6 | TPU | ホワイト | 70 | 25 | ― |  |
| 10SWL | 10SWL | 10 | 3 | 8 | TPU | ホワイト | 70 | 25 | ― | |
| OH | OH | 7 | 3 | 5 | TPU | ホワイト | 55 | 20 | ― | |
※材質TPUは熱可塑性ポリウレタンになります。
技術データ
| ベルト厚さ | 1.30mm | 0.05inch |
| ベルト重量 | 1.5kg/m2 | 0.307lb/sqft |
| ナイフエッジ最小半径 | 4mm | 0.157inch |
| 最小ドラム／プーリ径 | 15mm | 0.59inch |
| 逆屈曲がある場合の最小プーリ径 | 20mm | 0.79inch |
| 1%伸ばすに要する単位巾当り張力K1% （静的値 ハバジット規格 SOP3-155/EN ISO 21181） | 7.0N/mm | 40lbf/in |
| 1%伸ばすに要する単位幅当り張力k1% （弛緩時 ハバジット規格 SOP3-155/EN ISO 21181） | 4.8N/mm | 27lbf/in |
| 単位巾当り許容引張強さ | 11N/mm | 63lbf/in |
| 許容温度 連続使用 | 最低 -20 ℃ 最高 90 ℃ | 最低 -4 °F 最高 194 °F |
| 防錆処理鋼板滑り台上の摩擦係数 | 0.2 | ― |
| 製造巾 | 4,000mm | 157.48inch |
数値はいずれも標準条件（23℃ 相対湿度50%）における概略値を示しており（DIN 50005/ISO 554）標準ジョイント方式に基づいている。
注意・禁止事項
| 取付け／取扱い要領 | 初期張率（ε）は0.3%以下にしないで下さい； ベルトを緩めて取り付け全負荷状態で完全にベルトが走行する迄テンションを調節して下さい |
| 制約 | この製品はATEX指令（爆発性の雰囲気-ATEX95基準またはEU条例94/9）に基づいたテストを まだ行っていないためそれぞれの環境でユーザが分析を行うことを前提としています |
保管
- 詳細はベルト／マシンテープの保管および取り扱いにおける必要事項を参照
- 日光／紫外線／粉塵や汚れからベルトを保護する必要あり。予備ベルトは涼しい乾燥した場所に保管し、出来るだけ運搬時に使用した梱包箱を使用する必要あり。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 11日目 |
詳細情報
基本情報
表面カバーの耐摩耗性、滑り性に優れたベルト。
【特長】
・切傷耐性がある。
・食品に適合する。
・耐油性がある。
・厚生省告示370号適合。
・搬送方法：滞留、水平。
【用途】
・一般搬送用ベルト、ミニコンベヤベルト、包装ライン、加工用ベルト、計量ベルト。
ご注意
- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
商品担当おすすめ
ハバフロー高性能コンベヤベルト HNB-5E 14のレビュー
工作機械用ワークコンベアーに使用
5
5.02019/11/14
簡単に発注が出来とても助かりました。次回からもミスミで購入します。
3人が参考にしています。
設備コンベアの交換
5
5.02023/06/29
メーカー指定なのでこれを選定した。現状特に不満はないが、もっと長寿命になってくれるとなおいい。
0人が参考にしています。
ワーク搬送用
5
5.02022/10/05
ハバジット製なので安心して使用できます。特に長コンベアなどテンションのかかるときなど適しています。ナイフエッジにも使用で...もっと読む
0人が参考にしています。
コンベヤベルト交換
5
5.02022/03/23
以前から使用しているものなので、リピート購入です。製品を乗せていますが、問題なく使用出来ています。
0人が参考にしています。
コンベヤー交換ベルトとして
5
5.02022/01/26
過去にも購入しているが、担当者よりこの商品の仕様が合っていると聞いている。
0人が参考にしています。
よくあるご質問（FAQ）
Q許容引張強度とはなんですか？
A
1%伸ばすのに必要な引張強度（k1%静的値）により未接着ベルトの場合0.4%、接着ベルトの場合0.2%としています。いずれも標準条件（23℃、湿度50%）における概略値です。
