      ハバジット

      クリーンライン・ポリオレフィンベルト CNB-5E-A1

      クリーンライン・ポリオレフィンベルト CNB-5E-A1

      ご注意

      • ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
      未確定：候補が2型番あります。
      数量：

      商品情報

      製品仕様

      製品概要

      製品グループTPO 搬送／加工用ベルト
      製品サブグループクリーンライン
      適合産業分野製パン （ビスケット／クッキー）；製パン （食パン）； チーズ製造；チョコレート／菓子類製造；魚肉加工；食品直搬送；食肉；鶏肉；野菜加工
      搬送方法水平；上昇傾斜


      製品構造拡大図

      CNB-5E-A1 製品構造拡大図

      製品構造

      1搬送側（材質）ハビレン
      1搬送側（表面）平滑
      1搬送側（付着性）非付着性
      1搬送側（色調）ホワイト
      2心体層（材質）ポリエステル織布（PET）
      -プライ数2
      3走行側／プーリ側（材質）ポリエステル織布（PET）
      3走行側／プーリ側（表面）含浸織布
      3走行側／プーリ側（色調）ホワイト

      製品特性

      スベリ台使用○
      キャリヤローラ○
      トラフ搬送×
      カーブ搬送×
      ナイフエッジ走行×
      低騒音性×
      帯電防止機能○
      金属検知器適用○
      難燃性×
      食品適合 FDA○、21CFR parts 170-199準拠
      食品適合 USDA無効
      食品適合 EU○、Regulation （EC） No.1935/2004および改訂Regulation （EU） No 10/2011準拠

      技術情報

      ベルト厚さ1.4 mm0.06 in
      ベルト重量1.3 kg/m20.27 lbs./sq.ft
      ナイフエッジ最小半径NA mmNA in.
      最小ドラム／プーリ径20 mm0.8 in.
      逆屈曲がある場合の最小プーリ径40 mm1.6 in
      1%伸ばすに要する単位巾当り張力K1%
      （静的値 ハバジット規格 SOP3-155/EN ISO 21181）      		4.8 N/mm27 lbs./in
      1%伸ばすに要する単位幅当り張力k1%
      （弛緩時 ハバジット規格 SOP3-155/EN ISO21181）      		3.4 N/mm19 lbs./in
      単位巾当り許容引張強さ8.5 N/mm49 lbs./in.
      許容温度 連続使用最低 -40℃
      最高 +80℃      		最低 -40゜F
      最高 +176゜F
      防錆処理鋼板滑り台上の摩擦係数0.20［-］0.2［-］
      製造巾2,400 mm94 in.
      • ※ 数値はいずれも標準条件（23度 相対湿度50%）における概略値を示しており（DIN 50005/ISO 554） 標準ジョイント方式に基づいています。

      型番リスト

      表示件数
    • 1
      • 型番
      CNB-5E-A1 [10-600/1]X[690-9999/1] E
      CNB-5E-A1 [10-600/1]X[690-9999/1] E [5MG,5W-2,7MG,10MW,10MWL,10SWL,OH]

      ベルト幅

      (mm)

      ベルト周長

      (mm)

      蛇行レス桟

      		RoHS?最小発注数量
      10 ～ 600
      690 ～ 9999
      なし
      10
      1個
      10 ～ 600
      690 ～ 9999
      5MG / 5W-2 / 7MG / 10MW / 10MWL / 10SWL / OH
      10
      1個
      通常単価(税別) (税込単価)
      通常出荷日
      -
      ( - )
      9日目
      -
      ( - )
      9日目
    • 1

      • 詳細情報

      基本情報

      耐薬品性、高離型性、低温耐性に優れた新素材の食品ベルト。
      【特長】
      ・優れた離型性、加水分解耐性。
      ・平滑で緻密なベルト表面。
      ・ベルトに臭いが残ったり食品の味を損なわない。
      【用途】
      ・冷却ベルト、一般搬送用ベルト、検査／制御ベルト、計測／個別区分けベルト、包装ライン、加工用ベルト、移送ベルト、計量ベルト。

      ご注意

      • ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

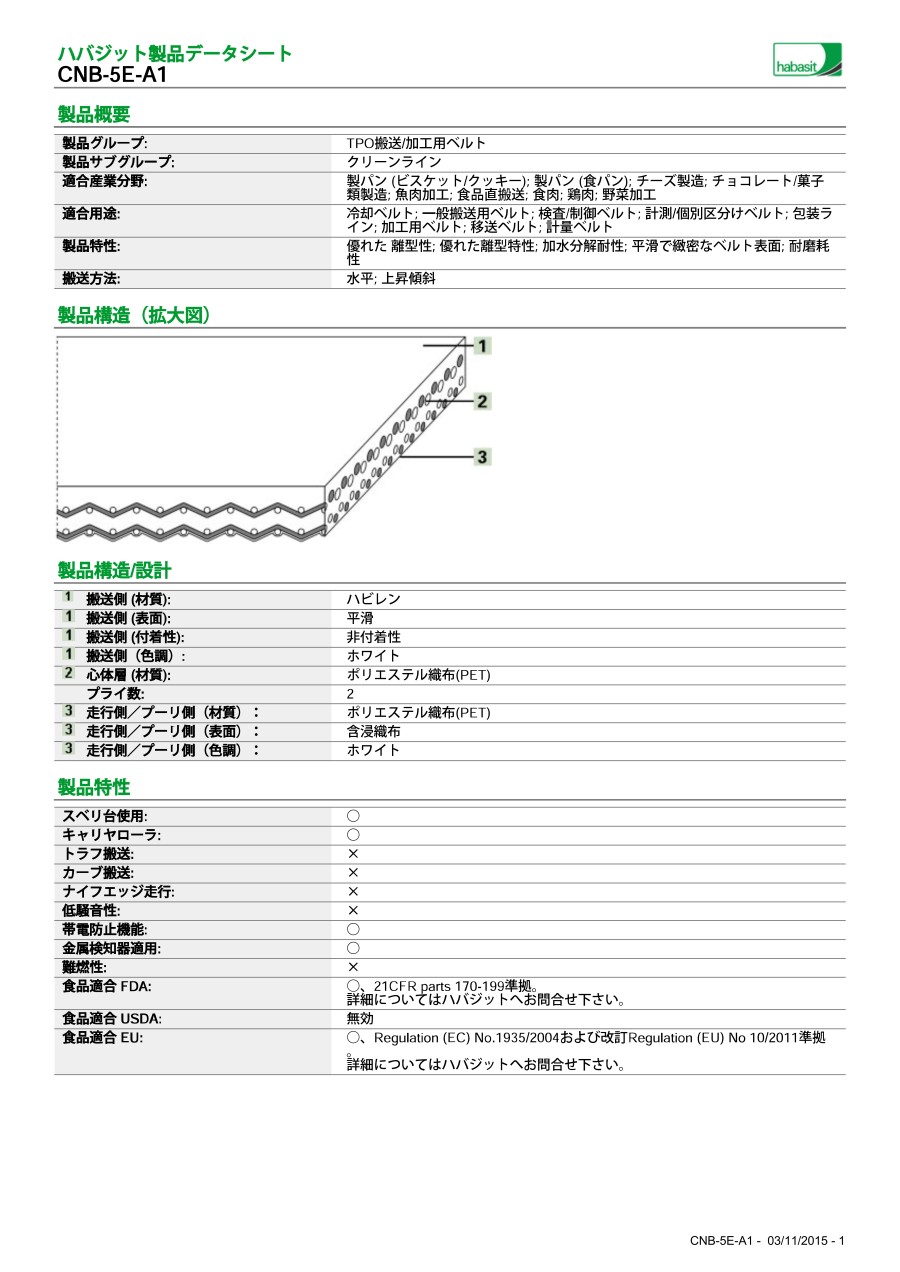

      カタログ

      • 蛇行レス桟をご指定された場合、ベルト幅に対して中央1箇所になります。

      12

      商品担当おすすめ

      • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

      クリーンライン・ポリオレフィンベルト CNB-5E-A1のレビュー
      5平均満足度：5.01件のレビュー
      食品搬送用ベルトとして使用
      5
      満足度：5.02019/01/10
      塩素系消毒剤に耐性があることから使用、期待した耐性を有しています。最小プーリー径で使用するとエッジ部分の表面と心体が剥離...もっと読む
      0人が参考にしています。
      1件全て見る

      よくあるご質問（FAQ）

      Q食品用とはどういう基準ですか？
      A
      あらゆるタイプの粘着性食品に対する優れた離形性を有し、また最新の洗浄剤に対する高い薬品耐性を兼ね備えています。当社ベルト製品は非常に優れた性能を備え、長寿命であるだけでなく、国内食品衛生法、EU（欧州規制）やFDA（米国食品医薬品局）といった基準にも完全適合しています。
