ハバフロー高性能コンベヤベルト H-4EMDT
- 通常単価(税別)
- -
- 税込単価
- -
汎用性に優れコストパフォーマンスの高いベルト。【特長】・耐摩耗性、縦方向に柔軟...
詳細情報を確認する未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

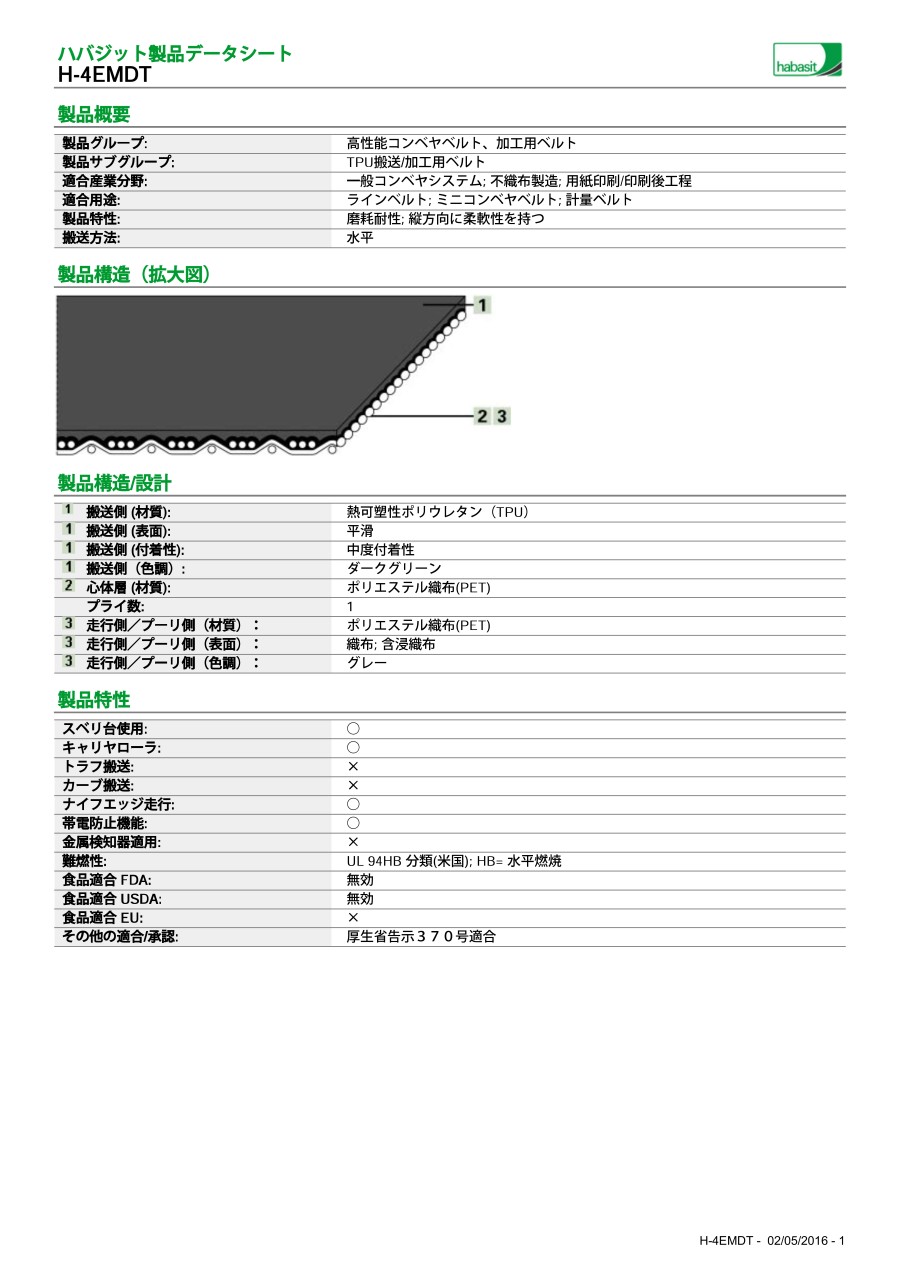

製品仕様
製品構造（拡大図）
製品構造/設計
製品特性
蛇行レス桟（プロファイル）規格表
※材質TPUは熱可塑性ポリウレタンになります。
技術データ
| ベルト厚さ | 0.9mm | 0.04in. |
|---|---|---|
| ベルト重量 | 1.0kg/m2 | 0.2lbs./sq.ft |
| ナイフエッジ最小半径 | 4mm | 0.16in. |
| 最小プーリ径（正屈曲、逆屈曲とも） | 15mm | 0.6in. |
| 1%伸ばすに要する単位幅当り張力k1% （静的値ハバジット規格SOP3-064） | 5N/mm | 29lbs./in. |
| 1%伸ばすに要する単位幅当り張力k1% （弛緩時ハバジット規格SOP3-155/EN ISO 21181） | 3.5N/mm | 20lbs./in. |
| 単位巾当り許容引要強さ | 8N/mm | 46lbs./in. |
| 許容温度 連続使用 | 最低-30℃ 最高+80℃ | 最低-22゜F 最高+176゜F |
| 防錆処理鋼板滑り台上の摩擦係数 | 0.20［-］ | 0.2［-］ |
| 製造巾 | 2,400mm | 94in. |
数値はいずれも標準条件（23℃相対湿度50%）における概略値を示しており（DIN 50005/ISO 554）標準ジョイント方式に基づく。
注意・禁止事項
- 取付け／取扱い要領：初期張率（ε）は0.3%以下にしないで下さい。ベルトを緩めて取り付け全負荷状態で完全にベルトが走行する迄テンションを調節して下さい。
- 制約：この製品はATEX指令（爆発性の雰囲気 - ATEX95基準またはEU条例94/9）に基づいたテストをまだ行っていないためそれぞれの環境でユーザが分析を行うことが前提。
保管
- 日光、紫外線、粉塵や汚れからベルトを保護してください。予備ベルトは涼しい乾燥した場所に保管し、出来るだけ運搬時に使用した梱包箱を使用してください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 7日目 |
- ( - ) | 8日目 |
詳細情報
基本情報
汎用性に優れコストパフォーマンスの高いベルト。
【特長】
・耐摩耗性、縦方向に柔軟性を持つ
・搬送方法：水平
【用途】
・ラインベルト、ミニコンベヤベルト、計量ベルト
ご注意
- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
商品担当おすすめ
ハバフロー高性能コンベヤベルト H-4EMDTのレビュー
社内設備
5
5.02023/01/26
この商品は社内で使用していたものに不具合が生じてしまいましたので、交換用に購入しました。全く同じものを使用しましたので、...もっと読む
0人が参考にしています。
プレス機のコンベヤーベルトとして使用
5
5.02022/04/28
担当者よりいくつかあるコンベヤーベルトの中でもこの商品が仕様に適していると注文しております。
0人が参考にしています。
コンベヤベルト
4
4.02022/02/09
この商品は、自社内の既設のコンベヤのベルトが老朽化したのでその交換品としました。コンベヤで運ぶのは自社製品である成形品に...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q許容引張強度とは？
A
1%伸ばすのに必要な引張強度（k1%静的値）により未接着ベルトの場合0.4%、接着ベルトの場合0.2%としています。いずれも標準条件（23℃、湿度50%）における概略値です。
