エニダイン

ワイヤーロープ防振器 WRタイプ

カタログ |

通常単価(税別): 8,885円～17,303円

税込単価: 9,774円～19,033円

通常出荷日：在庫品1日目～31日目一部当日出荷可能

ワイヤーロープのフリクションを応用した中～重荷重対応の振動、衝撃吸収器。【特長】・大きな減衰力がありま...

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカーの生産工場変更に伴い、表面処理がアロジン処理に変更となります。その為2016年4月6日出荷分からrohs非対応となります
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

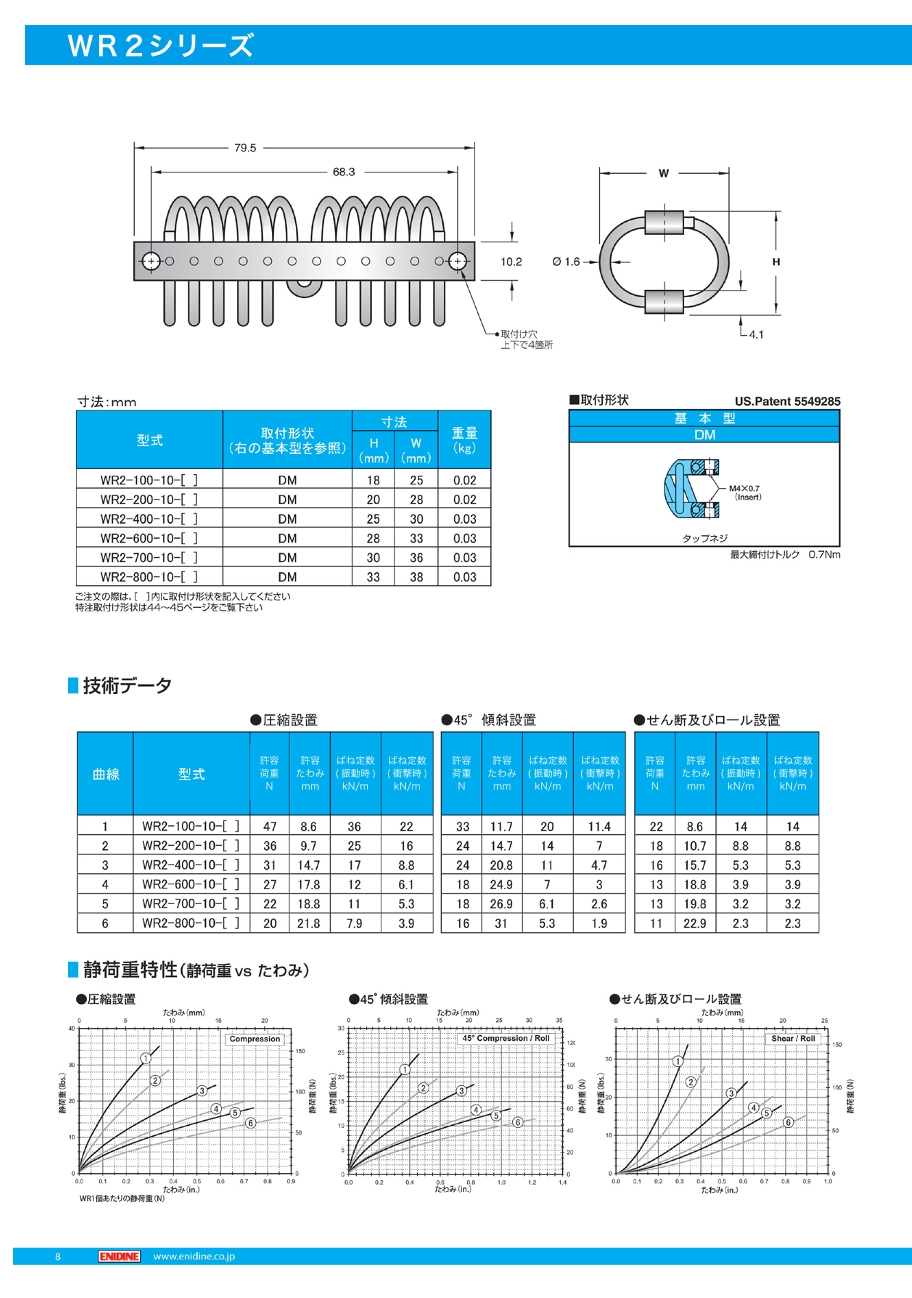

外形図

WR2～WR8

WR12～WR40

製品仕様

使用温度範囲：-100～+260℃

規格表

型番	H寸法（mm）	W寸法（mm）	長さ（mm）	L （mm）	L1 （mm）	L2 （mm）	L3 （mm）	ねじサイズ	バー幅	最大荷重（N）	バネ定数振動時（kN/m）	バネ定数衝撃時（kN/m）
WR2-100-10-DM	18	25	79.5	68.3	-	-	-	M4	10.2	47	36	22
WR2-200-10-DM	20	28								36	25	16
WR2-400-10-DM	25	30								31	17	8.8
WR2-600-10-DM	28	33								27	12	6.1
WR2-700-10-DM	30	36								22	11	5.3
WR2-800-10-DM	33	38								20	7.9	3.9
WR3-100-10-DM	23	28	112.3	100.3	-	-	-	M5	12.7	85	65	40
WR3-200-10-DM	25	30								76	51	30
WR3-400-10-DM	28	33								62	37	19
WR3-600-10-DM	33	38								44	23	11
WR3-700-10-DM	36	41								40	18	7.9
WR3-800-10-DM	38	43								40	16	7
WR4-100-10-DM	28	36	127	114.3	-	-	-	M6	14.3	213	154	91
WR4-200-10-DM	30	38								194	124	68
WR4-400-10-DM	33	41								166	95	51
WR4-500-10-DM	36	43								156	78	39
WR4-600-10-DM	38	46								142	67	32
WR4-700-10-DM	41	48								133	57	25
WR4-800-10-DM	43	51								117	46	21
WR5-200-10-DM	30	41	127	114.3	-	-	-	M6	14.3	364	222	117
WR5-400-10-DM	33	43								309	170	88
WR5-600-10-DM	38	48								257	116	54
WR5-800-10-DM	46	53								216	84	37
WR5-900-10-DM	53	64								172	58	23
WR6-200-10-DM	30	36	127	114.3	-	-	-	M6	14.3	734	578	363
WR6-300-10-DM	33	38								712	455	252
WR6-400-10-DM	36	41								601	347	189
WR6-500-10-DM	38	43								578	301	152
WR6-600-10-DM	41	48								512	244	117
WR6-700-10-DM	43	48								489	212	96
WR6-800-10-DM	51	58								365	136	58
WR6-850-10-DM	54	75								236	82	33
WR6-900-10-DM	62	88								178	54	21
WR6-950-10-DM	81	107								120	29	10
WR8-200-08-DM	48	56	146.1	131.1	-	-	-	M6	15.9	778	382	182
WR8-400-08-DM	54	64								667	266	116
WR8-500-08-DM	59	71								556	196	79
WR8-600-08-DM	64	80								445	151	60
WR8-700-08-DM	64	89								386	127	51
WR8-800-08-DM	67	95								351	109	42
WR8-900-08-DM	83	108								297	74	25
WR12-200-08-DM	71	84	215.9	155.6	30.2	44.5	111.1	M8	25.4	1,468	366	179
WR12-300-08-DM	74	89								1,357	320	152
WR12-400-08-DM	76	105								1,068	242	110
WR12-500-08-DM	83	108								979	205	91
WR12-600-08-DM	89	108								934	182	79
WR12-700-08-DM	105	121								543	86	33
WR12-800-08-DM	108	140								423	67	26
WR12-206-06-DM	71	84	169.2	155.6	6.9	44.5	111.1	M6	25.4	1,090	275	135
WR12-306-06-DM	74	89								1,023	240	114
WR12-406-06-DM	76	105								801	180	84
WR12-506-06-DM	83	108								734	154	68
WR12-606-06-DM	89	108								712	137	60
WR12-706-06-DM	105	121								396	65	25
WR12-806-06-DM	108	140								320	51	19
WR16-200-08-DM	76	92	215.9	155.6	30.2	44.5	111.1	M8	25.4	3,648	954	471
WR16-300-08-DM	83	102								3,047	708	333
WR16-400-08-DM	89	105								2,869	613	278
WR16-600-08-DM	95	121								2,313	457	196
WR16-700-08-DM	108	133								1,957	340	137
WR16-800-08-DM	124	144								1,735	261	96
WR16-850-08-DM	137	156								1,512	207	74
WR16-900-08-DM	155	180								1,201	148	49
WR16-206-06-DM	76	92	177.8	155.6	11.2	44.5	111.1	M8	25.4	2,736	716	352
WR16-306-06-DM	83	102								2,291	531	249
WR16-406-06-DM	89	105								2,157	461	208
WR16-606-06-DM	95	121								1,735	343	147
WR16-706-06-DM	108	133								1,468	256	103
WR16-806-06-DM	124	144								1,290	196	72
WR16-850-08-DM	137	156								1,134	154	54
WR16-906-06-DM	155	180								912	111	37
WR20-200-08-DM	89	102	266.7	191.1	37.8	54.6	136.5	M10	25.4	6,450	1,676	849
WR20-300-08-DM	99	112								5,471	1,259	609
WR20-400-08-DM	102	121								5,071	1,105	504
WR20-600-08-DM	109	135								4,204	821	356
WR20-700-08-DM	119	152								3,514	616	252
WR20-800-08-DM	127	165								3,180	511	196
WR20-900-08-DM	135	178								2,802	427	159
WR28-200-08-DM	133	140	368.3	266.7	50.8	76.2	190.5	M12	38.1	12,280	2,362	1,010
WR28-400-08-DM	152	165								9,430	1,513	585
WR28-600-08-DM	159	178								8,450	1,270	469
WR28-800-08-DM	191	210								6,540	800	263
WR28-900-08-DM	216	235								5,430	585	180
WR28-950-08-DM	216	286								3,740	377	138
WR36-200-08-DM	178	216	520.7	377.7	71.4	108	269.9	M18	50.8	16,860	2,706	1,044
WR36-400-08-DM	216	241								14,500	1,774	583
WR36-600-08-DM	235	260								12,770	1,415	445
WR40-200-08-DM	178	210	520.7	377.8	71.4	108	269.9	M18	50.8	21,620	3,468	1,338
WR40-400-08-DM	216	248	520.7	377.8	71.4	108	269.9	M18	50.8	17,610	2,236	758

最大積載荷重・バネ定数は圧縮時の値です。

注意・禁止事項

※引張り方向ではご使用できません。
※共振点・共振付近でのご使用は機器の破損が考えられるため、推奨致しません。
※地震における減衰は期待できません。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

最大許容荷重(範囲)

(N)

接続ねじ M

高さH・厚さT

(mm)

モデルタイプ

寸法 W

(mm)

長さ

(mm)

寸法 L

(mm)

寸法 L1

(mm)

寸法 L2

(mm)

寸法 L3

(mm)

最大荷重

(N)

巻き数

バー幅

(mm)

RoHS?

最小発注数量

～300	M4	18	クリンプモデル	25	79.5	68.3	-	-	-	47	10	10.2	10	1個
～300	M4	20	クリンプモデル	28	79.5	68.3	-	-	-	36	10	10.2	10	1個
～300	M4	25	クリンプモデル	30	79.5	68.3	-	-	-	31	10	10.2	10	1個
～300	M4	33	クリンプモデル	38	79.5	68.3	-	-	-	20	10	10.2	10	1個
～300	M5	25	クリンプモデル	30	112.3	100.3	-	-	-	76	10	12.7	10	1個
～300	M5	28	クリンプモデル	33	112.3	100.3	-	-	-	62	10	12.7	10	1個
～300	M5	33	クリンプモデル	38	112.3	100.3	-	-	-	44	10	12.7	10	1個
～300	M6	28	クリンプモデル	36	127	114.3	-	-	-	213	10	14.3	10	1個
～300	M6	30	クリンプモデル	38	127	114.3	-	-	-	194	10	14.3	10	1個
～300	M6	33	クリンプモデル	41	127	114.3	-	-	-	166	10	14.3	10	1個
～300	M6	38	クリンプモデル	46	127	114.3	-	-	-	142	10	14.3	10	1個
～300	M6	43	クリンプモデル	51	127	114.3	-	-	-	117	10	14.3	10	1個
301～700	M6	30	クリンプモデル	41	127	114.3	-	-	-	364	10	14.3	10	1個
～300	M6	38	クリンプモデル	48	127	114.3	-	-	-	257	10	14.3	10	1個
301～700	M6	51	クリンプモデル	58	127	114.3	-	-	-	365	10	14.3	10	1個
～300	M6	81	クリンプモデル	107	127	114.3	-	-	-	120	10	14.3	10	1個

通常単価(税別) (税込単価)	通常出荷日

8,885円 ( 9,774円 )	5日目
8,885円 ( 9,774円 )	5日目
8,885円 ( 9,774円 )	5日目
8,885円 ( 9,774円 )	5日目
10,943円 ( 12,037円 )	5日目
10,943円 ( 12,037円 )	在庫品1日目当日出荷可能
10,943円 ( 12,037円 )	5日目
11,876円 ( 13,064円 )	5日目
12,627円 ( 13,890円 )	5日目
12,627円 ( 13,890円 )	5日目
12,627円 ( 13,890円 )	5日目
12,627円 ( 13,890円 )	5日目
16,181円 ( 17,799円 )	5日目
16,181円 ( 17,799円 )	5日目
17,303円 ( 19,033円 )	5日目
17,303円 ( 19,033円 )	31日目

詳細情報

基本情報

基本情報

ワイヤーロープのフリクションを応用した中～重荷重対応の振動、衝撃吸収器。
【特長】
・大きな減衰力があります。車のサスペンションの様に、スプリングとショックアブソーバの機能を持ち合わせていると考えて下さい
・3軸（x.y.z）方向の衝撃吸収と防振が可能です。大きな変形を利用して、衝撃から機械を守ります。数百グラムから数トンまでの重量に対応し、取付け方法も、色々可能です
・使用環境を選びません。耐環境性、耐薬品性に優れており、また、クリーンルームなどでも使用されております
・ワイヤーロープはステンレス、固定バーはアルミニウムで出来ており、耐食性に優れる
【用途】
・ポンプ、発電機、コンプレッサー、運送ケース、コンテナに
・カート、煙突、船舶、ナビゲーション装置、電子キャビネット、制振設備などに

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカーの生産工場変更に伴い、表面処理がアロジン処理に変更となります。その為2016年4月6日出荷分からrohs非対応となります
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
ショックアブソーバ　調整タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワイヤーロープ防振器 WRタイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q設置方式について教えてください。

圧縮設置以外にも傾斜設置、ロール設置も可能です。しかし、耐荷重は異なります。
