エニダイン

コンパクトロープ防振器

コンパクトロープ防振器
  • CR1-100-DM
  • CR1-100-DM
この商品のFAQをみる（1件）
通常単価(税別)
4,208円～7,763円
税込単価
4,629円～8,539円

ワイヤーロープのフリクションを応用した軽荷重対応の小型振動、衝撃吸収器。【特長...

詳細情報を確認する

ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が19型番あります。
数量：

商品情報

外形図

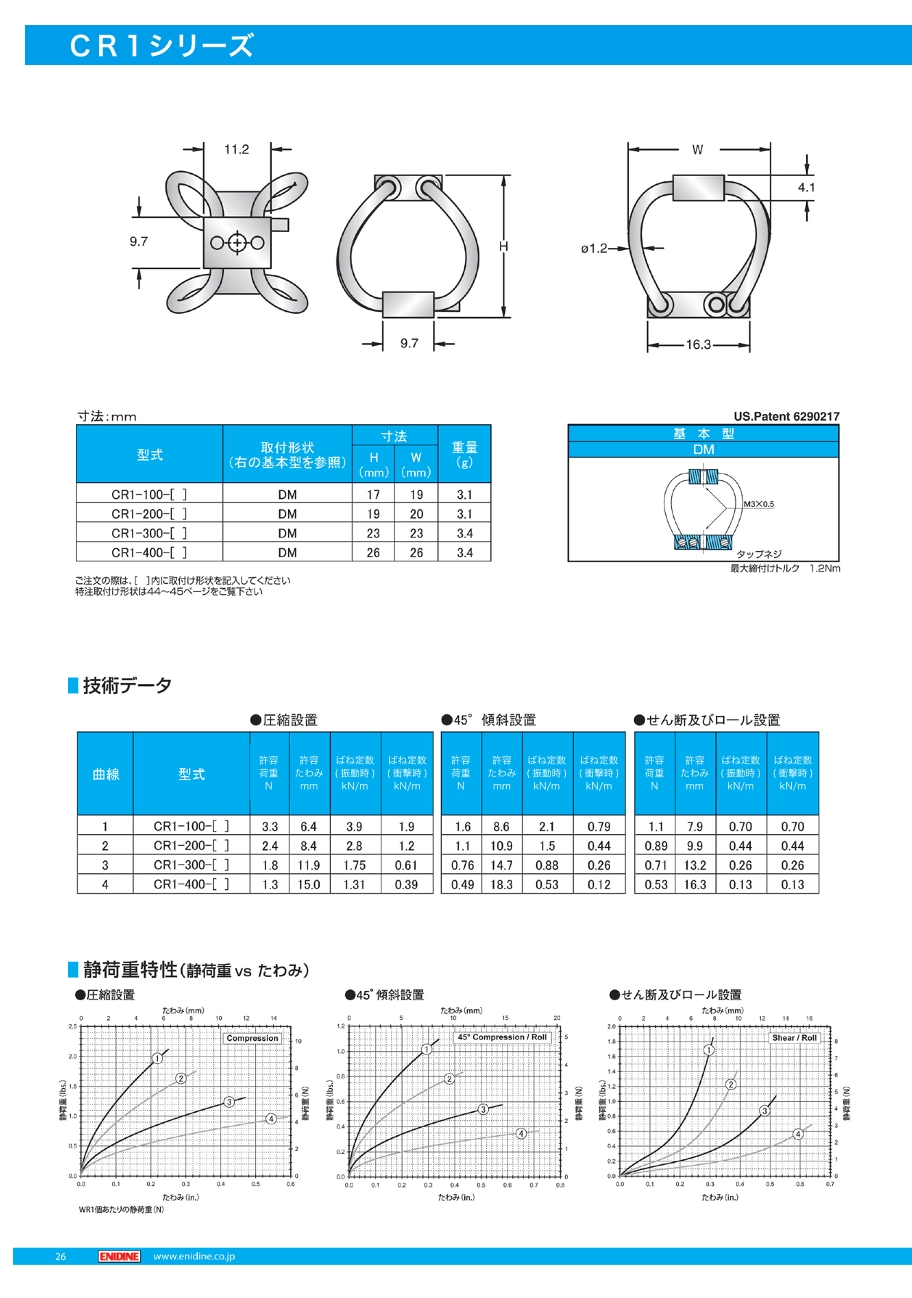

CR1～CR3の外形図

CR1～CR3

CR4～CR6の外形図

CR4～CR6

製品仕様

  • 使用温度範囲：-100～+260℃

規格表

型番H寸法
（mm）		W寸法
（mm）		L1
（mm）		L2
（mm）		L3
（mm）		ねじサイズ最大積載荷重（N）バネ定数振動時
（kN/m）		バネ定数衝撃時
（kN/m）
CR1-100-DM171911.216.39.7M33.33.91.9
CR1-200-DM19202.42.81.2
CR1-300-DM23231.81.750.61
CR1-400-DM26261.31.310.39
CR2-100-DM162011.216.39.7M312116.1
CR2-200-DM19219.38.84
CR2-300-DM23246.75.31.9
CR2-400-DM27274.93.51.2
CR3-100-DM192212.719.39.7M3292412
CR3-200-DM232422126.1
CR3-300-DM2727188.43.5
CR3-400-DM3330115.81.9
CR4-100-DM424725.43427.9M624125.8
CR4-200-DM53541862.5
CR4-300-DM6059134.41.6
CR4-400-DM75686.72.20.7
CR5-100-DM414825.435.127.9M6802211
CR5-200-DM535438114.4
CR5-300-DM6059277.93.2
CR5-400-DM7667164.41.4
CR6-100-DM475425.435.827.9M61423216
CR6-200-DM555993209.6
CR6-300-DM646467155.3
CR6-400-DM7973367.92.6
  • 最大積載荷重・バネ定数は圧縮時の値です。

注意・禁止事項

  • 引張り方向ではご使用できません。
  • 共振点・共振付近でのご使用は機器の破損が考えられるため推奨致しません。
  • 地震における減衰は期待できませんので、ご注意ください。

型番リスト

表示件数
  • 1
    • 型番
    CR1-100-DM
    CR1-400-DM
    注文停止中
    CR2-100-DM
    CR2-200-DM
    CR2-300-DM
    CR2-400-DM
    注文停止中
    CR3-100-DM
    注文停止中
    CR3-200-DM
    注文停止中
    CR3-300-DM
    CR3-400-DM
    注文停止中
    CR4-100-DM
    注文停止中
    CR4-200-DM
    注文停止中
    CR4-300-DM
    注文停止中
    CR4-400-DM
    CR5-100-DM
    注文停止中
    CR5-200-DM
    注文停止中
    CR5-300-DM
    注文停止中
    CR5-400-DM
    注文停止中
    CR6-400-DM

    接続ねじ M

    高さH・厚さT

    (mm)

    寸法 W

    (mm)

    寸法 L1

    (mm)

    寸法 L2

    (mm)

    寸法 L3

    (mm)

    最大荷重

    (N)

    		RoHS?最小発注数量
    M3
    17
    19
    11.2
    16.3
    9.7
    3.3
    10
    3個
    M3
    26
    26
    11.2
    16.3
    9.7
    1.3
    10
    3個
    M3
    16
    20
    11.2
    16.3
    9.7
    12
    10
    2個
    M3
    19
    21
    11.2
    16.3
    9.7
    9.3
    10
    2個
    M3
    23
    24
    11.2
    16.3
    9.7
    6.7
    10
    2個
    M3
    27
    27
    11.2
    16.3
    9.7
    4.9
    10
    2個
    M3
    19
    22
    12.7
    19.3
    9.7
    29
    10
    2個
    M3
    23
    24
    12.7
    19.3
    9.7
    22
    10
    2個
    M3
    27
    27
    12.7
    19.3
    9.7
    18
    10
    2個
    M3
    33
    30
    12.7
    19.3
    9.7
    11
    10
    2個
    M6
    42
    47
    25.4
    34
    27.9
    24
    10
    2個
    M6
    53
    54
    25.4
    34
    27.9
    18
    10
    2個
    M6
    60
    59
    25.4
    34
    27.9
    13
    10
    2個
    M6
    75
    68
    25.4
    34
    27.9
    6.7
    10
    2個
    M6
    41
    48
    25.4
    35.1
    27.9
    80
    10
    2個
    M6
    53
    54
    25.4
    35.1
    27.9
    38
    10
    2個
    M6
    60
    59
    25.4
    35.1
    27.9
    27
    10
    2個
    M6
    76
    67
    25.4
    35.1
    27.9
    16
    10
    2個
    M6
    79
    73
    25.4
    35.8
    27.9
    36
    10
    2個
    通常単価(税別) (税込単価)
    通常出荷日
    4,208円
    ( 4,629円 )
    在庫品1日目当日出荷可能
    4,208円
    ( 4,629円 )
    在庫品1日目当日出荷可能
    4,396円
    ( 4,836円 )
    61日目
    4,696円
    ( 5,166円 )
    在庫品1日目当日出荷可能
    4,396円
    ( 4,836円 )
    在庫品1日目当日出荷可能
    4,396円
    ( 4,836円 )
    在庫品1日目当日出荷可能
    4,677円
    ( 5,145円 )
    5日目
    4,677円
    ( 5,145円 )
    5日目
    4,677円
    ( 5,145円 )
    5日目
    4,994円
    ( 5,493円 )
    在庫品1日目当日出荷可能
    6,267円
    ( 6,894円 )
    5日目
    6,267円
    ( 6,894円 )
    5日目
    6,267円
    ( 6,894円 )
    5日目
    6,267円
    ( 6,894円 )
    5日目
    6,828円
    ( 7,511円 )
    在庫品1日目当日出荷可能
    6,828円
    ( 7,511円 )
    5日目
    6,828円
    ( 7,511円 )
    5日目
    6,828円
    ( 7,511円 )
    5日目
    7,763円
    ( 8,539円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    ワイヤーロープのフリクションを応用した軽荷重対応の小型振動、衝撃吸収器。
    【特長】
    ・大きな減衰力があります。車のサスペンションの様に、スプリングとショックアブソーバの機能を持ち合わせていると考えて下さい
    ・3軸（x.y.z）方向の衝撃吸収と防振が可能です。大きな変形を利用して、衝撃から機械を守ります。数百グラムから数トンまでの重量に対応し、取付け方法も、色々可能です
    ・使用環境を選びません。耐環境性、耐薬品性に優れており、また、クリーンルームなどでも使用されております
    ・ワイヤーロープはステンレス、固定バーはアルミニウムで出来ており耐食性に優れている
    【用途】
    ・精密機器、ハードディスクドライブ、通信機器パッケージに
    ・オーディオ機器、電子設備、セキュリティーカメラ、医療機器などに

    ご注意

    • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    コンパクトロープ防振器のレビュー
    5平均満足度：5.01件のレビュー
    外販品付帯部品として使用
    5
    満足度：5.02020/03/24
    装置セットメーカーへ供給する当社請負パーツの干渉懸念部位各所に対し、防振用途で使用しています。小型且つシンプルな構造で様...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Q設置方式について
    A
    圧縮設置以外にも傾斜設置、ロール設置も可能ですが耐荷重は異なります。
