エニダイン

偏角度アダプタ

  • 数量スライド割引
  • 一部当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
2,564円～10,729円
税込単価
2,820円～11,802円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ジャムナット ECOシリーズ用

エニダイン

ジャムナット ECOシリーズ用
0
通常価格(税別)： 90円 (税込価格：99円)

通常出荷日：5 日目 ～

ショックアブソーバの偏角度使用時の短寿命低減のアダプタ。【特長】・回転衝突時に...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が7型番あります。
数量：

商品情報

外形図

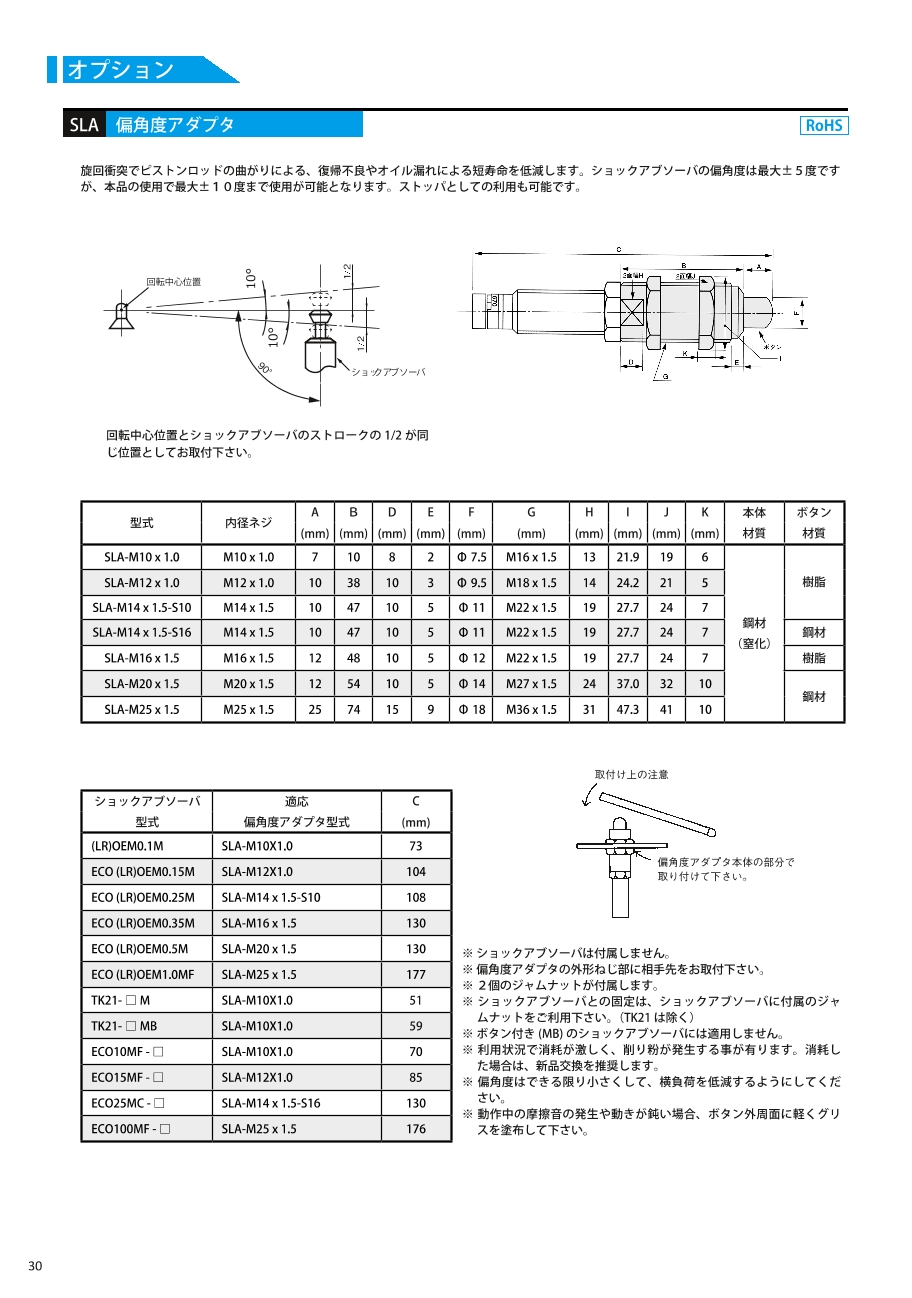

偏角度アダプタ:関連画像

製品仕様

  • ウレタンボタン付きの型式には適用できません。
  • 使用状態により、摩耗粉が発生することがあります。消耗が激しい場合、交換を推奨いたします。
  • ショックアブソーバ本体は付属しません。

適用ショックアブソーバと型式一覧

適用ショックアブソーバ型式C
（mm）
OEM0.1MシリーズSLA-M10×1.073
ECO10MFシリーズSLA-M10×1.070
TK21-□MシリーズSLA-M10×1.051
TK21-□MBシリーズSLA-M10×1.059
OEM0.15MシリーズSLA-M12×1.0104
ECO15MFシリーズSLA-M12×1.085
OEM0.25MシリーズSLA-M14×1.5-S10108
ECO25MCシリーズSLA-M14×1.5-S16130
OEM0.35MシリーズSLA-M16×1.5130
OEM0.5MシリーズSLA-M20×1.5130
OEM1.0MFシリーズSLA-M25×1.5177
ECO100MFシリーズSLA-M25×1.5176

規格表

型番内径ねじ外径ネジA
（mm）		B
（mm）		D
（mm）		E
（mm）		F
（mm）		H
（mm）		I
（mm）		J
（mm）		K
（mm）		ボタン材質
SLA-M10×1.0M10×1.0M16×1.571082φ7.51321.9196樹脂
SLA-M12×1.0M12×1.0M18×1.51038103φ9.51424.2215樹脂
SLA-M14×1.5-S10M14×1.5M22×1.51047105φ111927.7247樹脂
SLA-M14×1.5-S16M14×1.5M22×1.51047105φ111927.7247スチール
SLA-M16×1.5M16×1.5M22×1.51248105φ121927.7247樹脂
SLA-M20×1.5M20×1.5M27×1.51254105φ1424373210スチール
SLA-M25×1.5M25×1.5M36×1.52574159φ183147.34110スチール

注意・禁止事項

注意・禁止事項

偏角度アダプタ:関連画像

偏角度アダプタ本体の部分で取り付けてください。

型番リスト

表示件数
  • 1
    • 型番
    SLA-M10X1.0
    SLA-M12X1.0
    SLA-M14X1.5-S10
    SLA-M14X1.5-S16
    SLA-M16X1.5
    SLA-M20X1.5
    SLA-M25X1.5

    取付ねじの呼び【M】

    サイズ

    (Size)

    		RoHS?最小発注数量
    16
    -
    10
    4個
    18
    -
    10
    4個
    22
    10
    10
    4個
    22
    16
    10
    2個
    22
    -
    10
    3個
    27
    -
    10
    2個
    36
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,564円
    ( 2,820円 )
    在庫品1日目当日出荷可能
    2,677円
    ( 2,945円 )
    5日目
    2,945円
    ( 3,240円 )
    28日目
    4,468円
    ( 4,915円 )
    5日目
    3,551円
    ( 3,906円 )
    5日目
    7,249円
    ( 7,974円 )
    在庫品1日目当日出荷可能
    10,729円
    ( 11,802円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ショックアブソーバの偏角度使用時の短寿命低減のアダプタ。
    【特長】
    ・回転衝突時にショックアブソーバの横負荷を低減させて、寿命を延ばすことが可能。
    ・ショックアブソーバの偏角度は最大±5度のところ、本品使用で10度まで使用可能。
    【用途】
    ・旋回衝突でピストンロッドの曲りによる、復帰不良やオイル漏れによる短寿命を低減のために。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    偏角度アダプタのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qすべてのショックアブソーバに使用できますか？
    A
    外径寸法Ｍ10～Ｍ25までのショックアブソーバに使用できます。またボタン付き（ＭＢ）のショックアブソーバには使用できません。
