エニダイン

長方形フランジ

カタログ |

一部SALE 2026/03/31まで
一部当日出荷可能

通常単価(税別): 3,064円～9,903円特別価格

税込単価: 3,370円～10,893円特別価格

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【...

本体/関連部品
関連部品
本体材質
スチール

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

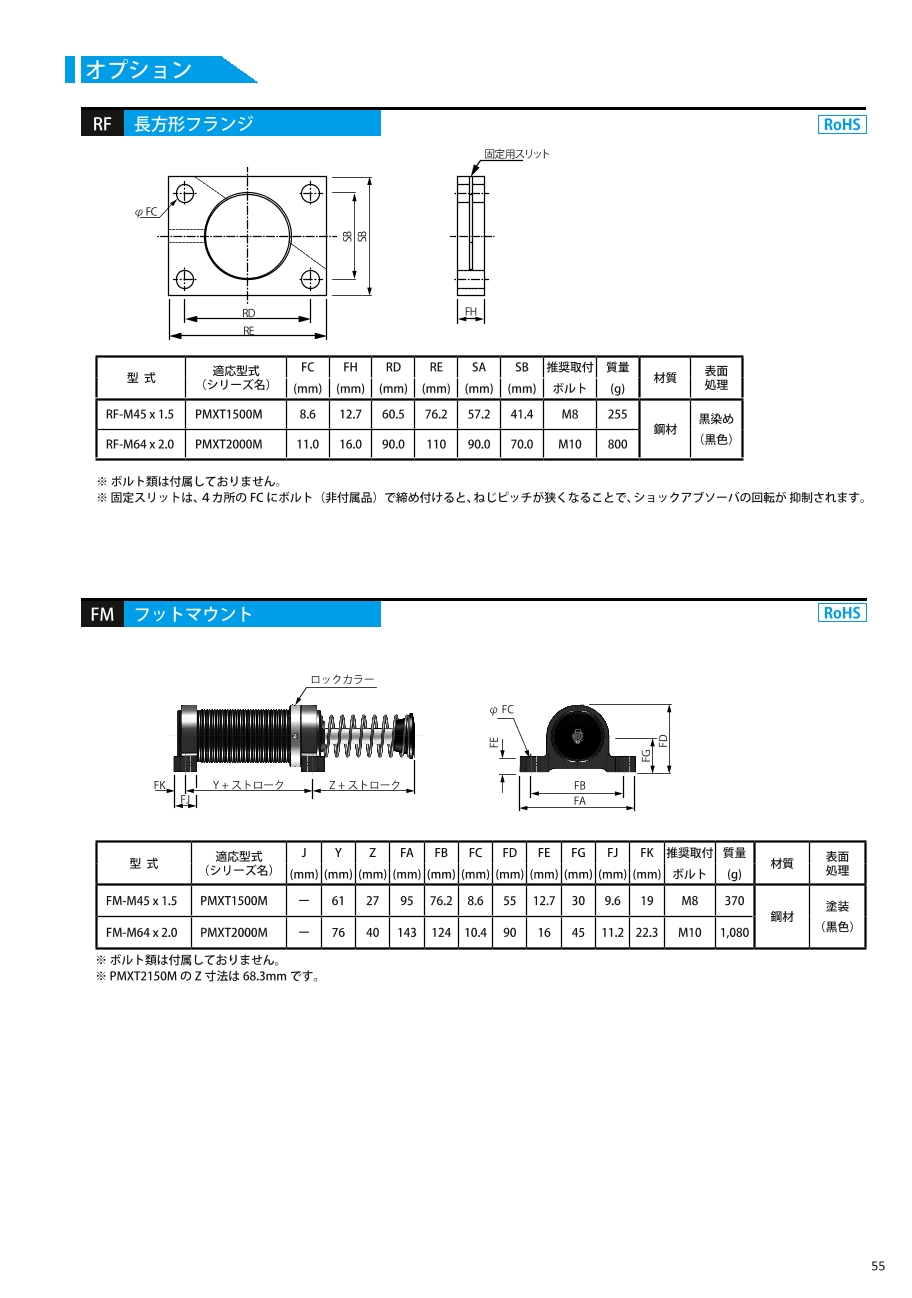

外形図

RF-M42×1.5／RF-M45×1.5／RF-M64×2.0／RF-M85×2.0

RF-M33×1.5／RF-M36×1.5

製品仕様

※ボルト類は付属しておりません。
※固定スリットは、4ヵ所のFCにボルト（非付属品）で締め付けると、ねじピッチが狭くなることで、ショックアブソーバの回転が抑制されます。

型番	適応型番（シリーズ名）	FC （mm）	FH （mm）	RD （mm）	RE （mm）	SA （mm）	SB （mm）	推奨取付ボルト	質量（g）	材質	表面処理
RF-M33×1.5	ECO 120M/220M	5.5	9.5	41.3	50.3	44.5	28.6	-	30	アルミニウム	アルマイト（シルバー色）
RF-M36×1.5	ECO 125M/225M	5.5	9.5	41.3	50.8	44.5	28.6	-	30	アルミニウム	アルマイト（シルバー色）
RF-M42×1.5	（LR）OEMXT1.5M	8.6	12.7	60.5	76	57.2	41.4	M8	260	鋼材	黒染め（黒色）
RF-M45×1.5	PMXT1500M	8.6	12.7	60.5	76.2	57.2	41.4	M8	255
RF-M64×2.0	PMXT2000M （LR）OEMXT2.0M	11.0	16.0	90.0	110	90.0	70.0	M10	800
RF-M85×2.0	OEM3.0M	13.5	19.1	101.6	127	101.6	76.2	M12	1,040

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

取付ねじの呼び【M】	取付ねじ呼び M	RoHS?	最小発注数量

33	M33	10	3個
36	M36	10	3個
42	M42	10	3個
45	M45	10	3個
64	M64	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,064円 ( 3,370円 )	3日目
3,614円 ( 3,975円 )	3日目
4,705円2,587円 ( 2,846円 )	在庫品1日目当日出荷可能
4,056円 ( 4,462円 )	5日目
9,903円 ( 10,893円 )	3日目

詳細情報

基本情報

基本情報

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

【特長】
・大型ショックアブソーバの取付を容易にさせます。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
