エニダイン

ショックアブソーバ調整型大型シリーズ

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 37,644円～282,448円

税込単価: 41,408円～310,693円

オリフィス調整型の大型ショックアブソーバ（M42）。【特長】・中荷重以上の衝突...

種類
調整式
ねじの規格
メートルねじ
材質
スチール
最小衝突速度 (m/s)
0.3
許容偏角度 (deg)
5
使用温度範囲 (℃)
-10::+80
本体/関連商品
本体
オリフィス方式
多孔オリフィス式
使用環境
標準

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

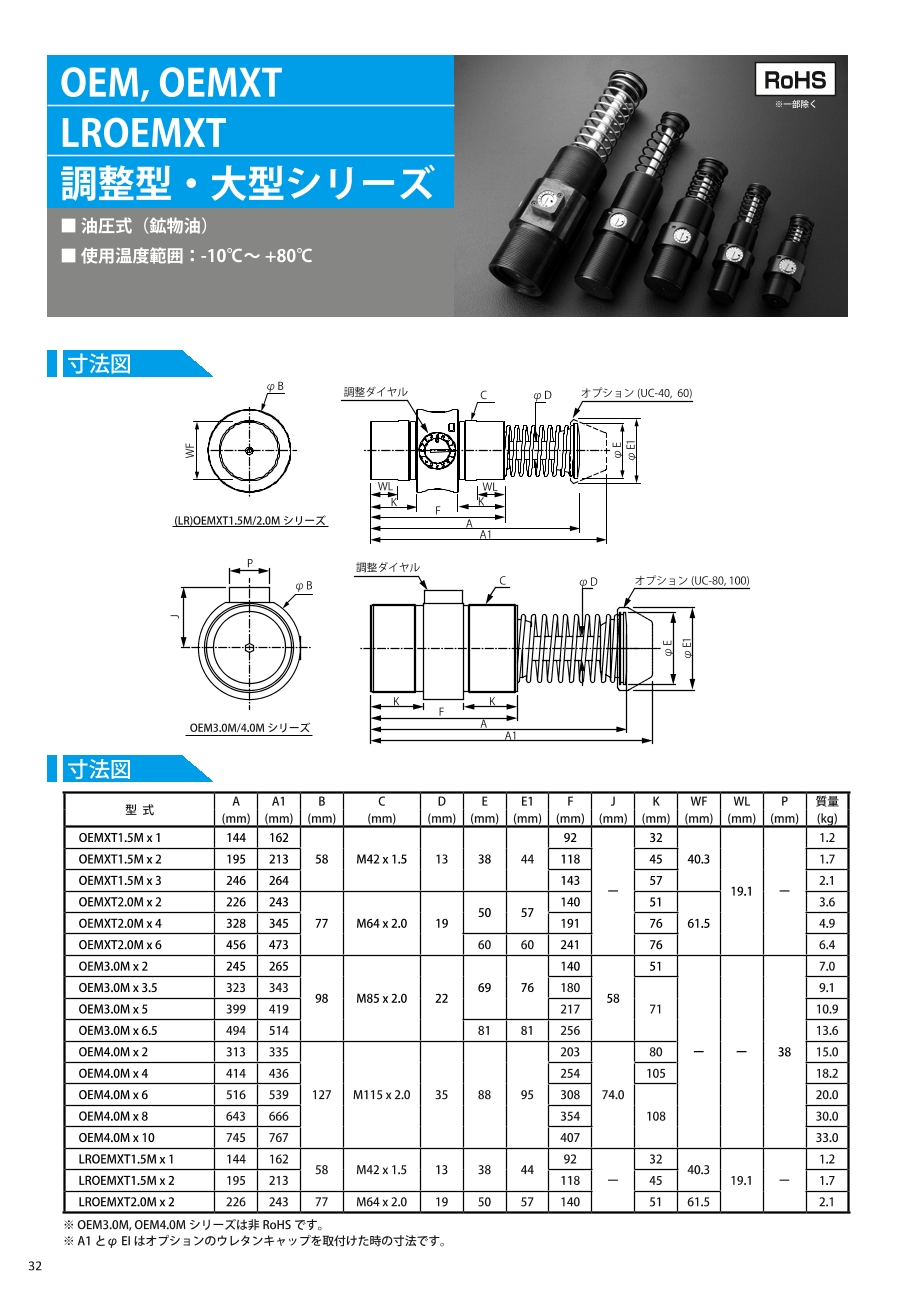

外形図

（１）調整ダイヤル

(LR)OEMXT1.5M/2.0M シリーズ外形図

（１）調整ダイヤル

OEM3.0M/4.0M シリーズ外形図

規格表

型式	A (mm)	A1 (mm)	B (mm)	C (mm)	D (mm)	E (mm)	E1 (mm)	F (mm)	J (mm)	K (mm)	WF (mm)	WL (mm)	P (mm)	質量 (kg)
OEMXT1.5M×1	144	162	58	M42×1.5	13	38	44	92	ー	32	40.3	19.1	ー	1.2
OEMXT1.5M×2	195	213						118		45				1.7
OEMXT1.5M×3	246	264						143		57				2.1
OEMXT2.0M×2	226	243	77	M64×2.0	19	50	57	140		51	61.5			3.6
OEMXT2.0M×4	328	345				50	57	191		76				4.9
OEMXT2.0M×6	456	473				60	60	241		76				6.4
OEM3.0M×2	245	265	98	M85×2.0	22	69	76	140	58	51	ー	ー	38	7.0
OEM3.0M×3.5	323	343						180		71				9.1
OEM3.0M×5	399	419						217						10.9
OEM3.0M×6.5	494	514				81	81	256						13.6
OEM4.0M×2	313	335	127	M115×2.0	35	88	95	203	74.0	80				15.0
OEM4.0M×4	414	436						254		105				18.2
OEM4.0M×6	516	539						308		108				20.0
OEM4.0M×8	643	666						354						30.0
OEM4.0M×10	745	767						407						33.0
LROEMXT1.5M×1	144	162	58	M42×1.5	13	38	44	92	ー	32	40.3	19.1	ー	1.2
LROEMXT1.5M×2	195	213	58	M42×1.5	13	38	44	118		45	40.3			1.7
LROEMXT2.0M×2	226	243	77	M64×2.0	19	50	57	140		51	61.5			2.1

※A1とφE1はオプションのウレタンキャップを取付けた時の寸法

型式	(S) ストローク (mm)	(V) 衝突速度範囲 (m/s)	（ET）最大吸収エネルギ (J)	(ETC) 時間あたり最大吸収エネルギ (J/Hr)	(FP) 最大衝撃力 (N)	復帰用スプリング力		(FD) 最大推進力 (N)
型式	(S) ストローク (mm)	(V) 衝突速度範囲 (m/s)	（ET）最大吸収エネルギ (J)	(ETC) 時間あたり最大吸収エネルギ (J/Hr)	(FP) 最大衝撃力 (N)	伸長 (N)	圧縮 (N)	(FD) 最大推進力 (N)
OEMXT1.5M×1	25	0.3~3.5	425	126,000	20,000	49	68	2,890
OEMXT1.5M×2	50		850	167,000		49	80
OEMXT1.5M×3	75		1,300	201,000		40	100
OEMXT2.0M×2	50		2,260	271,000	51,000	76	155	6,660
OEMXT2.0M×4	100		4,520	362,000		69	160
OEMXT2.0M×6	150		6,780	421,000		90	285
OEM3.0M×2	50	0.3~4.3	2,300	372,000	67,000	110	196	12,000
OEM3.0M×3.5	90		4,000	652,000		110
OEM3.0M×5	125		5,700	933,000		70
OEM3.0M×6.5	165		7,300	1,215,000		120	330
OEM4.0M×2	50		3,800	1,504,000	111,000	225	290	21,000
OEM4.0M×4	100		7,700	1,810,000		156	290
OEM4.0M×6	150		11,500	2,102,000		134	310
OEM4.0M×8	200		15,400	2,407,000		180	355
OEM4.0M×10	250		19,200	2,712,000		134	355
LROEMXT1.5M×1	25	0.08~1.3	425	126,000	20,000	49	68	6,660
LROEMXT1.5M×2	50	0.08~1.3	850	167,000	20,000	49	80	6,660
LROEMXT2.0M×2	50	0.08~0.8	2,260	271,000	51,000	76	155	17,760

※並列使用（2個以上）で使用する場合の最低衝突速度は0.8m/s 以上、 LROEMXT シリーズは0.3m/s 以上。
※吸収エネルギーが最大吸収エネルギーの5％以下の場合は、1 ランク小さい型式に変更して下さい。
※吸収エネルギーが最大吸収エネルギーの70％以下で使用ください。耐久性を求める場合は55％以下で使用ください。

商品特長詳細

調整方法

※締め過ぎにご注意ください。

(LR)OEMXT シリーズ
レンチサイズ1.27mm（付属される）

360°回転
0=高速
8=低速

OEM 3.0M レンチサイズ
1/16インチ（付属される）
OEM 4.0M レンチサイズ
3/32インチ（付属される）

180°回転
0=高速
8=低速

性能・試験情報

調整目盛設定グラフ

※ 設定目盛は、最大吸収エネルギの時を表しており目安として下さい。
※ 黒線又は青線より左下の範囲で使用ください。
※ 衝突速度が0.3m/s 以下の場合、低速仕様のLROEMを使用ください。
※ 設定目盛りを7以上で使用される場合、衝撃力が増大のため速度オーバーに注意ください。
※ 衝突速度は、エアシリンダの場合は平均速度の2倍、油圧シリンダの場合は1.5倍、電動モータ起動走行の場合は2.5倍、電動モータギア走行の場合は1.2倍として下さい。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

ねじの呼び(M)

ストローク S

(mm)

最大吸収エネルギ

(J)

最大衝突速度

(m/s)

等価質量

(kgf)

最大衝撃力

(N)

復帰用スプリング力

(N)

最大使用サイクル

(cycle/min)

外径 D

(φ)

時間あたり最大吸収エネルギ

(J/min)

全長 A

(mm)

RoHS?

最小発注数量

115	200	15400	4.3	136000	111000	355	2	127	40116	643	10	1個
42	25	425	3.5	9000	20000	68	4	58	2100	144	10	1個
42	50	850	3.5	18000	20000	80	3	58	2783	195	10	1個
42	75	1300	3.5	27000	20000	100	2	58	3350	246	10	1個
64	150	6780	3.5	141000	51000	285	1	77	7016	456	10	1個

通常単価(税別) (税込単価)	通常出荷日

282,448円 ( 310,693円 )	9日目
37,644円 ( 41,408円 )	在庫品1日目当日出荷可能
38,991円 ( 42,890円 )	在庫品1日目当日出荷可能
40,338円 ( 44,372円 )	3日目
78,828円 ( 86,711円 )	3日目

詳細情報

基本情報

基本情報

オリフィス調整型の大型ショックアブソーバ（M42）。
【特長】
・中荷重以上の衝突物に対応
・LROEMXTシリーズは0.08m/sの低速にも対応
・クレビスマウントタイプも選べる。豊富なオプションパーツ
・入力条件が変わっても、エネルギー容量と速度範囲、推進力範囲内であれば理想の衝撃吸収が得られる
【用途】
・衝突速度、設計条件がはっきりしない場合に
・各種搬送ラインに使用し搬送速度の減速、機器保護に

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ショックアブソーバ調整型大型シリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qサイズ選定について教えてください。

使用回数が進むにつれ、内部作動油の減少、内部部品の摩耗や劣化により能力が低下します。これを考慮し最大吸収エネルギーに対し30％以上余裕のあるサイズを選定してください。またご使用するエネルギーが最大吸収エネルギーの5％より小さい場合は機種をひとクラス下げて選定してください。

Qオプション品の付属品について教えてください。

正方形フランジ、長方形フランジ、フットマウントにはボルトが付属しません。また、ロックカラーには専用締付工具は付属しません。お客様にてご用意お願いします。

この商品を見た人は、こんな商品も見ています

	今見ている商品ショックアブソーバ調整型大型シリーズ	FSシリーズ	FA-0806シリーズ	PSE 高性能ショックアブソーバ（パワーストップ）標準タイプ	ショートタイプショックアブソーバ RBQシリーズ	FVシリーズショートストロークタイプ
メーカー	エニダイン	不二ラテックス	不二ラテックス	鍋屋バイテック	SMC	不二ラテックス
通常価格	37,644円-	5,997円 -	4,997円 -	21,536円	4,483円 -	4,997円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目	5日目	在庫品1日目〜	在庫品1日目〜
種類	調整式	調整式	調整式	固定式	固定式	固定式
ねじの規格	メートルねじ	メートルねじ	メートルねじ	メートルねじ	メートルねじ	メートルねじ
材質	スチール	スチール	ステンレス	ステンレス	圧延鋼材	スチール
最小衝突速度(m/s)	0.3	0.3	0.3	0.1	0.05	0.3
許容偏角度(deg)	5	2.5	±2.5	2	5	2.5
