固定型 小型 TKシリーズ
- 通常単価(税別)
- 3,300円～3,665円
- 税込単価
- 3,630円～4,032円
オリフィス固定型の小型、軽荷重対応ショックアブソーバ（M10）。【特長】・軽荷...
詳細情報を確認する未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

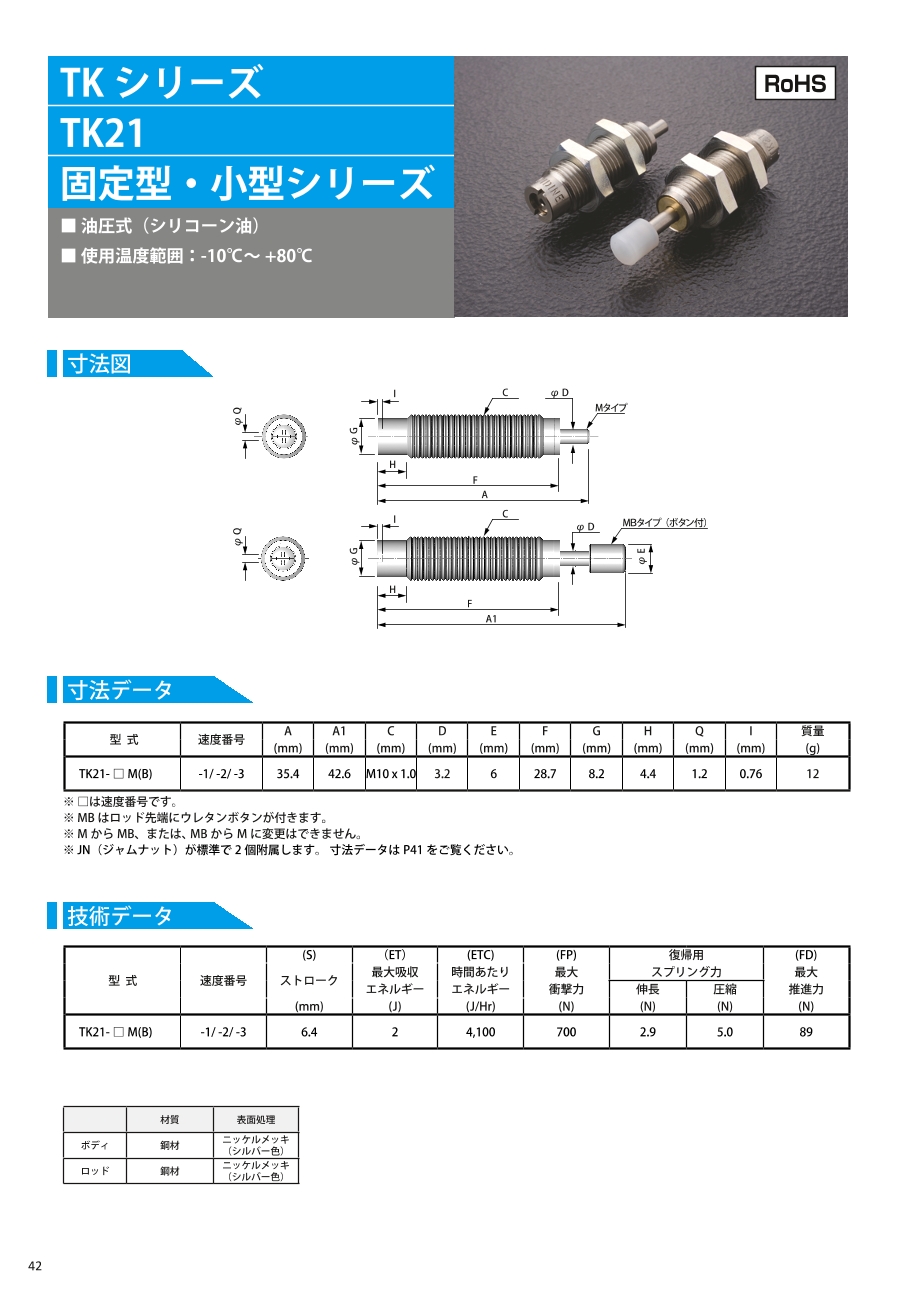

外形図
製品仕様
- 使用温度範囲：-10～+80℃
- 2個以上使用する場合、衝突速度範囲は最低0.3m/s以上です。
規格表
| 型番 | 速度範囲番号 | ねじサイズ | ストローク（mm） | 最大吸収エネルギー（J） | 最大推進力（N） | 最大衝撃力（N） |
|---|---|---|---|---|---|---|
| TK21-◇M／MB | 1,2,3 | M10×1.0 | 6.4 | 2 | 89 | 700 |
- ※◇には速度範囲番号が入ります。
- ※◇Bはロッド先端にウレタンボタンが付きます。
- ※◇から◇B、または◇Bから◇に変更できません。
詳細情報
基本情報
オリフィス固定型の小型、軽荷重対応ショックアブソーバ（M10）。
【特長】
・軽荷重向け。
・ジャムナット2個が標準装備。
・衝突速度に合わせたタイプをラインナップ。
【用途】
・オリフィス固定のため軽荷重の決められた設計条件での使用に。
・コンベア上を移動する製品をスムーズに減速させ、所定の位置に正確に停止させることが可能に。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
固定型 小型 TKシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qウレタンボタンの取り扱いについて教えてください。
A
Ｍ（ウレタンボタンなし）からＭＢ（ウレタンボタン有）またはＭＢからＭに変更はできません
