    【短納期サイズ】ボールリテーナ入りLMガイド ミニチュア SRS形

    【短納期サイズ】ボールリテーナ入りLMガイド ミニチュア SRS形

    ご注意

    • G寸法（レール端面から取付穴までの距離）は左右均等になるように加工しております。
      製品の全長によって、G寸法はカタログ記載値・CADと異なる場合がございますのでご注意ください。
    • 複数軸タイプをご注文いただく場合、ご注文数は必要軸数の倍数でご入力ください。
      （例）必要軸数2（-II）⇒ご注文数は「2本、4本、6本…」
      必要軸数3（-III）⇒ご注文数は「3本、6本、9本…」
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    ＬＭガイド　3日目出荷対象商品
    未確定：候補が10型番あります。
    数量：

    商品情報

    外形図

    SRS-M形

    【短納期サイズ】ボールリテーナ入りLMガイド ミニチュア SRS形 外形図

    SRS5形

    【短納期サイズ】ボールリテーナ入りLMガイド ミニチュア SRS形 外形図

    SRS7M、9XM、12M形

    製品仕様

    • LMブロック、LMレール、ボールの材質にステンレス鋼を使用しているので、耐食性、耐環境性に優れています。
    • 給脂以外の目的で給脂穴を使用すると破損の原因となります。

    SRS5、7形のLMブロック取付け時のボルト参考締付トルク

    呼び型番ねじの呼び型番ねじ深さ（mm）参考締付トルク（N・m）※
    SRS5M21.50.4
    SRS7M22.30.4

    ※締付トルク以上で締め付けてしまうと精度に影響を及ぼします。必ず規定値の締付トルク以下で締め付けてください。

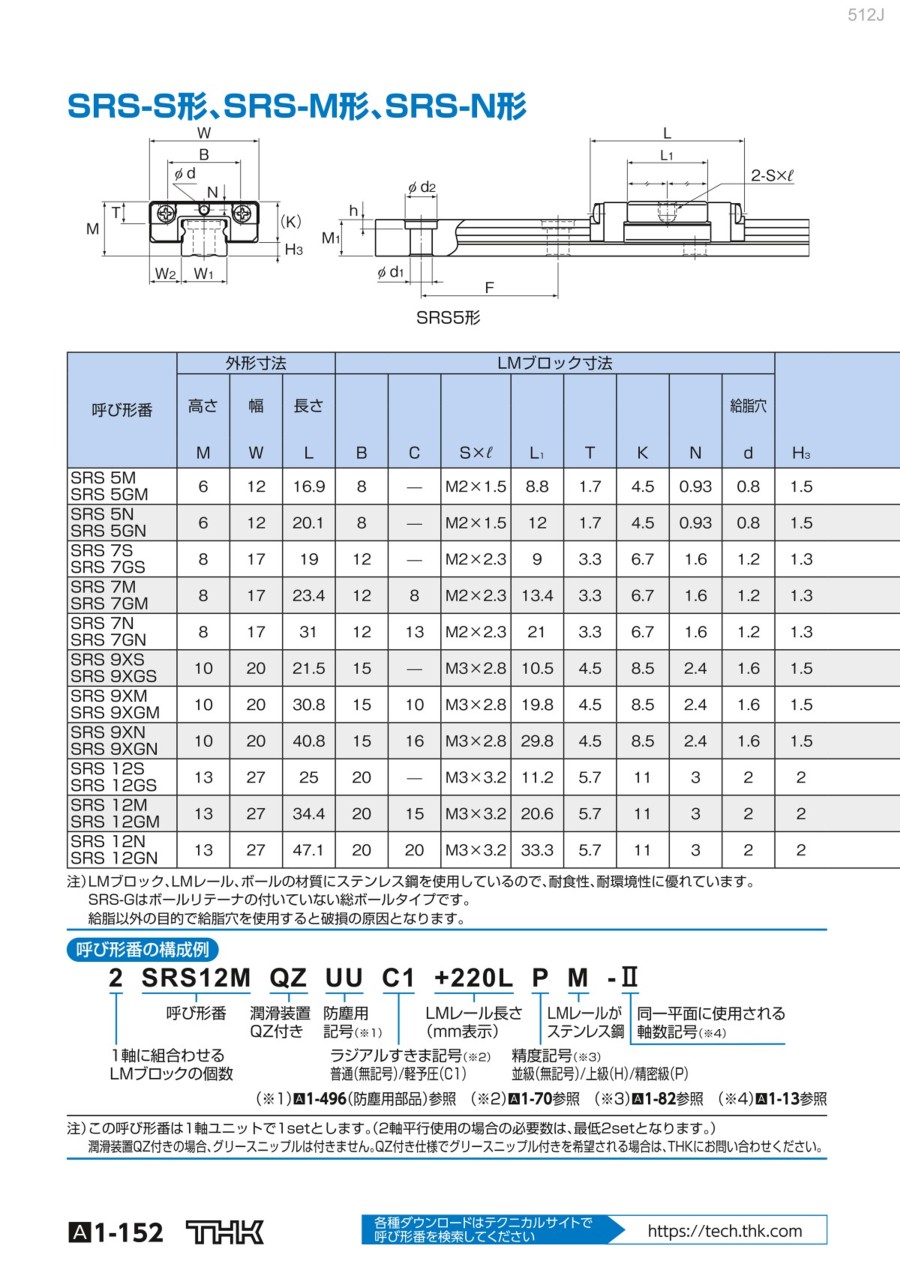

    規格表

    【短納期サイズ】ボールリテーナ入りLMガイド ミニチュア SRS形 規格表

    注1）長さ* 長さMaxは、LMレールの標準最大長さを示します。

    • 静的許容モーメント*
      1個：LMブロック1個における静的許容モーメント
      2個密着：LMブロックを2個密着した状態での静的許容モーメント
    • ブロック全長寸法L
      規格表に記載されているブロック全長Lは防塵用記号がUUまたはSSの場合の寸法です。
      他の防塵用部品や潤滑装置を装着される場合はブロック全長Lが増加します。

    SRS5M、SRS5N形はLMレールからLMブロックを外すとボールが脱落します。
