オムロン

オールメタル&長距離タイプ近接センサ E2V

Name: オールメタル&長距離タイプ近接センサ E2V
Brand: オムロン
SKU: 221000400245
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 14,431円～26,259円特別価格

税込単価: 15,874円～28,885円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～8日目一部当日出荷可能

アルミも鉄も長距離検出。【特長】・従来に比べ2倍のアルミ検出距離・アルミ切粉を検出しない機能を確保・検...

詳細を確認

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

オムロン

アルミ検出用アンプ内蔵形近接センサ E2EY

通常価格(税別)： 17,899円 (税込価格：19,689円)

通常出荷日：在庫品1日目

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

コード引き出しタイプ

形E2V-X2/X4

形E2V-X5/X8

形E2V-X10/X15

コネクタ中継タイプ

形E2V-X4-M1TJ

形E2V-X8-M1TJ

形E2V-X15-M1TJ

製品仕様

定格/性能

サイズ		型番
サイズ		M12		M18		M30
項目		形E2V-X2□□	形E2V-X4□□	形E2V-X5□□	形E2V-X8□□	形E2V-X10□□	形E2V-X15□□
検出距離		2mm±10%	4mm±10%	5mm±10%	8mm±10%	10mm±10%	15mm±10%
設定距離		0～1.6mm	0～3.2mm	0～4.0mm	0～6.4mm	0～8.0mm	0～12.0mm
応差		検出距離の10%以下
検出可能物体		磁性金属、非磁性金属（材質により検出距離が変化します。
標準検出物体		12×12×3 （アルミ）mm	12×12×3 （アルミ）mm	18×18×3 （アルミ）mm	24×24×3 （アルミ）mm	30×30×3 （アルミ）mm	45×45×3 （アルミ）mm
応答周波数*		150Hz	40Hz	70Hz	40Hz	70Hz	30Hz
電源電圧（使用電圧範囲）		DC12～24V リップル（p-p）10%以下（DC10～30V）
消費電力		450mW以下（電源電圧30V時、消費電流15mA以下）
制御出力	開閉容量	オープンコレクタ出力 100mA以下
制御出力	残留電圧	2V以下（負荷電流100mA、コード長2m）
表示灯		NOタイプ:動作表示灯（黄）（点滅）設定表示灯（黄）（点灯） NCタイプ:動作表示灯（黄）（点灯）
動作モード		B1/C1タイプ:NO B2/C2タイプ:NC
保護回路		電源逆接保護、出力逆接保護、負荷短絡保護、サージ吸収
周囲温度範囲		動作時、保存時:各-25～+70℃（ただし、氷結、結露しないこと）
周囲湿度範囲		動作時、保存時:各35～95%RH（ただし結露しないこと）
温度の影響		-25～70℃の温度範囲内で+23℃時の検出距離を基準として
温度の影響		±10%以下	±15%以下	±10%以下	±15%以下	±10%以下	±15%以下
電圧の影響		定格電源電圧±15%の範囲内で定格電源電圧時、検出距離の±1.5%以下
絶縁抵抗		50MΩ以上（DC500Vメガにて）充電部一括とケース間
耐電圧		AC1,000V 50/60Hz 1min. 充電部一括とケース間
振動（耐久）		10～55Hz 複振幅1.5mm X、Y、Z各方向2h
衝撃（耐久）		1,000m/s² X、Y、Z各方向10回
保護構造		IEC規格 IP67（コード引き出しタイプ、コネクタ中継タイプはオムロン社内規格耐油）
接続方式		コード引き出しタイプ（標準コード長さ 2m）、コネクタタイプ、コネクタ中継タイプ（標準コード長さ 300mm）
質量（梱包状態）	コード	約120g		約150g		約200g
	コネクタ	約30g		約45g		約120g
	コネクタ中継タイプ	約50g		約70g		約140g
材質	ケース	黄銅ニッケルメッキ
	検出面	耐熱ABS
	取付ナット	黄銅ニッケルメッキ
	歯付座金	鉄亜鉛メッキ
付属品		取扱説明書

*応答周波数は平均値です。
測定条件は、標準検出物体を用い検出体の間隔は標準検出物体の2倍とし、設定距離は検出距離の1/2とします。

型番リスト

表示件数

型番

検出距離（範囲）

(mm)

ヘッドサイズ（センサ形状ネジ型）

出力形式

検出距離

(mm)

接続仕様

最小発注数量

～5	M12	直流3線式PNP	2	コード引き出しタイプ	1個
～5	M12	直流3線式NPN	2	コード引き出しタイプ	1個
～5	M12	直流3線式PNP	4	コード引き出しタイプ	1個
～5	M12	直流3線式PNP	4	コネクタタイプ(M12)	1個
～5	M12	直流3線式PNP	4	コネクタ中継タイプ(M12)	1個
～5	M12	直流3線式NPN	4	コード引き出しタイプ	1個
～5	M12	直流3線式NPN	4	コネクタタイプ(M12)	1個
～5	M12	直流3線式NPN	4	コネクタ中継タイプ(M12)	1個
～5	M18	直流3線式PNP	5	コード引き出しタイプ	1個
～5	M18	直流3線式NPN	5	コード引き出しタイプ	1個
6～10	M18	直流3線式PNP	8	コード引き出しタイプ	1個
6～10	M18	直流3線式PNP	8	コネクタタイプ(M12)	1個
6～10	M18	直流3線式PNP	8	コネクタ中継タイプ(M12)	1個
6～10	M18	直流3線式NPN	8	コード引き出しタイプ	1個
6～10	M18	直流3線式NPN	8	コネクタタイプ(M12)	1個
6～10	M30	直流3線式PNP	10	コード引き出しタイプ	1個
6～10	M30	直流3線式NPN	10	コード引き出しタイプ	1個
11～20	M30	直流3線式PNP	15	コネクタ中継タイプ(M12)	1個
11～20	M30	直流3線式NPN	15	コード引き出しタイプ	1個
11～20	M30	直流3線式NPN	15	コネクタ中継タイプ(M12)	1個

通常単価(税別) (税込単価)	通常出荷日

14,431円 ( 15,874円 )	1日目
18,060円 ( 19,866円 )	在庫品1日目当日出荷可能
20,834円 ( 22,917円 )	在庫品1日目当日出荷可能
20,085円 ( 22,094円 )	1日目
19,976円 ( 21,974円 )	在庫品1日目当日出荷可能
21,986円 ( 24,185円 )	在庫品1日目当日出荷可能
19,977円 ( 21,975円 )	8日目
19,977円 ( 21,975円 )	在庫品1日目当日出荷可能
16,012円 ( 17,613円 )	1日目
19,523円 ( 21,475円 )	在庫品1日目当日出荷可能
20,648円 ( 22,713円 )	1日目
20,556円 ( 22,612円 )	1日目
21,910円 ( 24,101円 )	在庫品1日目当日出荷可能
21,984円 ( 24,182円 )	在庫品1日目当日出荷可能
23,457円 ( 25,803円 )	在庫品1日目当日出荷可能
17,704円 ( 19,474円 )	1日目
17,275円 ( 19,003円 )	1日目
23,737円 ( 26,111円 )	在庫品1日目当日出荷可能
26,259円 ( 28,885円 )	在庫品1日目当日出荷可能
25,868円14,227円 ( 15,650円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

アルミも鉄も長距離検出。
【特長】
・従来に比べ2倍のアルミ検出距離
・アルミ切粉を検出しない機能を確保
・検出の見える化を実現
・金属への埋め込みが可能

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

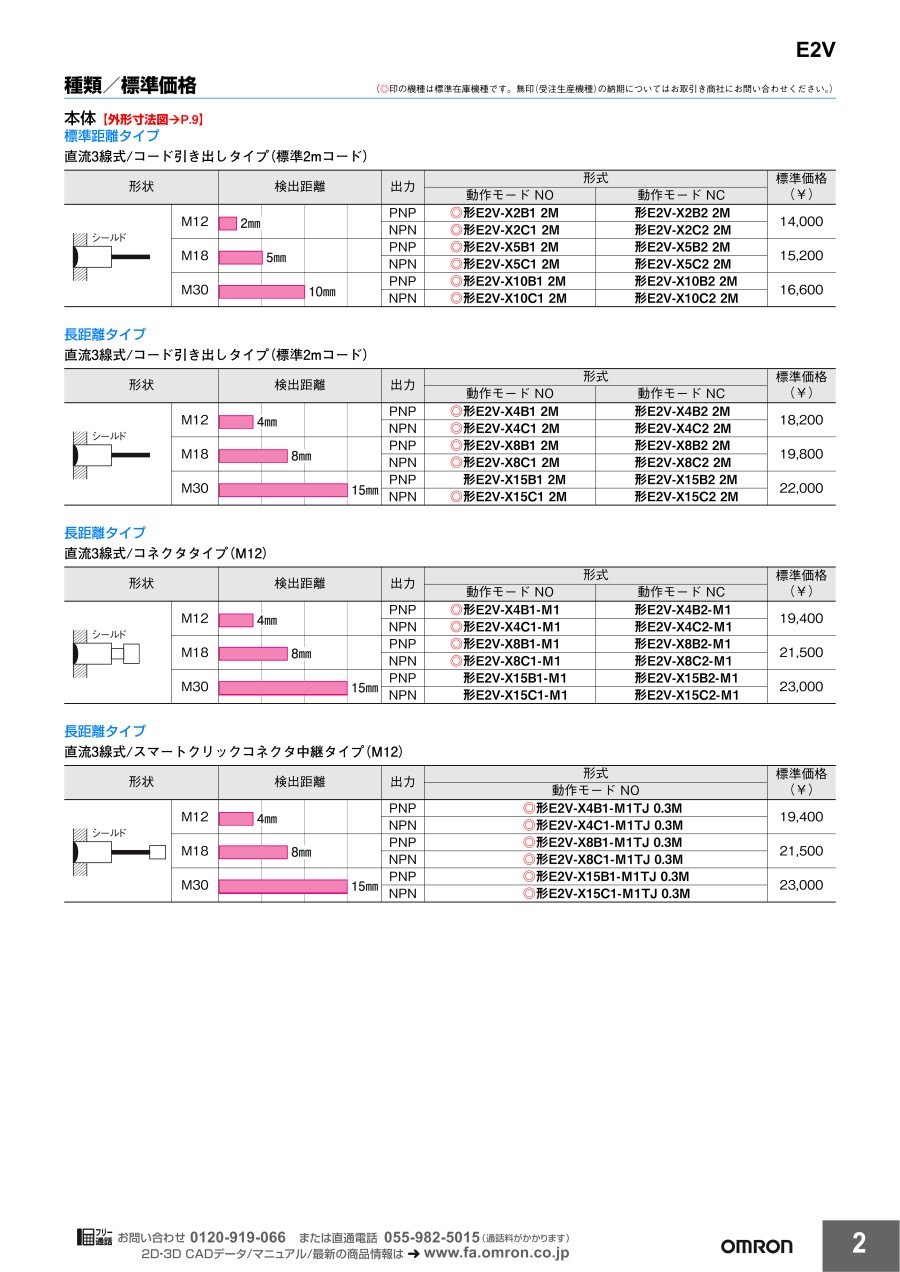

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
