透明体検出（ペットボトル検出）・小型光電センサ E3ZM-B
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 17,417円～22,196円
- 税込単価
- 19,159円～24,416円
驚異の検出性能、PETボトル検出センサ。【特長】・ボトル形状・位置・内容物に依...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品情報
外形図
回帰反射形
コード引出しタイプ
M8コネクタタイプ
製品仕様
定格/性能
| 項目 | 形式 | |||
|---|---|---|---|---|
| NPN出力 | 形E3ZM-B61（-C）/-B66（-C） | 形E3ZM-B61T（-C）/-B66T（-C）*2 | ||
| PNP出力 | 形E3ZM-B81（-C）/-B86（-C） | 形E3ZM-B81T（-C）/-B86T（-C）*2 | ||
| 検出方式 | 回帰反射形（P-opaquing機能*1による。M.S.R.機能あり） | |||
| 検出距離 | 100～500mm（形E39-RP1使用時） | |||
| 標準検出物体 | 透明丸型PETボトル500ml（φ65mm） | |||
| 指向角 | 本体:3～10° 反射板:30° | |||
| 光源（発光波長） | 赤色LED（650nm） | |||
| 電源電圧 | DC10～30V リップル（p-p）10%含む | |||
| 消費電力 | 450mW以下（電源電圧30V時 消費電流15mA以下） | 25mA以下 | ||
| 制御出力 | 負荷電源電圧DC30V以下、負荷電流100mA以下（残留電圧2V以下） オープンコレクタ出力形（NPN/PNP出力 形式によって異なります） | |||
| 動作モード | 入光時ON/しゃ光時ON ケーブル切替方式 | 入光時ON/しゃ光時ON スイッチ切替方式 | ||
| 保護回路 | 電源逆接続保護、負荷短絡保護、相互干渉防止機能、出力逆接続保護 | |||
| 応答時間 | 動作・復帰:各1ms以下 | |||
| 感度調整 | ティーチング方式 | 単回転ボリウム | ||
| 使用周囲照度 | 受光面照度 白熱ランプ:3,000lx以下、太陽光:10,000lx以下 | |||
| 周囲温度範囲 | 動作時:-40～+60℃*3*4、保存時:-40～+70℃ （ただし、氷結、結露しないこと） | 動作時:-25～+55℃*3、保存時:-40～+70℃ （ただし、氷結、結露しないこと） | ||
| 周囲湿度範囲 | 動作時:35～85%RH、保存時35～95%RH（ただし、氷結、結露しないこと） | |||
| 絶縁抵抗 | 20MΩ以上（DC500Vメガにて） | |||
| 耐電圧 | AC1,000V 50/60Hz 1min | |||
| 振動（耐久） | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2h | |||
| 衝撃（耐久） | 500m/s2 X、Y、Z各方向 3回 | |||
| 保護構造*5 | IEC60529規格 IP67/DIN40050-9規格 IP69K | |||
| 接続方式 | コード引出しタイプ（標準コード長2m）/M8・4極コネクタタイプ | |||
| 表示灯 | 動作表示灯（黄色）、安定表示灯（緑色）、ティーチング表示灯（赤色） | |||
| 質量（梱包状態） | ケーブルタイプ:約85g コネクタタイプ:約35g | コード引き出し（2m）:約70g コネクタタイプ:約20g | ||
| 材質 | ケース | SUS316L | ||
| レンズ部 | メタクリル樹脂 | |||
| 表示部 | ポリエーテルサルフォン | ポリエーテルイミド | ||
| ボタン部 | フッ素ゴム | |||
| ケーブル | 塩化ビニル | |||
| 付属品*6 | 取扱説明書、専用反射板（形E3ZM-B□□-Cのみ） | |||
*1.P-opaquing機能→デジタルカタログ7ページをご参照ください。
*2.ガラス板のような検出物体では十分に受光レベルが減衰しない可能性があります。
次のような場合には、必ず動作環境化で十分な動作確認の上、ご使用ください。
（1）5℃以上の温度変化がある場合
（2）センサやリフレクタが振動により揺れる場合
*3.-25℃以下では、コードを屈曲させないでください。
*4.反射板 形E39-RP1使用時。
形E39-RSP1、形E39-RP37の使用周囲温度範囲は-25～+55℃となります。
*5.保護構造仕様IP69Kについて
IP69Kは、ドイツ規格DIN 40050 PART9で定められた、高温・高圧水に対する保護規定です。
80℃の湯を、指定の形状のノズルから80～100BARの水圧で、供試体に放水します。水量は、14～16リットル/分です。
供試体とノズルの間隔は10～15cm、放水の方位は水平方向に0、30度、60度、90度であり、各方位につき30秒ずつ供試体を水平面上で回転させながら、実施します。
*6.取りつけ金具は別売。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,899円 ( 21,889円 ) | 1日目 |
18,821円 ( 20,703円 ) | 在庫品1日目当日出荷可能 |
19,899円 ( 21,889円 ) | 在庫品1日目当日出荷可能 |
18,821円 ( 20,703円 ) | 1日目 |
22,196円 ( 24,416円 ) | 在庫品1日目当日出荷可能 |
17,417円 ( 19,159円 ) | 1日目 |
18,298円 ( 20,128円 ) | 1日目 |
詳細情報
基本情報
驚異の検出性能、PETボトル検出センサ。
【特長】
・ボトル形状・位置・内容物に依存しない新検出方式
・汚れ、温度の影響に対する自動補正機能を搭載（E3ZM-BTを除く）
・ポリウム調整タイプも品揃え（形E3ZM-BT）
・PET・樹脂・ガラスなど様々な透明体を検出
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

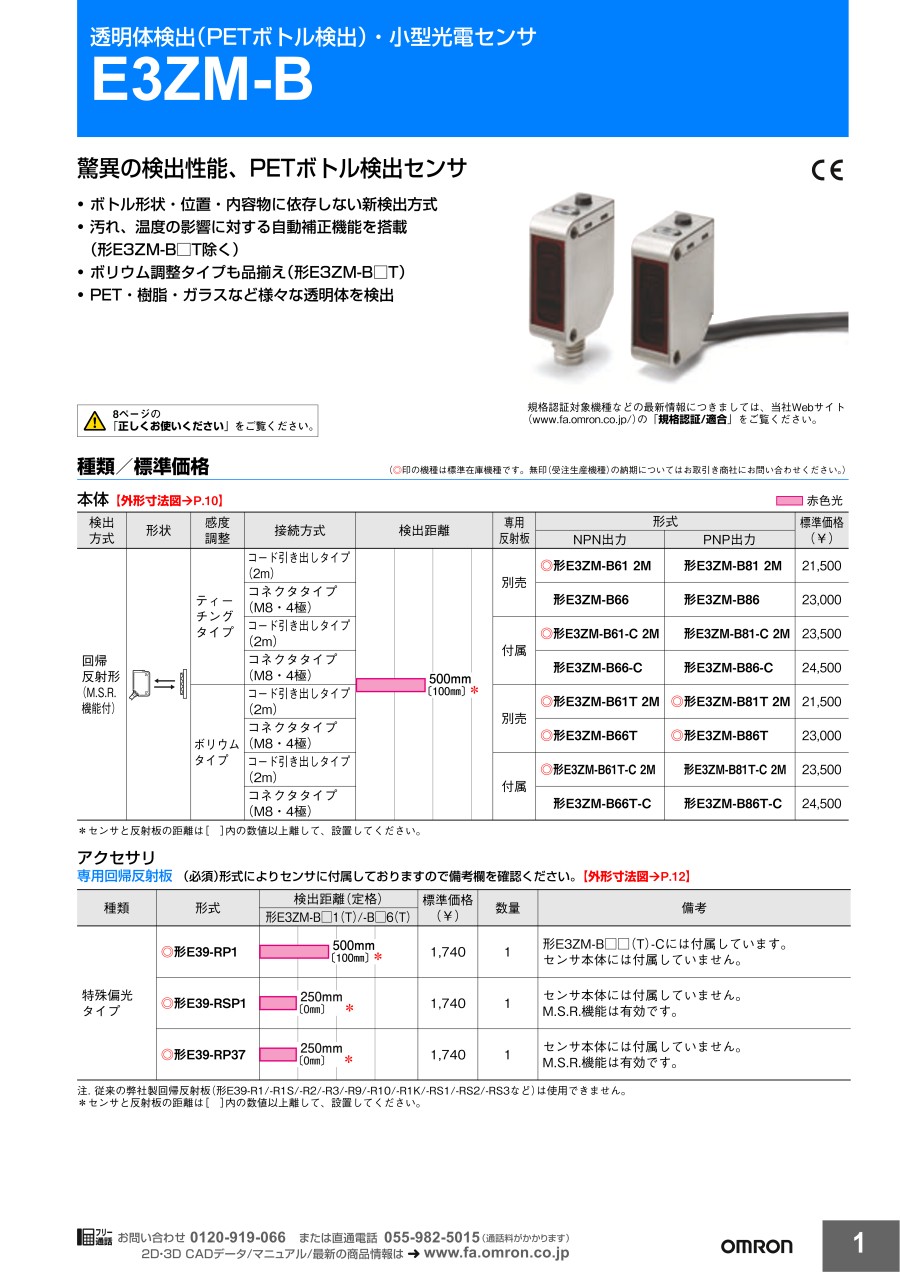

カタログ
