長距離タイプ静電容量形近接センサ E2K-C

Name: 長距離タイプ静電容量形近接センサ E2K-C
Brand: オムロン
SKU: 221000398971
Rating: 4.5 (2 reviews)

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 18,850円～29,113円

税込単価: 20,735円～32,024円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

円柱タイプ静電容量形近接センサ E2K-X

通常価格(税別)： 7,878円 (税込価格：8,666円)

通常出荷日：在庫品1日目

感度調整可能な長距離タイプ静電容量形。【特長】・CEマーキング取得（直流3線式...

詳細情報を確認する

近接センサ種類
円柱型
シールド
非シールド
アンプの種類
内蔵型
ヘッドサイズ（センサ形状円柱型） (mm)
34

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

E2K-C25M□□

*E、Fタイプ:検出表示灯（赤） Yタイプ:動作表示灯（赤）

E2K-C20M□□

製品仕様

定格/性能

標準タイプ

項目		形式
項目		形E2K-C25M□1	形E2K-C25M□2	形E2K-C25MY1	形E2K-C25MY2
標準検出距離 *		25mm
検出距離可変範囲		3～25mm
検出可能物体		導体および誘電体
標準検出物体		接地された金属板 50×50×1mm
応差		検出距離の15%以下（標準検出物体にて25mm±10%に調整時）
応答周波数		70Hz		10Hz
電源電圧（使用電圧範囲）		DC12～24V リップル（p-p）10%以下（DC10～30V）		AC100～220V（AC90～250V） 50/60Hz
消費電流		E、Fタイプ：10mA以下（DC12V時）、16mA以下（DC24V時）
漏れ電流		Yタイプ：1mA以下（AC100V50/60Hz時）、2mA以下（AC200V50/60Hz時）（出力はOFF状態）
制御出力	開閉容量	200mA以下		5～200mA（抵抗負荷）
制御出力	残留電圧	2V以下（負荷電流200mA、コード長2m時）		「特性データ」→デジタルカタログ4ページ参照
表示灯		検出表示（赤色）		動作表示（赤色）
動作モード（検出物体接近時）		E1、F1、Y1タイプ：NO E2、F2、Y2タイプ：NC 詳細は「入出力段回路図」のタイムチャート→デジタルカタログ5、6ページ参照
保護回路		逆接続保護、サージ吸収		サージ吸収
周囲温度範囲		動作時、保存時：各-25～+70℃（ただし、氷結、結露しないこと）
周囲湿度範囲		動作時、保存時：各35～95%RH（ただし、結露しないこと）
温度の影響		-10～+55℃の温度範囲内で+23℃時の検出距離の±15%以下 -25～+70℃の温度範囲内で+23℃時の検出距離の±25%以下
温度の影響
電圧の影響		定格電源電圧±15%の範囲内で定格電源電圧時の検出距離の±2%以下		定格電源電圧AC100V+20%、-10% AC200V±20%の範囲内で定格電源電圧時の検出距離の±2%以下


絶縁抵抗		50MΩ以上（DC500Vメガにて）充電部一括とケース間
耐電圧		AC1,000V 50/60Hz 1min 充電部一括とケース間		AC1,500V 50/60Hz 1min 充電部一括とケース間
振動（耐久）		10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃（耐久）		500m/s² X、Y、Z各方向 10回
保護構造		IEC規格 IP66
接続方式		コード引き出しタイプ（標準コード長2m）
質量（梱包状態）		約200g
材質	ケース	耐熱ABS
材質	検出面	耐熱ABS
付属品		専用取りつけ具、M4ねじ、取扱説明書

*標準検出物体における検出距離です。他の材質については「特性データ」→デジタルカタログ4ページを参照ください。

耐ノイズタイプ

項目		形式
項目		形E2K-C20MC1	形E2K-C20MC2	形E2K-C20MT1	形E2K-C20MT2
標準検出距離 *1		20mm
検出距離可変範囲		3～20mm
検出可能物体		導体および誘電体
標準検出物体		接地された金属板 50×50×1mm
応差		検出距離の15%以下（標準検出物体にて20mm±10%に調整時）
応答周波数 *2		40Hz		AC電源時 25Hz、DC電源時 40Hz
電源電圧（使用電圧範囲）		DC12～24V リップル（p-p）10%以下（DC10～30V）		AC24～240V（50/60Hz）、DC24～240V （AC20～250V 50/60Hz、DC20～250V）
消費電流		13mA以下（DC24V時）		-
漏れ電流		-		1.5mA以下（DC24V時）、1.7mA以下（AC110V50/60Hz時）、 2.5mA以下（AC250V50/60Hz時）「特性データ」→デジタルカタログ4ページ参照



制御出力	開閉容量	250mA以下		5～200mA（抵抗負荷）
	残留電圧	2.5V以下（負荷電流250mA、コード長2m時）		AC電源時：10V以下、DC電源時：8V以下「特性データ」→デジタルカタログ4ページ参照
	残留電圧	2.5V以下（負荷電流250mA、コード長2m時）		AC電源時：10V以下、DC電源時：8V以下「特性データ」→デジタルカタログ4ページ参照
表示灯		動作表示（黄色）
動作モード（検出物体接近時）		C1、T1タイプ：NO C2、T2タイプ：NC 詳細は「入出力段回路図」のタイムチャート→デジタルカタログ5、6ページ参照
保護回路		逆接続保護、負荷短絡保護		-
周囲温度範囲		動作時、保存時：各-25～+70℃（ただし、氷結、結露しないこと）
周囲温度範囲		動作時、保存時：各35～95%RH（ただし、結露しないこと）
温度の影響		-10～+55℃の温度範囲内で+23℃時の検出距離の±15%以下 -25～+70℃の温度範囲内で+23℃時の検出距離の±25%以下
温度の影響
電圧の影響		定格電源電圧±15%の範囲内で定格電源電圧時の検出距離の±2%以下
絶縁抵抗		50MΩ以上（DC500Vメガにて）充電部一括とケース間
耐電圧		AC1,000V 50/60Hz 1min 充電部一括とケース間		AC1,500V 50/60Hz 1min 充電部一括とケース間
振動（耐久）		10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃（耐久）		500m/s² X、Y、Z各方向 10回
保護構造		IEC規格 IP65
接続方式 *3		コード引き出しタイプ（コード長2m）
質量（梱包状態）		約240g
材質	ケース	PBT
材質	検出面	PBT
付属品		専用取りつけ具、M4ねじ、取扱説明書

*1.標準検出物体における検出距離です。他の材質については「特性データ」→デジタルカタログ4ページを参照ください。
*2.応答周波数は平均値です。
*3.コード長は2mのみです。延長は断面積0.5mm²以上のコードを用いて延長ください。

型番リスト

表示件数

型番

検出距離（範囲）

(mm)

種類詳細

出力形式

動作モード

検出距離

(mm)

コード長

(m)

保護構造

取得規格

最小発注数量

11～20	耐ノイズタイプ	直流3線式NPN	NO	3～20	2	IP65	CE/IEC	1個
11～20	耐ノイズタイプ	直流3線式NPN	NC	3～20	2	IP65	CE/IEC	1個
11～20	耐ノイズタイプ	交流直流両用2線式	NO	3～20	2	IP65	CE/IEC	1個
21～50	標準タイプ	直流3線式NPN	NO	3～25	2	IP66	CE/IEC	1個
21～50	標準タイプ	直流3線式NPN	NO	3～25	5	IP66	CE/IEC	1個
21～50	標準タイプ	直流3線式NPN	NC	3～25	2	IP66	CE/IEC	1個
21～50	標準タイプ	直流3線式PNP	NO	3～25	2	IP66	CE/IEC	1個
21～50	標準タイプ	交流2線式	NO	3～25	2	IP66	CE/IEC/CCC	1個
21～50	標準タイプ	交流2線式	NC	3～25	2	IP66	CE/IEC/CCC	1個

通常単価(税別) (税込単価)	通常出荷日

21,071円 ( 23,178円 )	在庫品1日目当日出荷可能
29,113円 ( 32,024円 )	1日目
28,012円 ( 30,813円 )	1日目
18,850円 ( 20,735円 )	在庫品1日目当日出荷可能
25,105円 ( 27,616円 )	在庫品1日目当日出荷可能
18,850円 ( 20,735円 )	在庫品1日目当日出荷可能
18,850円 ( 20,735円 )	在庫品1日目当日出荷可能
22,016円 ( 24,218円 )	在庫品1日目当日出荷可能
24,106円 ( 26,517円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

感度調整可能な長距離タイプ静電容量形。
【特長】
・CEマーキング取得（直流3線式、交流直流両用2線式）
・より強いノイズ環境でも使用ができるタイプもご用意（耐ノイズタイプ）

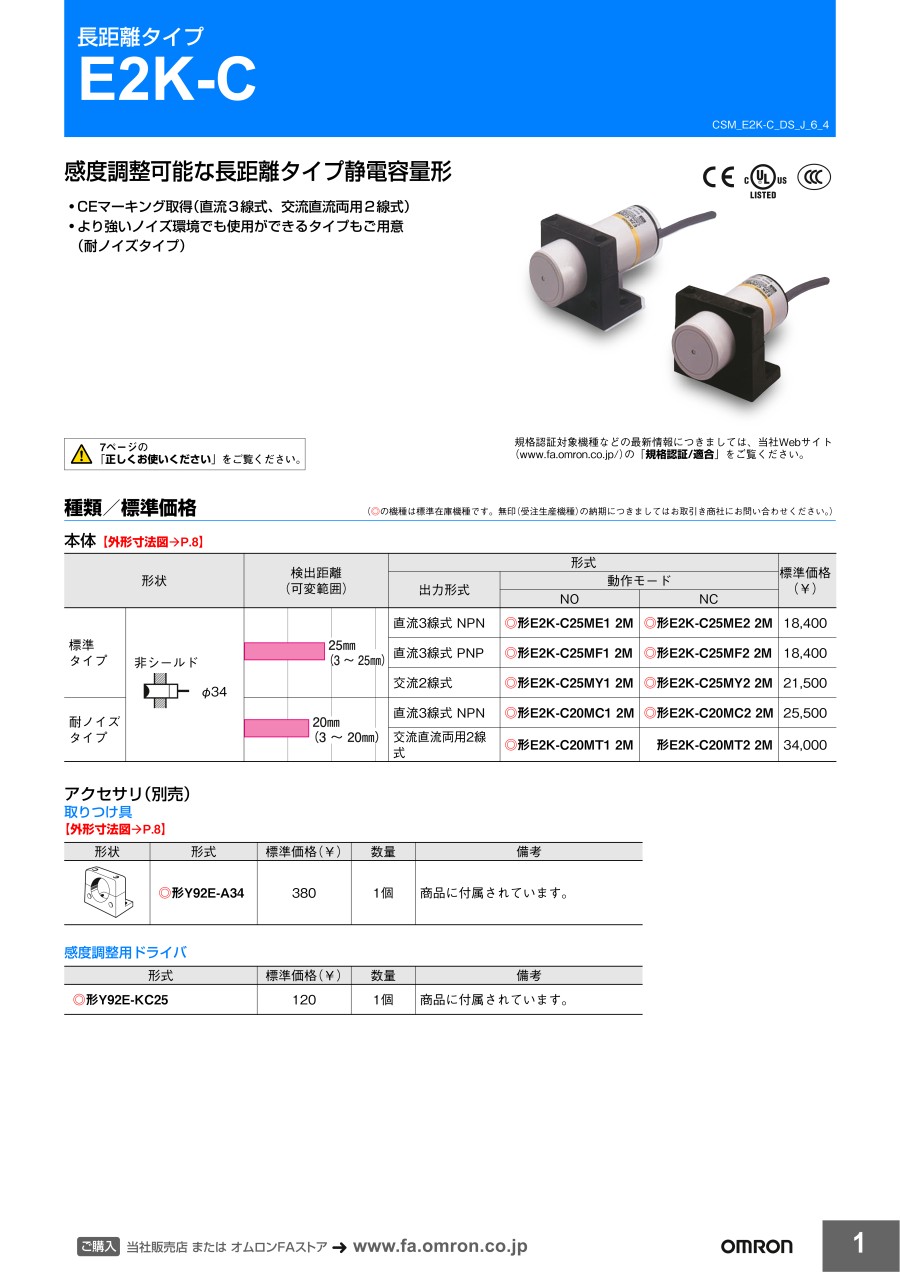

カタログ
