オムロン

超長距離タイプ近接センサ【TL-L】

カタログ |

通常単価(税別): 58,850円

税込単価: 64,735円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・磁性体、非磁性体を問わず検出距離100mm。・磁性体も、非磁性体も1...

近接センサ種類
円柱型
検出距離（範囲） (mm)
101～
シールド
非シールド
アンプの種類
内蔵型
ヘッドサイズ（センサ形状円柱型） (mm)
106
出力形式
直流3線式NPN
動作モード
NO
検出距離 (mm)
100
接続仕様
コード引き出しタイプ
電源電圧
DC10～30V
コード長 (m)
1
保護構造
IP66

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

型番:

TL-L100-7 1M

閲覧中の商品と併せてご検討ください

－閉じる

TL-L100-7 1Mの仕様・寸法情報

近接センサ種類

円柱型

検出距離（範囲）(mm)

101～

シールド

非シールド

アンプの種類

内蔵型

ヘッドサイズ（センサ形状円柱型）(mm)

106

出力形式

直流3線式NPN

動作モード

検出距離(mm)

100

接続仕様

コード引き出しタイプ

電源電圧

DC10～30V

コード長(m)

保護構造

IP66

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

*ビニル絶縁丸形コードφ6、3芯
（導体断面積:0.3mm²、絶縁体径:φ1.85mm）
標準1m

製品仕様

定格/性能

項目		出力仕様
		電流出力タイプ
		形TL-L100-7
検出距離		100mm±10%
設定距離		0～80mm
応差		検出距離の15%以下
検出可能物体		磁性金属、非磁性金属
標準検出物体		鉄200×200×1mm
応答時間		100ms以下
電源電圧（使用電圧範囲）		DC10～30Vリップル（p-p）10%含む
消費電流		DC40mA以下
制御出力（残留電圧）		DC200mA以下（1V以下）
表示灯		動作表示（赤色）
動作モード（検出物体接近時）		NO
保護回路		逆接続保護、サージ吸収
周囲温度範囲		動作時、保存時: 各-25～+55℃ （ただし、氷結、結露しないこと）
周囲湿度範囲		動作時、保存時: 各35～95%RH （ただし、結露しないこと）
温度の影響		-10～+40℃の温度範囲内で+20℃時の検出距離の30%以下
電圧の影響		定格電源電圧±10%の範囲内で定格電源電圧時、検出距離の±5%以下
絶縁抵抗		5MΩ以上（DC500Vメガにて）充電部一括とケース間
耐電圧		AC500V 50/60Hz 1min 充電部一括とケース間
振動（耐久）		10～55Hz 複振幅1.5mm X、Y、Z各方向2h
衝撃（耐久）		200m/s² X、Y、Z各方向10回
保護構造		IEC規格 IP66
接続方式		コード引き出しタイプ（標準コード長 1m）
質量（梱包状態）		約1.5kg
材質		ケース:アルミダイカスト検出面:エポキシ樹脂
付属品		取扱説明書

型番リスト

表示件数

型番

TL-L100-7 1M

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

58,850円

( 64,735円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・磁性体、非磁性体を問わず検出距離100mm。
・磁性体も、非磁性体も100mmの長距離検出が可能。
・水中タイプもご用意。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

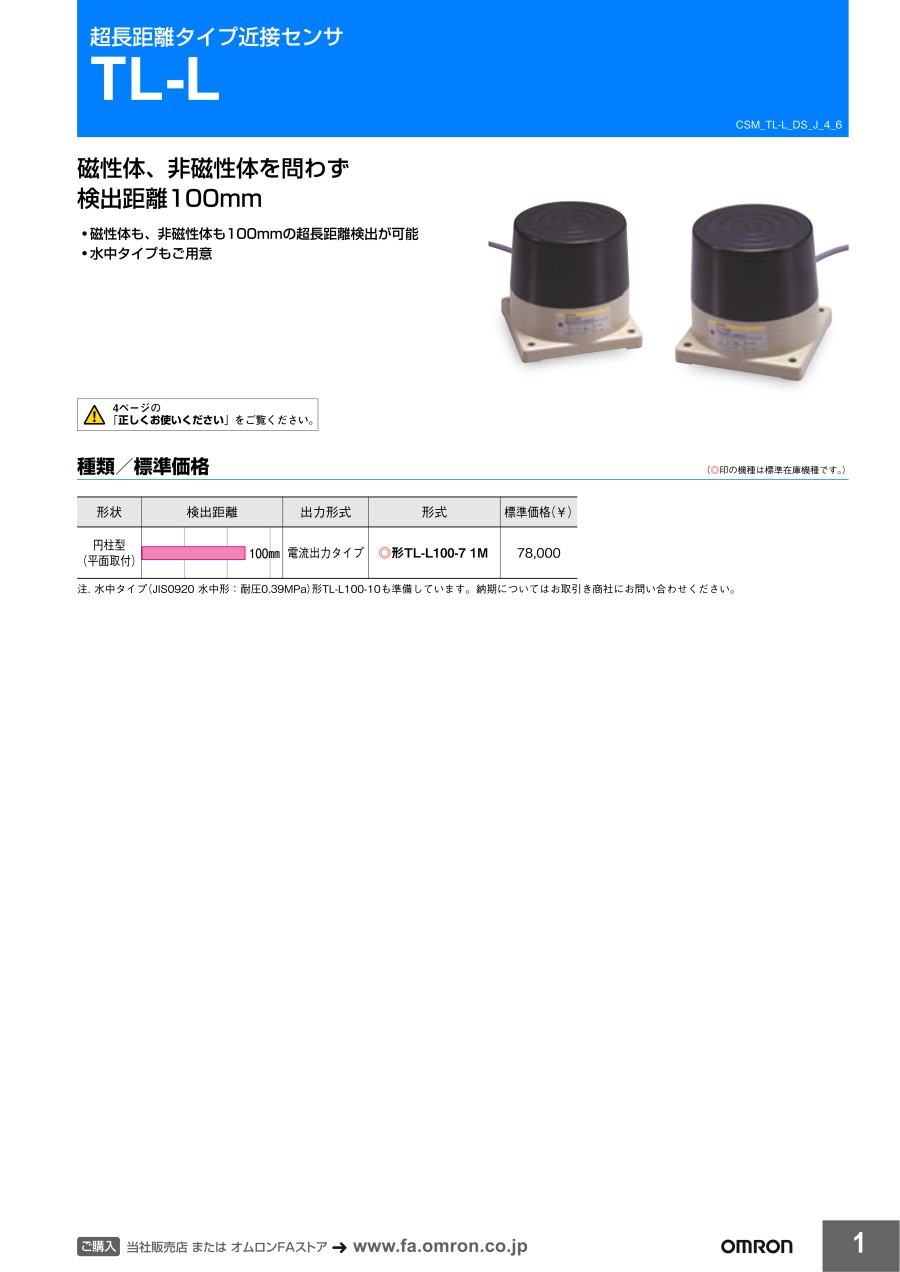

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超長距離タイプ近接センサ【TL-L】の型番TL-L100-7 1Mのページです。型番TL-L100-7 1Mに関する仕様情報を記載しております。
