項目		形式
項目		形TL-Q5MD□	形TL-N7MD□	形TL-N12MD□	形TL-N20MD□
検出距離		5mm±10%	7mm±10%	12mm±10%	20mm±10%
設定距離		0～4mm	0～5.6mm	0～9.6mm	0～16mm
応差		検出距離の10%以下
検出可能物体		磁性金属（非磁性金属は検出距離が低下します。「特性データ」→デジタルカタログ6ページ参照）
標準検出物体		鉄18×18×1mm	鉄30×30×1mm	鉄40×40×1mm	鉄50×50×1mm
応答周波数 *		500Hz			300Hz
電源電圧（使用電圧範囲）		DC12～24V リップル（p-p）10%以下（DC10～30V）
漏れ電流		0.8mA以下
制御出力	開閉容量	3～100mA
制御出力	残留電圧	3.3V以下（負荷電流100mA、コード長2m時）
表示灯		D1タイプ：動作表示（赤色）、設定表示（緑色） D2タイプ：動作表示（赤色）
動作モード（検出物体接近時）		D1タイプ：NO D2タイプ：NC 詳細は「入出力段回路図」のタイムチャート→デジタルカタログ7ページ参照
保護回路		負荷短絡保護、サージ吸収
周囲温度範囲		動作時、保存時：各-25～+70℃（ただし、氷結、結露しないこと）
周囲湿度範囲		動作時、保存時：各35～95%RH（ただし、結露しないこと）
温度の影響		-25～+70℃の温度範囲内で+23℃時、検出距離の±10%以下
電圧の影響		定格電源電圧±15%の範囲内で定格電源電圧時、検出距離の±2.5%以下
絶縁抵抗		50MΩ以上（DC500Vメガにて）充電部一括とケース間
耐電圧		AC1,000V 1min 充電部一括とケース間
振動（耐久）		10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃（耐久）		500m/s² X、Y、Z各方向 3回	1,000m/s² X、Y、Z各方向 10回
保護構造		IEC規格 IP67、オムロン社内規格耐油
接続方式		コード引き出しタイプ（標準コード長2m）
質量（梱包状態）		約85g	約165g	約235g	約330g
材質	ケース	耐熱ABS
材質	検出面	耐熱ABS
付属品		取扱説明書	取りつけ金具、取りつけ用+ねじ（M4×25）、取扱説明書	取りつけ金具、取りつけ用+ねじ（M4×30）、取扱説明書	取りつけ金具、取りつけ用+ねじ（M5×40）、取扱説明書

*応答周波数は、平均値です。測定条件は、標準検出物体をもちい検出体の間隔は、標準検出物体の2倍とし、設定距離は、検出距離の1/2とします。

直流3線式

項目		形式
項目		形TL-Q2MC1	形TL-Q5MC□/形TL-Q5MB1
検出距離		2mm±15%	5mm±10%
設定距離		0～1.5mm	0～4mm
応差		検出距離の10%以下
検出可能物体		磁性金属（非磁性金属は検出距離が低下します。「特性データ」→デジタルカタログ6ページ参照）
標準検出物体		鉄8×8×1mm	鉄15×15×1mm
応答時間		-	2ms以下
応答周波数 *		500Hz
電源電圧（使用電圧範囲）		DC12～24V リップル（p-p）10%以下（DC10～30V）
消費電流		15mA以下（DC24V、無負荷時）	10mA以下（DC24V時）
制御出力	開閉容量	NPNオープンコレクタ 100mA以下（DC30V以下）	形TL-Q5MC□： NPNオープンコレクタ、50mA以下（DC30V以下）形TL-Q5MB□： PNPオープンコレクタ、50mA以下（DC30V以下）
制御出力	残留電圧	1V以下（負荷電流100mAおよびコード長2m時）	1V以下（負荷電流50mAおよびコード長2m時）
表示灯		検出表示（赤色）
動作モード（検出物体接近時）		NO	B1/C1タイプ：NO C2タイプ：NC
動作モード（検出物体接近時）		詳細は「入出力段回路図」のタイムチャート→デジタルカタログ7ページ参照
保護回路		逆接続保護、サージ吸収
周囲温度範囲		動作時、保存時：各-10～+60℃ （ただし、氷結、結露しないこと）	動作時、保存時：各-25～+70℃ （ただし、氷結、結露しないこと）
周囲湿度範囲		動作時、保存時：各35～95%RH（ただし、結露しないこと）
温度の影響		-10～+60℃の温度範囲内で+23℃時、検出距離の±10%以下	-25～+70℃の温度範囲内で+23℃時、検出距離の±20%以下
電圧の影響		定格電源電圧±10%の範囲内で定格電源電圧時、検出距離の±2.5%以下
絶縁抵抗		50MΩ以上（DC500Vメガにて）充電部一括とケース間	5MΩ以上（DC500Vメガにて）充電部一括とケース間
耐電圧		AC1,000V 1min 充電部一括とケース間	AC500V 50/60Hz 1min 充電部一括とケース間
振動（耐久）		10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃（耐久）		1,000m/s² X、Y、Z各方向 10回	200m/s² X、Y、Z各方向 10回
保護構造		IEC規格 IP67、オムロン社内規格耐油	IEC規格 IP67
接続方式		コード引き出しタイプ（標準コード長2m）
質量（梱包状態）		約60g	約90g
材質	ケース	耐熱ABS
材質	検出面	耐熱ABS
付属品		取扱説明書	-

*応答周波数は、平均値です。測定条件は標準検出物体を用い、検出体の間隔は標準検出物体の2倍とし、設定距離は検出距離の1/2とします。

直流3線式/交流2線式

項目		形式
項目		形TL-N5ME□、形TL-N5MY□	形TL-N10ME□、形TL-N10MY□、形TL-N10MF1	形TL-N20ME□、形TL-N20MY□
検出距離		5mm±10%	10mm±10%	20mm±10%
設定距離		0～4mm	0～8mm	0～16mm
応差		検出距離の15%以下
検出可能物体		磁性金属（非磁性金属は検出距離が低下します。「特性データ」→デジタルカタログ6、7ページ参照）
標準検出物体		鉄30×30×1mm	鉄40×40×1mm	鉄50×50×1mm
応答周波数 *1		E/Fタイプ：500Hz Yタイプ：10Hz		Eタイプ：40Hz Yタイプ：10Hz
電源電圧 *2 （使用電圧範囲）		E/Fタイプ：DC12～24V リップル（p-p）10%以下（DC10～30V） Yタイプ：AC100～220V（AC90～250V）50/60Hz
消費電流		E/Fタイプ：8mA以下（DC12V時）、15mA以下（DC24V時）
漏れ電流		Yタイプ：「特性データ」→デジタルカタログ5ページ参照
制御出力	開閉容量	E/Fタイプ：100mA以下（DC12V時）、200mA以下（DC24V時） Yタイプ：10 ～200mA
制御出力	残留電圧	E/Fタイプ：1V以下（200mA時） Yタイプ：「特性データ」→デジタルカタログ5ページ参照
表示灯		E/Fタイプ：検出表示（赤色） Yタイプ：動作表示（赤色）
動作モード（検出物体接近時）		E1/F1/Y1タイプ：NO E2/Y2タイプ：NC 詳細は「入出力段回路図」のタイムチャート→デジタルカタログ7ページ参照
保護回路		Eタイプ：逆接続保護、サージ吸収 Yタイプ：サージ吸収
周囲温度範囲		動作時、保存時：各-25～+70℃（ただし、氷結、結露しないこと）
周囲湿度範囲		動作時、保存時：各35～95%RH（ただし、結露しないこと）
温度の影響		-25～+70℃の温度範囲内で+23℃時、検出距離の±10%以下
電圧の影響		E/Fタイプ：定格電源電圧±10%の範囲内で定格電源電圧時、検出距離の±2.5%以下 Yタイプ：定格電源電圧±10%の範囲内で定格電源電圧時、検出距離の±1%以下
絶縁抵抗		50MΩ以上（DC500Vメガにて）充電部一括とケース間
耐電圧		E/Fタイプ：AC1,000V 50/60Hz 1min 充電部一括とケース間 Yタイプ：AC2,000V 50/60Hz 1min 充電部一括とケース間
振動（耐久）		10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃（耐久）		500m/s² X、Y、Z各方向 10回
保護構造		IEC規格 IP67、オムロン社内規格耐油
接続方式		コード引き出しタイプ（標準コード長2m）
質量（梱包状態）		約190g	約240g	約340g
材質	ケース	耐熱ABS
材質	検出面	耐熱ABS
付属品		Eタイプ：取りつけ金具、取りつけ用+ねじ（M4×25）、取扱説明書 Yタイプ：取扱説明書	E/Fタイプ：取りつけ金具、取りつけ用+ねじ（M4×30）、取扱説明書 Yタイプ：取扱説明書	Eタイプ：取りつけ金具、取りつけ用+ねじ（M5×40）、取扱説明書 Yタイプ：取扱説明書

*1.応答周波数は、平均値です。測定条件は標準検出物体を用い、検出体の間隔は標準検出物体の2倍とし、設定距離は検出距離の1/2とします。
*2.Eタイプ（直流開閉形）はDC24V±10%（平均値）の全波整流の電源で使用できます。

型番リスト

表示件数

型番

検出距離（範囲）

(mm)

出力形式

動作モード

検出距離

(mm)

電源電圧

コード長

(m)

発振周波数区分

標準検出物体

取得規格

RoHS?

最小発注数量

～5	直流3線式NPN	NO	5	DC12～24V	2	標準	鉄30×30×1mm	CE/IEC	-	1個
～5	直流3線式NPN	NO	5	DC12～24V	5	標準	鉄30×30×1mm	CE/IEC	-	1個
～5	直流3線式NPN	NC	5	DC12～24V	2	標準	鉄30×30×1mm	CE/IEC	-	1個
～5	直流3線式NPN	NC	5	DC12～24V	5	標準	鉄30×30×1mm	CE/IEC	6	1個
～5	交流2線式	NO	5	AC100～220V	2	標準	鉄30×30×1mm	CE/IEC/CCC	-	1個
6～10	直流2線式	NO	7	DC12～24V	2	標準	鉄30×30×1mm	CE/IEC	-	1個
6～10	直流2線式	NO	7	DC12～24V	5	標準	鉄30×30×1mm	CE/IEC	-	1個
6～10	直流2線式	NC	7	DC12～24V	2	標準	鉄30×30×1mm	CE/IEC	-	1個
6～10	直流2線式	NO	7	DC12～24V	2	異周波	鉄30×30×1mm	CE/IEC	-	1個
6～10	直流3線式NPN	NO	10	DC12～24V	2	標準	鉄40×40×1mm	CE/IEC	-	1個
6～10	直流3線式NPN	NO	10	DC12～24V	5	標準	鉄40×40×1mm	CE/IEC	-	1個
6～10	直流3線式NPN	NC	10	DC12～24V	2	標準	鉄40×40×1mm	CE/IEC	-	1個
6～10	直流3線式NPN	NC	10	DC12～24V	5	標準	鉄40×40×1mm	CE/IEC	-	1個
6～10	直流3線式NPN	NO	10	DC12～24V	2	異周波	鉄40×40×1mm	CE/IEC	-	1個
6～10	直流3線式PNP	NO	10	DC12～24V	5	標準	鉄40×40×1mm	CE/IEC	-	1個
6～10	交流2線式	NO	10	AC100～220V	2	標準	鉄40×40×1mm	CE/IEC/CCC	-	1個
11～20	直流2線式	NO	12	DC12～24V	2	標準	鉄40×40×1mm	CE/IEC	-	1個
11～20	直流2線式	NO	12	DC12～24V	5	標準	鉄40×40×1mm	CE/IEC	-	1個
11～20	直流2線式	NC	12	DC12～24V	2	標準	鉄40×40×1mm	CE/IEC	-	1個
11～20	直流2線式	NO	12	DC12～24V	2	異周波	鉄40×40×1mm	CE/IEC	-	1個
11～20	直流2線式	NO	20	DC12～24V	2	標準	鉄50×50×1mm	CE/IEC	-	1個
11～20	直流2線式	NO	20	DC12～24V	5	標準	鉄50×50×1mm	CE/IEC	-	1個
11～20	直流2線式	NC	20	DC12～24V	2	標準	鉄50×50×1mm	CE/IEC	-	1個
11～20	直流2線式	NO	20	DC12～24V	2	異周波	鉄50×50×1mm	CE/IEC	-	1個
11～20	直流3線式NPN	NO	20	DC12～24V	2	標準	鉄50×50×1mm	CE/IEC	-	1個
11～20	直流3線式NPN	NO	20	DC12～24V	5	標準	鉄50×50×1mm	CE/IEC	-	1個
11～20	直流3線式NPN	NC	20	DC12～24V	2	標準	鉄50×50×1mm	CE/IEC	-	1個
11～20	交流2線式	NO	20	AC100～220V	2	標準	鉄50×50×1mm	CE/IEC/CCC	-	1個
11～20	交流2線式	NC	20	AC100～220V	2	標準	鉄50×50×1mm	CE/IEC	-	1個
～5	直流3線式NPN	NO	2	DC12～24V	2	標準	鉄8×8×1mm	CE/IEC	-	1個
～5	直流3線式NPN	NO	2	DC12～24V	5	標準	鉄8×8×1mm	CE/IEC	-	1個
～5	直流3線式NPN	NO	5	DC12～24V	2	標準	鉄15×15×1mm	CE/IEC	-	1個
～5	直流3線式NPN	NO	5	DC12～24V	5	標準	鉄15×15×1mm	CE/IEC	-	1個
～5	直流3線式NPN	NC	5	DC12～24V	2	標準	鉄15×15×1mm	CE/IEC	-	1個
～5	直流3線式NPN	NC	5	DC12～24V	5	標準	鉄15×15×1mm	CE/IEC	-	1個
～5	直流3線式NPN	NO	5	DC12～24V	2	異周波	鉄15×15×1mm	CE/IEC	-	1個
～5	直流2線式	NO	5	DC12～24V	2	標準	鉄18×18×1mm	CE/IEC	-	1個
～5	直流2線式	NO	5	DC12～24V	5	標準	鉄18×18×1mm	CE/IEC	-	1個
～5	直流2線式	NC	5	DC12～24V	2	標準	鉄18×18×1mm	CE/IEC	-	1個

通常単価(税別) (税込単価)	通常出荷日

4,589円 ( 5,048円 )	在庫品1日目当日出荷可能
5,550円 ( 6,105円 )	在庫品1日目当日出荷可能
4,589円 ( 5,048円 )	在庫品1日目当日出荷可能
4,264円 ( 4,690円 )	89日目
6,989円 ( 7,688円 )	在庫品1日目当日出荷可能
4,689円 ( 5,158円 )	在庫品1日目当日出荷可能
4,889円 ( 5,378円 )	在庫品1日目当日出荷可能
4,689円 ( 5,158円 )	在庫品1日目当日出荷可能
4,149円 ( 4,564円 )	在庫品1日目当日出荷可能
4,589円 ( 5,048円 )	在庫品1日目当日出荷可能
5,689円 ( 6,258円 )	在庫品1日目当日出荷可能
4,589円 ( 5,048円 )	在庫品1日目当日出荷可能
5,100円 ( 5,610円 )	在庫品1日目当日出荷可能
4,233円 ( 4,656円 )	在庫品1日目当日出荷可能
4,589円 ( 5,048円 )	1日目
8,943円 ( 9,837円 )	在庫品1日目当日出荷可能
4,989円 ( 5,488円 )	在庫品1日目当日出荷可能
4,854円 ( 5,339円 )	在庫品1日目当日出荷可能
4,298円 ( 4,728円 )	在庫品1日目当日出荷可能
4,690円 ( 5,159円 )	1日目
7,240円 ( 7,964円 )	1日目
8,689円 ( 9,558円 )	1日目
7,989円 ( 8,788円 )	1日目
6,917円 ( 7,609円 )	71日目
7,240円 ( 7,964円 )	在庫品1日目当日出荷可能
8,589円 ( 9,448円 )	在庫品1日目当日出荷可能
7,589円 ( 8,348円 )	在庫品1日目当日出荷可能
11,050円 ( 12,155円 )	在庫品1日目当日出荷可能
12,048円 ( 13,253円 )	在庫品1日目当日出荷可能
3,646円 ( 4,011円 )	在庫品1日目当日出荷可能
4,289円 ( 4,718円 )	在庫品1日目当日出荷可能
3,789円 ( 4,168円 )	在庫品1日目当日出荷可能
4,889円 ( 5,378円 )	在庫品1日目当日出荷可能
3,789円 ( 4,168円 )	在庫品1日目当日出荷可能
3,775円 ( 4,153円 )	89日目
3,989円 ( 4,388円 )	在庫品1日目当日出荷可能
3,789円 ( 4,168円 )	在庫品1日目当日出荷可能
4,389円 ( 4,828円 )	在庫品1日目当日出荷可能
3,898円 ( 4,288円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

豊富な機種で種々の用途に対応。
【特長】
・取りつけ簡単、高速パルス発生器、高速回転制御などに
・金属直取りつけが可能（-Nタイプ）
・種類が豊富なため各種リミット制御、計数制御などに最適（-Nタイプ）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

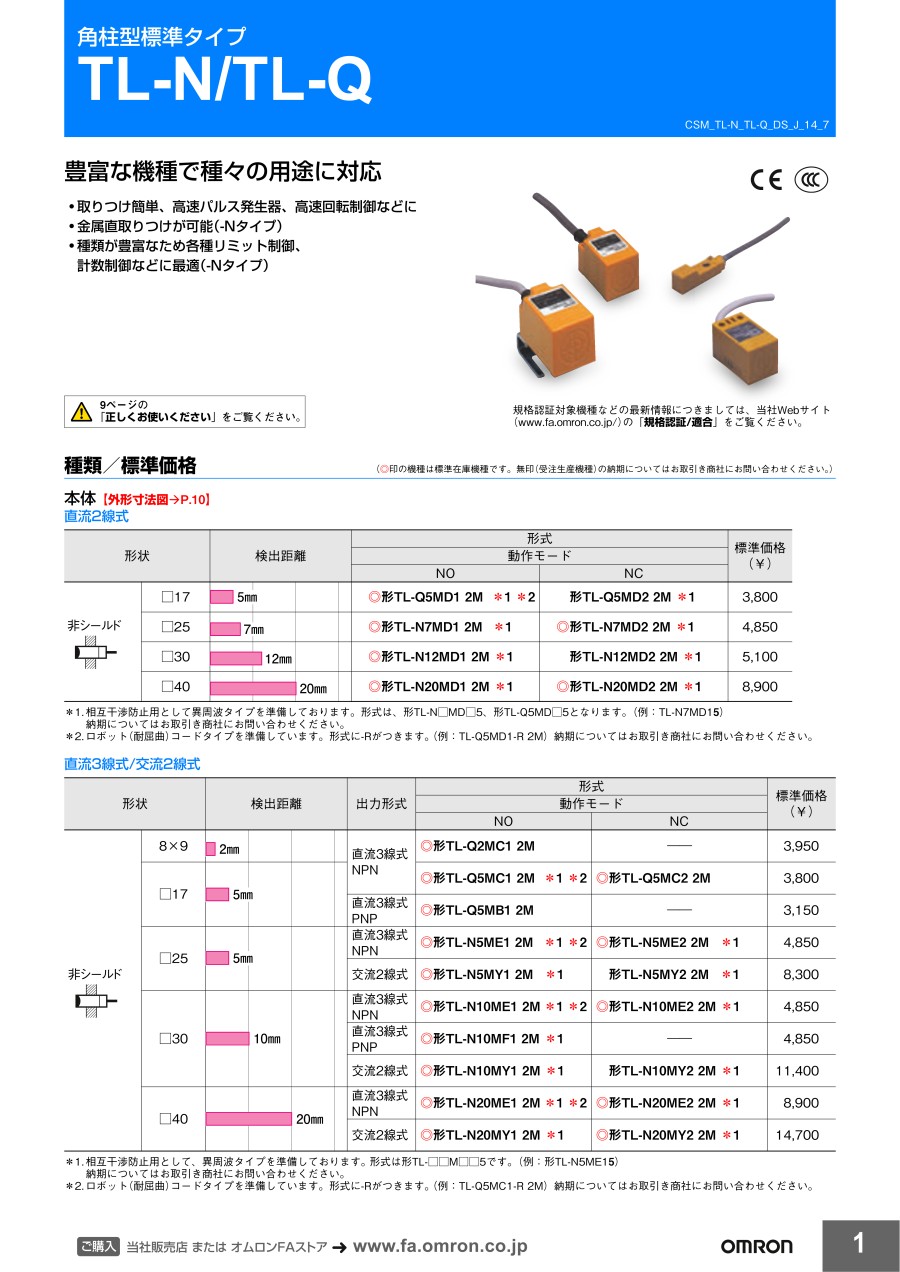

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
Ｍ12丸型防水コネクタハーネス
防水保護等級IP69Kと耐油・難燃(VW-1)、耐屈曲性能を備えたM12丸型コネクタハーネス

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
