商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

コード引き出しタイプ

長距離タイプ

標準タイプ

コネクタ中継タイプ

長距離タイプ

標準タイプ

製品仕様

定格/性能

長距離タイプ

項目		形式
項目		形E2EQ-X4X1 形E2EQ-X4X1-M1（T）J	形E2EQ-X8X1 形E2EQ-X8X1-M1（T）J	形E2EQ-X15X1 形E2EQ-X15X1-M1（T）J
検出距離		4mm±10%	8mm±10%	15mm±10%
設定距離*1		0～3.2mm	0～6.4mm	0～12mm
応差		検出距離の15%以下
標準検出物体		鉄12×12×1mm	鉄18×18×1mm	鉄30×30×1mm
応答周波数*2		1kHz	0.5kHz	0.25kHz
制御出力	開閉容量	3～100mA
制御出力	残留電圧*3	5V以下（負荷電流100mA、コード長2m時）
動作モード（検出物体接近時）		NO詳細は「入出力段回路図」のタイムチャート→デジタルカタログ5ページ参照
保護回路		サージ吸収、負荷短絡保護
周囲温度範囲		動作時:-25～+70℃、保存時:-40～+85℃（ただし、氷結、結露しないこと）
温度の影響		-40～+85℃の温度範囲内で+23℃時、検出距離の±15%以内 -25～+70℃の温度範囲内で+23℃時、検出距離の±10%以内		-25～+70℃の温度範囲内で+23℃時、検出距離の±15%以内
電圧の影響		定格電源電圧±15%の範囲内で定格電源電圧時、測定距離の±1%以内
衝撃（耐久）		1,000m/s² X、Y、Z各方向 10回
接続方式		コード引き出しタイプ（標準コード長2m）、コネクタ中継タイプ
質量（梱包状態）	コード引き出しタイプ	約65g	約140g	約190g
質量（梱包状態）	コネクタ中継タイプ	約20g	約40g	約90g

*1.緑色の表示灯が点灯する範囲でお使いください。
*2.応答周波数は、平均値です。
*3.残留電圧が5Vとなりますので接続機器とのインターフェース条件を確認の上ご使用ください。

標準タイプ

項目		形式
項目		形E2EQ-X3D1 形E2EQ-X3D1-M1（T）GJ	形E2EQ-X7D1 形E2EQ-X7D1-M1（T）GJ	形E2EQ-X10D1 形E2EQ-X10D1-M1（T）GJ
検出距離		3mm±10%	7mm±10%	10mm±10%
設定距離		0～2.4mm	0～5.6mm	0～8mm
応差		検出距離の10%以下
標準検出物体		鉄12×12×1mm	鉄18×18×1mm	鉄30×30×1mm
応答周波数*		1kHz	500Hz	400Hz
制御出力	開閉容量	3～100mA
制御出力	残留電圧	3V以下（負荷電流100mA、コード長2m時）
動作モード（検出物体接近時）		NO詳細は「入出力段回路図」のタイムチャート→デジタルカタログ5ページ参照
保護回路		負荷短絡保護、サージ吸収
周囲温度範囲		動作時、保存時:各-25～+70℃（ただし、氷結、結霧しないこと）
温度の影響		-25～+70℃の温度範囲内で+23℃時、検出距離の±10%以下
電圧の影響		定格電源電圧±15%の範囲内で定格電源電圧時、検出距離の±2.5%以下
衝撃（耐久）		1,000m/s² X、Y、Z各方向 10回
接続方式		形E2EQ-X□D1タイプ:コード引き出しタイプ（標準コード長2m）形E2EQ-X□D1-M1GJタイプ:コネクタ中継タイプ（標準コード長300mm）
質量（梱包状態）	コード引き出しタイプ	約120g	約160g	約220g
質量（梱包状態）	コネクタ中継タイプ	約80g	約110g	約190g

*応答周波数は、平均値です。
測定条件は、標準検出物体を用い検出体の間隔は標準検出物体の2倍とし、設定距離は検出距離の1/2とします。

共通

項目		形式
項目		形E2EQ-X4X1 形E2EQ-X4X1-M1（T）J 形E2EQ-X3D1 形E2EQ-X3D1-M1（T）GJ	形E2EQ-X8X1 形E2EQ-X8X1-M1（T）J 形E2EQ-X7D1 形E2EQ-X7D1-M1（T）GJ	形E2EQ-X15X1 形E2EQ-X15X1-M1（T）J 形E2EQ-X10D1 形E2EQ-X10D1-M1（T）GJ
検出可能物体		磁性金属（非磁性金属は検出距離が低下します。「特性データ」→デジタルカタログ4ページ参照）
電源電圧（使用電圧範囲）		DC12～24V リップル（p-p）10%以下（DC10～30V）
漏れ電流		0.8mA以下
表示灯		動作表示（赤色）、設定表示（緑色）
周囲湿度範囲		動作時、保存時:各35～95%RH（ただし、結露しないこと）
絶縁抵抗		50MΩ以上（DC500Vメガにて）充電部一括とケース間
耐電圧		AC1,000V 1min 充電部一括とケース間
振動（耐久）		10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
保護構造		IEC規格IP67、オムロン社内規格耐油
材質	ケース	フッ素樹脂コーティング（基材:黄銅）
	検出面	フッ素樹脂
	締付ナット	フッ素樹脂コーティング（基材:黄銅）
	歯付座金	鉄亜鉛メッキ
付属品		取扱説明書

型番リスト

表示件数

型番

検出距離（範囲）

(mm)

ヘッドサイズ（センサ形状ネジ型）

種類詳細

出力形式

動作モード

検出距離

(mm)

接続仕様

コード長

(m)

RoHS?

最小発注数量

～5	M12	スパッタ対策タイプ（IO-Link シリーズ）COM2：38.4 kbps	-	PNP NO/NC切替式	3	コード引き出しタイプ	2	6	1個
～5	M12	スパッタ対策タイプ（IO-Link シリーズ）COM3：230.4 kbps	-	PNP NO/NC切替式	3	コード引き出しタイプ	2	6	1個
～5	M12	スパッタ対策タイプ（IO-Link シリーズ）COM2：38.4 kbps	-	PNP NO/NC切替式	3	M12スマートクリックコネクタ中継タイプ	0.3	6	1個
～5	M12	スパッタ対策タイプ（IO-Link シリーズ）COM3：230.4 kbps	直流3線式PNP	PNP NO/NC切替式	3	スマートクリックコネクタ中継タイプ（M12）	0.3	-	1個
～5	M12	スパッタ対策標準タイプ	直流2線式	NO	3	コード引き出しタイプ	2	-	1個
～5	M12	スパッタ対策標準タイプ	直流2線式	NO	3	コード引き出しタイプ	5	-	1個
～5	M12	スパッタ対策標準タイプ	直流2線式 ①-④ピン配置	NO	3	コネクタ中継タイプ(M12)	0.3	-	1個
～5	M12	スパッタ対策長距離タイプ	直流2線式	NO	3	コネクタ中継タイプ(M12)	0.3	-	1個
～5	M12	スパッタ対策標準タイプ	直流2線式 ①-④ピン配置	NO	3	スマートクリックコネクタ中継タイプ（M12）	0.3	-	1個
6～10	M18	スパッタ対策タイプ（IO-Link シリーズ）COM2：38.4 kbps	-	PNP NO/NC切替式	7	コード引き出しタイプ	2	6	1個
6～10	M18	スパッタ対策タイプ（IO-Link シリーズ）COM2：38.4 kbps	-	PNP NO/NC切替式	7	M12スマートクリックコネクタ中継タイプ	0.3	6	1個
6～10	M18	スパッタ対策タイプ（IO-Link シリーズ）COM3：230.4 kbps	直流3線式PNP	PNP NO/NC切替式	7	スマートクリックコネクタ中継タイプ（M12）	0.3	-	1個
6～10	M18	スパッタ対策標準タイプ	直流2線式	NO	7	コード引き出しタイプ	2	-	1個
6～10	M18	スパッタ対策標準タイプ	直流2線式	NO	7	コード引き出しタイプ	5	-	1個
6～10	M18	スパッタ対策標準タイプ	直流2線式 ①-④ピン配置	NO	7	コネクタ中継タイプ(M12)	0.3	-	1個
6～10	M18	スパッタ対策長距離タイプ	直流2線式（無極性）③-④ピン配置	NO	7	コネクタ中継タイプ(M12)	0.3	-	1個
6～10	M18	スパッタ対策標準タイプ	直流2線式 ①-④ピン配置	NO	7	スマートクリックコネクタ中継タイプ（M12）	0.3	-	1個
6～10	M30	スパッタ対策タイプ（IO-Link シリーズ）COM2：38.4 kbps	直流3線式PNP	PNP NO/NC切替式	10	コード引き出しタイプ	2	-	1個
6～10	M30	スパッタ対策タイプ（IO-Link シリーズ）COM2：38.4 kbps	-	PNP NO/NC切替式	10	M12スマートクリックコネクタ中継タイプ	0.3	6	1個
6～10	M30	スパッタ対策タイプ（IO-Link シリーズ）COM3：230.4 kbps	直流3線式PNP	PNP NO/NC切替式	10	スマートクリックコネクタ中継タイプ（M12）	0.3	-	1個
6～10	M30	スパッタ対策標準タイプ	直流2線式	NO	10	コード引き出しタイプ	2	-	1個
6～10	M30	スパッタ対策標準タイプ	直流2線式 ①-④ピン配置	NO	10	コネクタ中継タイプ(M12)	0.3	-	1個
6～10	M30	スパッタ対策標準タイプ	直流2線式 ①-④ピン配置	NO	10	スマートクリックコネクタ中継タイプ（M12）	0.3	-	1個

通常単価(税別) (税込単価)	通常出荷日

12,212円 ( 13,433円 )	51日目
12,212円 ( 13,433円 )	51日目
13,391円 ( 14,730円 )	51日目
15,180円 ( 16,698円 )	51日目
10,899円 ( 11,989円 )	在庫品1日目当日出荷可能
13,899円 ( 15,289円 )	1日目
12,899円 ( 14,189円 )	在庫品1日目当日出荷可能
11,899円 ( 13,089円 )	在庫品1日目当日出荷可能
9,966円 ( 10,963円 )	在庫品1日目当日出荷可能
13,018円 ( 14,320円 )	51日目
14,133円 ( 15,546円 )	51日目
16,022円 ( 17,624円 )	51日目
11,899円 ( 13,089円 )	在庫品1日目当日出荷可能
11,377円 ( 12,515円 )	1日目
11,899円 ( 13,089円 )	在庫品1日目当日出荷可能
10,879円 ( 11,967円 )	在庫品1日目当日出荷可能
11,848円 ( 13,033円 )	在庫品1日目当日出荷可能
16,726円 ( 18,399円 )	51日目
15,622円 ( 17,184円 )	51日目
17,711円 ( 19,482円 )	51日目
13,150円 ( 14,465円 )	1日目
11,899円 ( 13,089円 )	在庫品1日目当日出荷可能
14,899円 ( 16,389円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

スパッタ対策用ふっ素樹脂コーティング近接センサ。
【特長】
・抜群の耐スパッタ性
・長距離タイプをシリーズ追加
最長検出距離15mm
・スマートクリックコネクタ中継タイプも品揃え

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

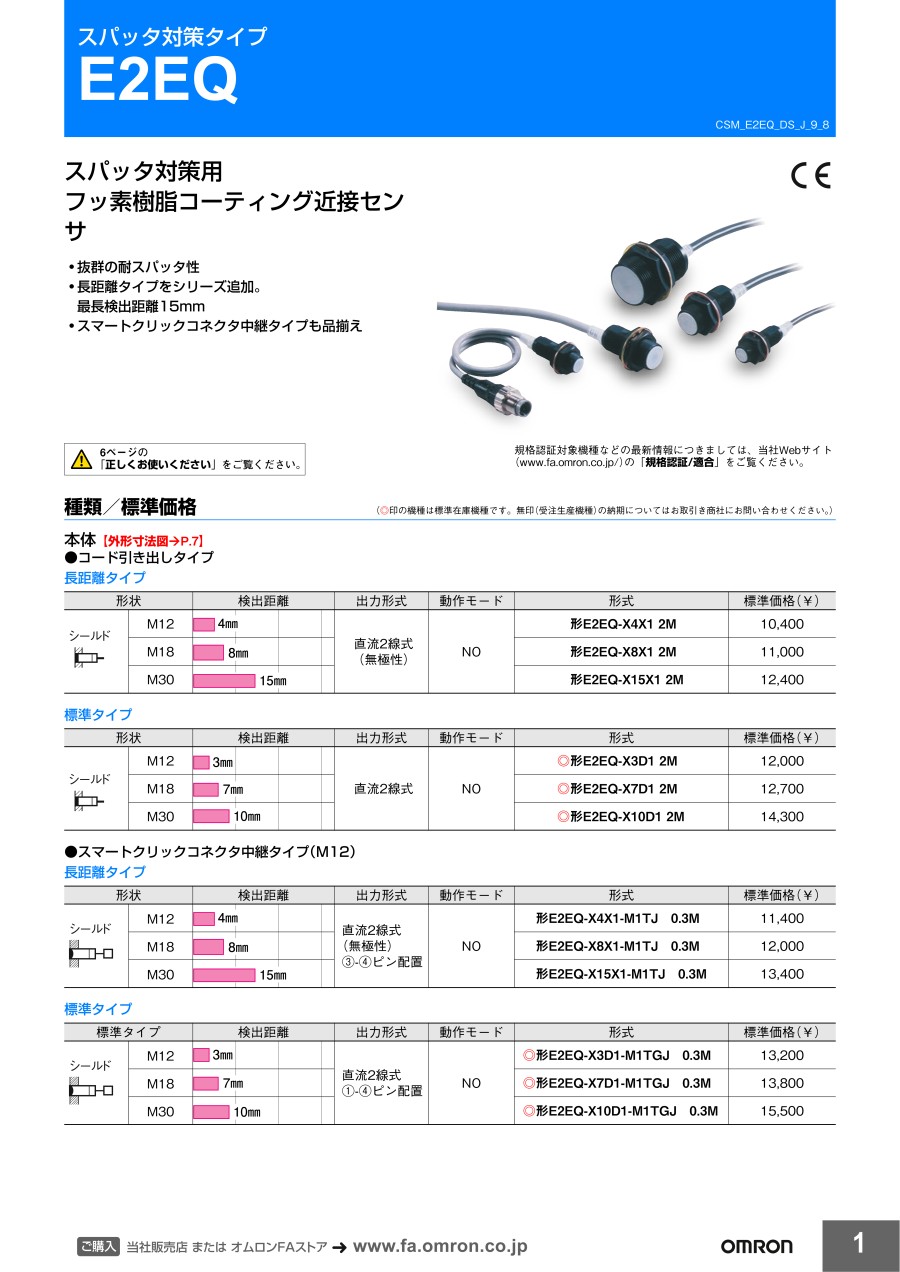

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
