オムロン

距離設定形メタルケース光電センサ E3S-CL

カタログ |

通常単価(税別): 18,961円～23,899円

税込単価: 20,857円～26,289円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

距離を設定するだけで種々な色のワークも安定検出。【特長】・色・材質によらず安定...

種類
光電センサ
検出方式
拡散反射
アンプ種類
内蔵型
検出タイプ反射形詳細
距離設定形
検出物体
不透明体
出力形式
NPN/PNP 切替式
動作モード
入光時ON/しゃ光時ON 切替式
使用周囲温度 (℃)
-25～+55
接続方式
コード引出しタイプ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

注. 出力切替スイッチ、動作切替スイッチ、距離設定ボリウムはカバーを開けた中にあります。

製品仕様

定格/性能

項目		形式
項目		形E3S-CL1	形E3S-CL2
検出方法		距離設定形
検出範囲		5～200mm（白画用紙200×200mm） ※設定距離200mmの時	5～500mm（白画用紙200×200mm） ※設定距離500mmの時
設定範囲		40～200mm（白画用紙200×200mm）	50～500mm（白画用紙200×200mm）
応差		設定距離の2%以下	設定距離の10%以下
反射率特性（白黒誤差）*1		設定距離の2%以下	設定距離の10%以下
光源（発光波長）		赤色発光ダイオード（700nm）	赤外発光ダイオード（860nm）
電源電圧		DC10～30V〔リップル（p-p）10%含む〕
消費電流		35mA以下	50mA以下
制御出力		負荷電源電圧DC30V以下、負荷電流100mA以下（残留電圧 NPN出力:1.2V以下、PNP出力:2.0V以下）オープンコレクタ出力形（NPN/PNP出力スイッチ切替式）入光時ON/しゃ光時ON スイッチ切替式
保護回路		電源逆接続保護、出力短絡保護、相互干渉防止機能
応答時間		動作・復帰:各1ms以下	動作・復帰:各2ms以下
距離設定		6回転エンドレス・ボリウム（インジケータ付）
使用周囲照度		受光面照度白熱ランプ:5,000lx以下、太陽光:10,000lx以下
周囲温度範囲		動作時:-25～+55℃、保存時:-40～+70℃（ただし、氷結、結露しないこと）
周囲湿度範囲		動作時:35～85%RH、保存時:35～95%RH（ただし、結露しないこと）
絶縁抵抗		20MΩ以上（DC500Vメガにて）
耐電圧		AC1,000V 50/60Hz 1mim
振動（耐久）		10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃（耐久）		500m/s² X、Y、Z各方向 3回
保護構造		IEC規格 IP67、NEMA 6P （ただし、屋内使用に限る）*2	IEC規格 IP67（社内規格耐油）、NEMA 6P （ただし、屋内使用に限る）*2
接続方式		コード引き出しタイプ（標準コード長2m）
質量（梱包状態）		約170g
材質	ケース	亜鉛ダイカスト
	操作部カバー	ポリエーテルサルフォン
	レンズ部	メタクリル樹脂
	取りつけ金具	ステンレス（SUS304）
付属品		取りつけ金具、六角ボルト M4×12（ばね座金、平座金付）、調整用ドライバ、取扱説明書

*1. 標準白画用紙（反射率90%）と標準黒紙（反射率5%）の検出距離差異
*2. NEMA（National Electrical Manufacturers Association:米国電機工業会）規格

型番リスト

表示件数

型番

検出距離【区分】

検出距離詳細

(mm)

光源

使用環境

応答時間

(ms)

コード長

(m)

最小発注数量

～200	5～200	赤色光	標準	1	2	1個
～200	5～200	赤色光	標準	1	5	1個
～500	5～500	赤外光	耐油	2	2	1個
～500	5～500	赤外光	耐油	2	5	1個

通常単価(税別) (税込単価)	通常出荷日

20,318円 ( 22,350円 )	在庫品1日目当日出荷可能
18,961円 ( 20,857円 )	1日目
23,899円 ( 26,289円 )	在庫品1日目当日出荷可能
21,338円 ( 23,472円 )	1日目

詳細情報

基本情報

基本情報

距離を設定するだけで種々な色のワークも安定検出。
【特長】
・色・材質によらず安定検出。白黒誤差は2％以下です（E3S-CL1）
・500mmの長距離検出が可能です（形E3S-CL2）
・背景の影響を受けにくい（応差2％以下：形E3S-CL1）
・メタルケース、保護構造IP67、耐油仕様（形E3S-CL2）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

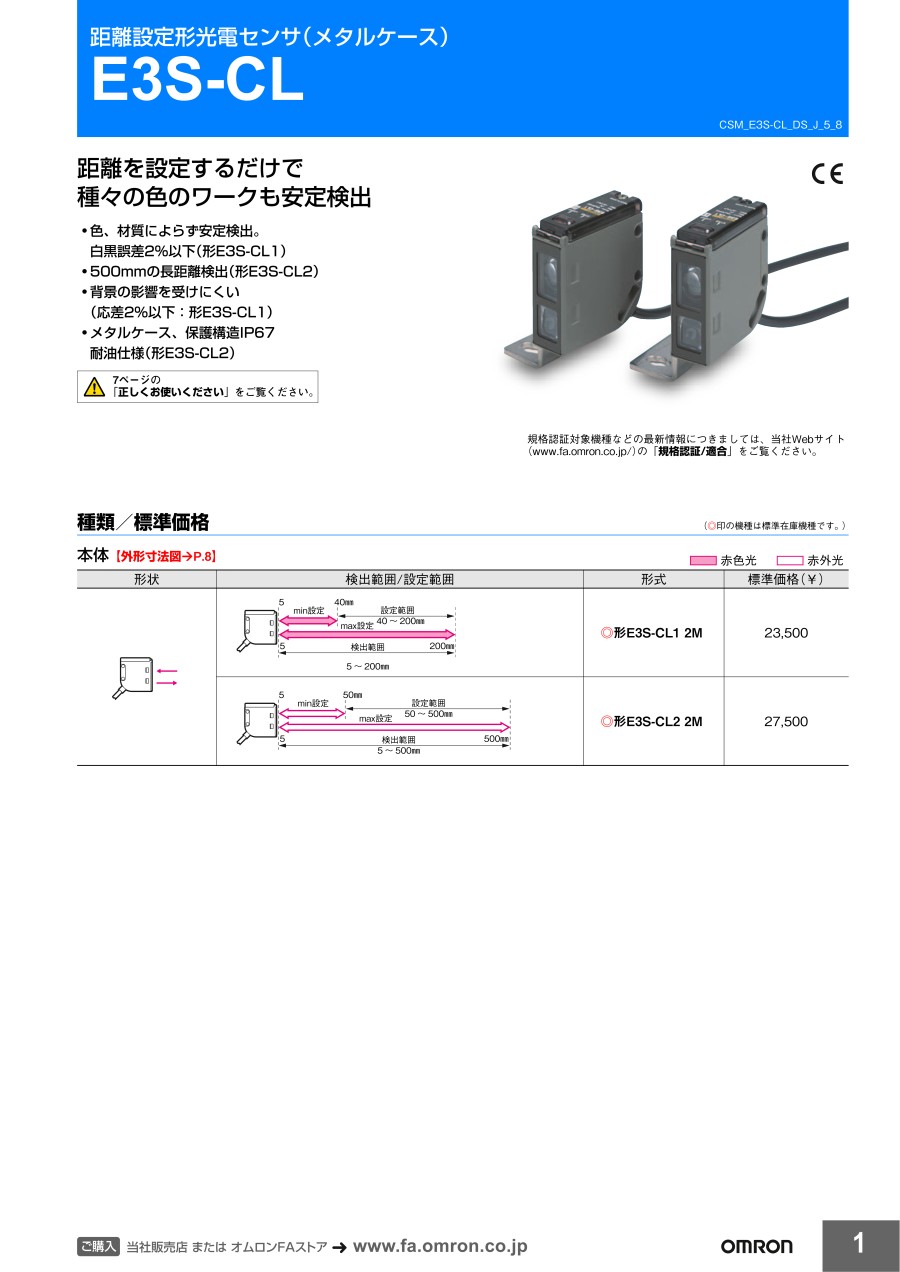

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
