耐薬品タイプ静電容量形近接センサ 【E2KQ-X】
- 通常単価(税別)
- 21,899円～28,899円
- 税込単価
- 24,089円～31,789円
感度ボリウム付、ふっ素樹脂タイプ静電容量形。【特長】・優れた耐薬品性、耐油性（...
詳細情報を確認する
未確定：候補が2型番あります。
商品情報
外形図
単位：mm
指定なき寸法公差：公差等級 IT16
指定なき寸法公差：公差等級 IT16
製品仕様
定格／性能
| 型番 | E2KQ-X10ME1 | E2KQ-X10ME2 | |
|---|---|---|---|
| 標準検出距離*1 | 10mm | ||
| 検出距離可変範囲 | 6～10mm | ||
| 応差 | 検出距離の4～20% | ||
| 検出可能物体 | 導体および誘電体 | ||
| 標準検出物体 | 接地された金属板50×50×1mm | ||
| 応答周波数 | 35Hz | ||
| 電源電圧 （使用電圧範囲） | DC12～24V リップル（p-p）10%以下（DC10～30V） | ||
| 消費電流 | 15mA以下 | ||
| 制御出力 | 開閉容量 | 100mA | |
| 残留電圧 | 1.5V以下（負荷電流100mA、コード長2m時） | ||
| 表示灯 | 検出表示（赤色） | ||
| 動作モード （検出物体接近時） | NO | NC | |
| 保護回路 | 逆接続保護、サージ吸収 | ||
| 周囲温度範囲 | 動作時：-10～+55℃、保存時：-25～+55℃（ただし、氷結、結露しないこと） | ||
| 周囲湿度範囲 | 動作時、保存時：各35～85%RH（ただし、結露しないこと） | ||
| 温度の影響 | -10～+55℃の温度範囲内で+23℃時、検出距離の±15%以下 | ||
| 電圧の影響 | 定格電源電圧±20%の範囲内で定格電源電圧時、検出距離の±2%以下 | ||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）充電部一括とケース間 | ||
| 耐電圧 | AC500V 50／60Hz 1min 充電部一括とケース間 | ||
| 振動（耐久） | 10～55Hz 複振幅1.5mm X、Y、Z各方向2h | ||
| 衝撃（耐久） | 500m/s2 X、Y、Z各方向 3回 | ||
| 保護構造 | IEC規格 IP66、オムロン社内規格 耐油 | ||
| 接続方式 | コード引き出しタイプ（標準コード長2m） | ||
| 質量（梱包状態） | 約150g | ||
| 材質 | ケース、検出面 | フッ素樹脂 | |
| 締めつけナット | |||
| ケーブル | 塩化ビニル（別途保護が必要です） | ||
| 付属品 | 調整用ドライバ、取扱説明書 | ||
*1：表記の数字は標準検出物体における検出距離です。
取りつけ穴加工寸法
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,899円 ( 24,089円 ) | 在庫品1日目当日出荷可能 |
28,899円 ( 31,789円 ) | 1日目 |
詳細情報
基本情報
感度ボリウム付、ふっ素樹脂タイプ静電容量形。
【特長】
・優れた耐薬品性、耐油性（ふっ素樹脂ケース）。
・検出物体に合わせて距離調整可能（感度ボリウム）。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

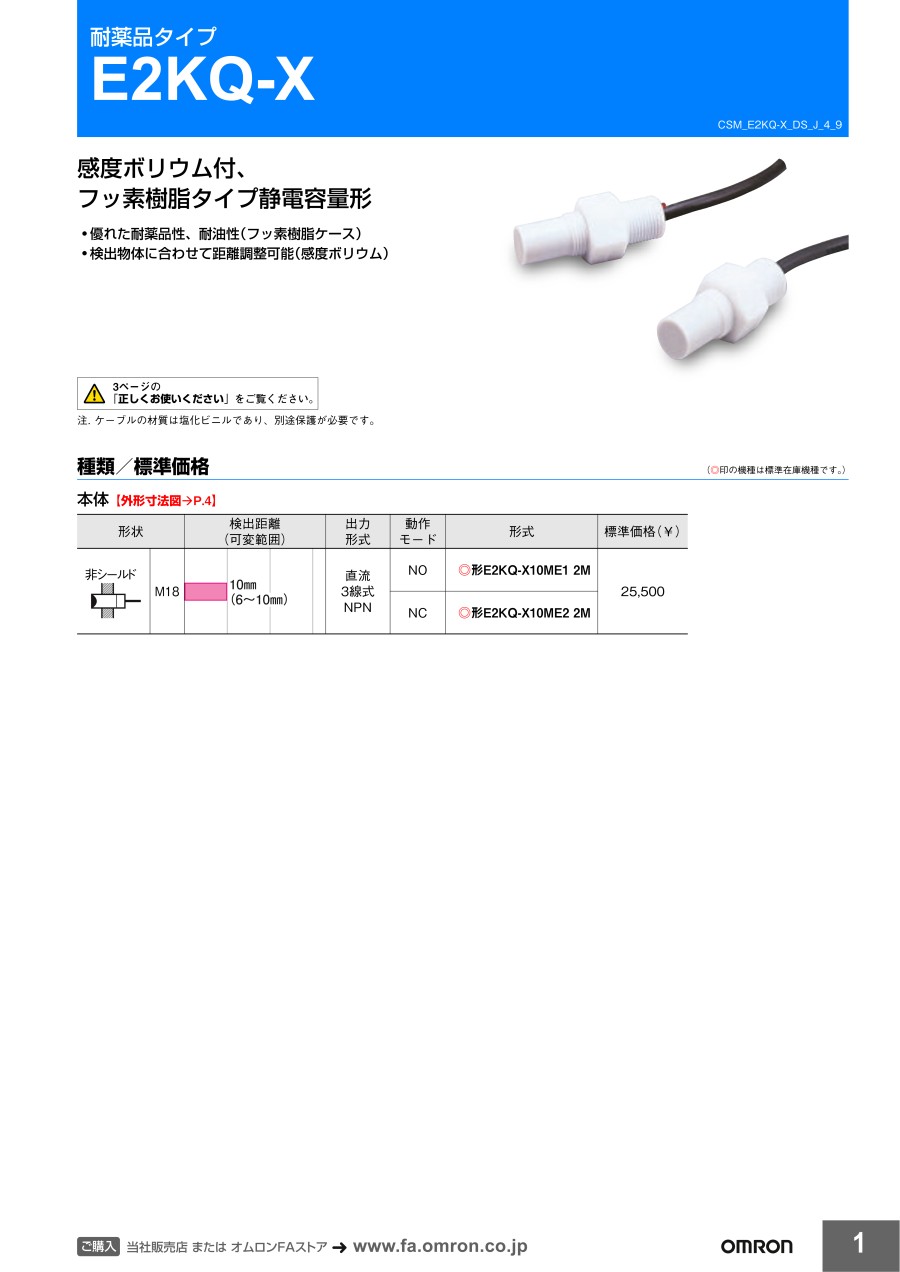

カタログ
耐薬品タイプ静電容量形近接センサ 【E2KQ-X】のレビュー
設備に使用
3
3.02018/10/30
貯留ホッパーにて原料の検知用センサーとして使用しています。食品原料に対しての利用となるため、万全を期してノーマルタイプで...もっと読む
