液面レベル検出用静電容量形近接センサ 【E2K-L】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 16,018円～24,899円
- 税込単価
- 17,620円～27,389円
パイプ・液体の色に影響を受けない液面レベルセンサ。【特長】・バイパス管取りつけ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品情報
外形図
E2K-L13MC□
E2K-L26MC□
製品仕様
定格/性能
| 項目 | 形式 | |||
|---|---|---|---|---|
| 形E2K-L13MC□ | 形E2K-L26MC□ | |||
| 適用パイプ | 材質 | 非金属 | ||
| サイズ | 外径 | φ8～11mm | φ12～26mm | |
| 肉厚 | 1mm以下 | 1.5mm以下 | ||
| 検出可能物体 | 液体* | |||
| 繰り返し距離精度 | ±0.2mm以下 | |||
| 応差 （管のサイズ、溶液により変動するため参考値） | 0.6～5mm | 0.3～3mm | ||
| 電源電圧（使用電圧） | DC12～24V リップル10%以下（DC10.8～30V） | |||
| 消費電流 | 12mA以下 | |||
| 制御出力 | 開閉容量 | 100mA以下 | ||
| 残留電圧 | 1V以下（負荷電流:100mA、コード長:2m時） | |||
| 検出液面位置 | 凹マーク位置 詳細は→近接センサ テクニカルガイド操作編参照 | |||
| 表示灯 | 検出表示（橙色） | |||
| 周囲温度範囲 | 使用時:0～+55℃、保存時:-10～+65℃（ただし、氷結・結露のないこと） | |||
| 周囲湿度範囲 | 使用時・保存時:各25～85%RH（ただし、結露のないこと） | |||
| 温度の影響 | 0～+55℃の温度範囲内で+23℃時の検出レベルの±4mm（純水および20%塩水にて） （ただし、形E2K-L13MC□でパイプ径φ8の純水では±6mm） | |||
| 電圧の影響 | 定格電源電圧±10%の範囲内で定格電源電圧時の検出レベルの±0.5mm | |||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）充電部一括とケース間 | |||
| 耐電圧 | AC500V 50/60Hz 1min 充電部一括とケース間 | |||
| 振動（耐久） | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2h | |||
| 衝撃（耐久） | 500m/s2 X、Y、Z各方向 3回 | |||
| 保護構造 | IEC規格 IP66 | |||
| 接続方式 | コード引き出しタイプ（標準コード長2m） | |||
| 質量（梱包状態） | 約70g | |||
| 材質 | ケース、カバー | 耐熱ABS | ||
| コードクランプ | NBR | |||
| 付属品 | 結束バンド2本、すべり止めチューブ4個、取扱説明書 | |||
*以下の場合は安定検出ができないことがありますので、設置される装置にて検出性能をご確認のうえご使用ください。
（1）液体の比誘電率や導電率が低い場合、本機は静電容量式ですので、液面の検出ができない場合があります。
（2）液体容量が少量、あるいはパイプサイズが細径・厚肉などにより液体のレベル変化に対する容量変化が小さい場合
（3）パイプ内壁における高粘度の液体膜や多量の泡の残留、あるいはパイプ内外壁における汚れの付着・堆積などがある場合
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,018円 ( 17,620円 ) | 在庫品1日目当日出荷可能 |
16,018円 ( 17,620円 ) | 在庫品1日目当日出荷可能 |
24,899円 ( 27,389円 ) | 1日目 |
詳細情報
基本情報
パイプ・液体の色に影響を受けない液面レベルセンサ。
【特長】
・バイパス管取りつけタイプ。
・φ8～11mm、φ12～26mmと幅広いパイプ径に対応。
・アンプ内蔵形、省スペース。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

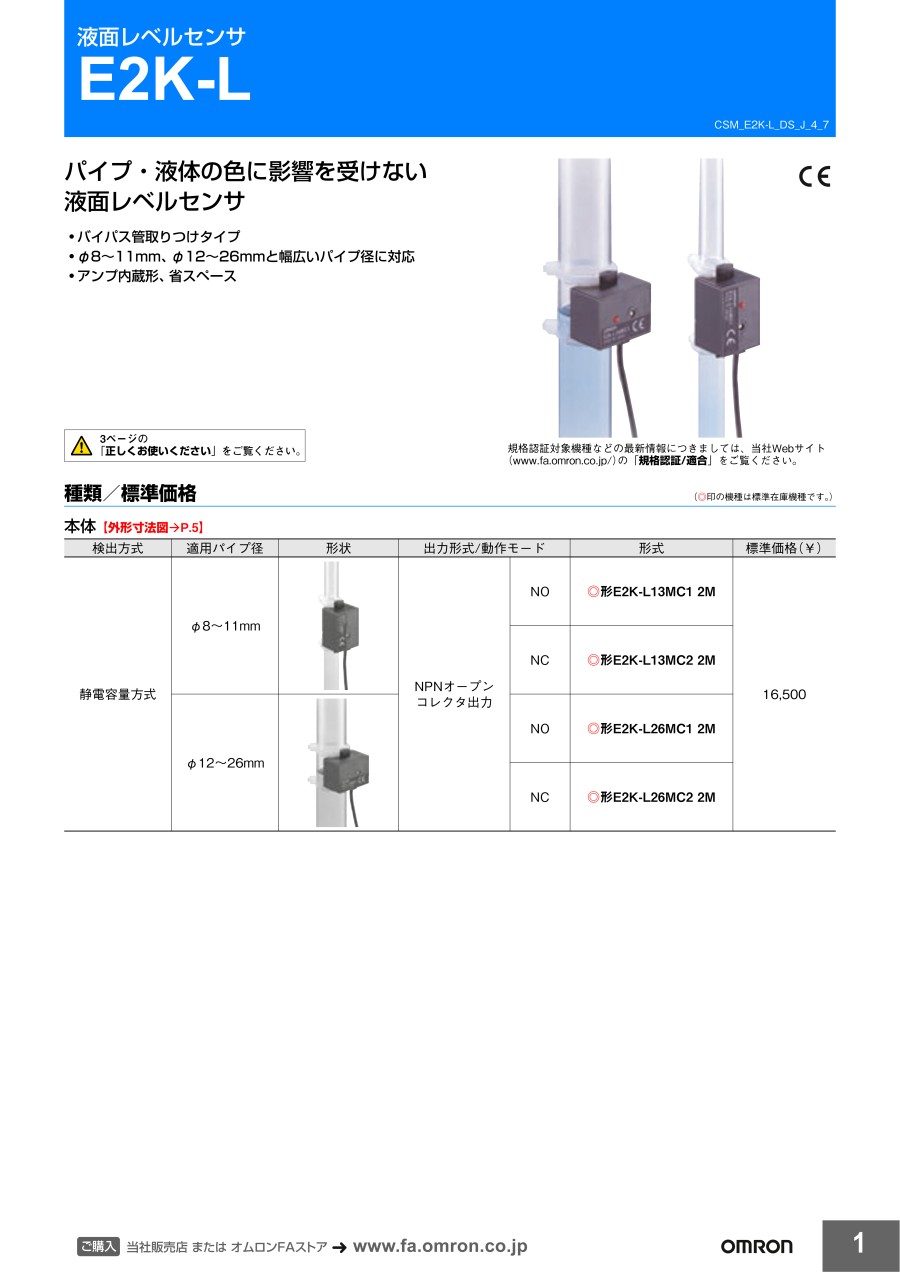

カタログ
