フラット型近接センサ TL-W
- 通常単価(税別)
- 3,589円～7,989円
- 税込単価
- 3,948円～8,788円
豊富なバリエーションのフラット型スタンダード。【特長】・厚さ6mmで検出距離3...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が29型番あります。
商品情報
外形図
製品仕様
定格/性能
直流2線式
| 項目 | 形式 | |
|---|---|---|
| 形TL-W5MD□ | ||
| 検出距離 | 5mm±10% | |
| 設定距離 | 0～4mm | |
| 応差 | 検出距離の10%以下 | |
| 検出可能物体 | 磁性金属（非磁性金属は検出距離が低下します。「特性データ」→デジタルカタログ5ページ参照） | |
| 標準検出物体 | 鉄18×18×1mm | |
| 応答周波数 *1 | 500Hz | |
| 電源電圧（使用電圧範囲） | DC12～24V リップル（p-p）10%以下（DC10～30V） | |
| 漏れ電流 | 0.8mA以下 | |
| 制御出力 | 開閉容量 | 3～100mA |
| 残留電圧 | 3.3V以下（負荷電流100mAおよびコード長2m時） | |
| 表示灯 | D1タイプ：動作表示（赤色） 設定表示（緑色） | |
| D2タイプ：動作表示（赤色） | ||
| 動作モード （検出物体接近時） | D1タイプ：NO D2タイプ：NC 詳細は「入出力段回路図」のタイムチャート→デジタルカタログ5ページ参照 | |
| 保護回路 | 負荷短絡保護、サージ吸収 | |
| 周囲温度範囲 | 動作時、保存時：各-25～+70℃（ただし、氷結、結露しないこと） *2 | |
| 周囲湿度範囲 | 動作時、保存時：各35～95%RH（ただし、結露しないこと） | |
| 温度の影響 | -25～+70℃の温度範囲内で+23℃時、検出距離の±10%以下 | |
| 電圧の影響 | 定格電源電圧±15%の範囲内で定格電源電圧時、検出距離の±2.5%以下 | |
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて） 充電部一括とケース間 | |
| 耐電圧 | AC1,000V 1min 充電部一括とケース間 | |
| 振動（耐久） | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2h | |
| 衝撃（耐久） | 500m/s2 X、Y、Z各方向 3回 | |
| 保護構造 | IEC規格 IP67、オムロン社内規格 耐油 *2 | |
| 接続方式 | コード引き出しタイプ（標準コード長2m） | |
| 質量（梱包状態） | 約80g | |
| 材質 | ケース | 耐熱ABS |
| 検出面 | ||
| 付属品 | 取扱説明書 | |
*1.応答周波数は、平均値です。
測定条件は、標準検出物体を用い検出体の間隔は、標準検出物体の2倍とし、設定距離は、検出距離の1/2とします。
*2.耐油環境では、周囲温度範囲（動作時）の上限は+40℃でお使いください。
直流3線式
| 項目 | 形式 | |||||
|---|---|---|---|---|---|---|
| 形TL-W1R5MC1 | 形TL-W3MC□ | 形TL-W5MC□ | 形TL-W5E1、 形TL-W5E2 | 形TL-W20ME1 | ||
| 形TL-W1R5MB1 | 形TL-W3MB□ | 形TL-W5MB□ | 形TL-W5F1、 形TL-W5F2 | 形TL-W20ME2 | ||
| 検出距離 | 1.5mm±10% | 3mm±10% | 5mm±10% | 20mm±10% | ||
| 設定距離 | 0～1.2mm | 0～2.4mm | 0～4mm | 0～16mm | ||
| 応差 | 検出距離の10%以下 | 検出距離の1～15% | ||||
| 検出可能物体 | 磁性金属（非磁性金属は検出距離が低下します。「特性データ」→デジタルカタログ5ページ参照） | |||||
| 標準検出物体 | 鉄8×8×1mm | 鉄12×12×1mm | 鉄18×18×1mm | 鉄50×50×1mm | ||
| 応答周波数 | 1kHz以上 | 600Hz以上 | 500Hz以上 | 300Hz以上 | 40Hz以上 | |
| 電源電圧 （使用電圧範囲） | DC12～24V リップル（p-p）10%以下 （DC10～30V） | DC12～24V リップル（p-p） 20%以下 （DC10～30V） | DC12～24V リップル（p-p） 10%以下 （DC10～30V） | |||
| 消費電流 | 15mA以下 （DC24V時、無負荷時） | 10mA以下 （DC24V時、無負荷時） | DC24Vにて15mA以下 （DC24V時、無負荷時） | 8mA/12V、15mA/24V | ||
| 制御出力 | 開閉容量 | 形TL-W1R5MC1/-W3MC□： NPNオープンコレクタ、 100mA以下（DC30V以下） 形TL-W1R5MB1/-W3MB□： PNPオープンコレクタ、 100mA以下（DC30V以下） | 形TL-W5MC□： NPNオープンコレクタ、 DC12V時50mA以下 （DC30V以下） DC24V時100mA以下 （DC30V以下） 形TL-W5MB□： PNPオープンコレクタ、 DC12V時50mA以下 （DC30V以下） DC24V時100mA以下 （DC30V以下） | 200mA | DC12V時100mA以下 DC24V時200mA以下 | |
| 残留電圧 | 1V以下 （負荷電流100mAおよびコード長2m時） | 2V以下（負荷電流200mA およびコード長2m時） | 1V以下（負荷電流200mA およびコード長2m時） | |||
| 表示灯 | 検出表示（赤色） | |||||
| 動作モード （検出物体接近時） | NO | B1/C1タイプ：NO B2/C2タイプ：NC | E1/F1タイプ：NO E2/F2タイプ：NC | |||
| 詳細は「入出力段回路図」のタイムチャート→デジタルカタログ6ページ参照 | ||||||
| 保護回路 | 逆接続保護、サージ吸収 | |||||
| 周囲温度範囲 | 動作時、保存時：各-25～+70℃（ただし、氷結、結露しないこと） * | |||||
| 周囲湿度範囲 | 動作時、保存時：各35～95%RH（ただし、結露しないこと） | |||||
| 温度の影響 | -25～+70℃の温度範囲内で+23℃時、検出距離の±10%以下 | |||||
| 電圧の影響 | 定格電源電圧の±10%範囲内で 定格電源電圧時、検出距離の±2.5%以下 | 定格電源電圧の ±20%範囲内で 定格電源電圧時、 検出距離の±2.5%以下 | 定格電源電圧の±10%範囲内で 定格電源電圧時、検出距離の±2.5%以下 | |||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて） 充電部一括とケース間 | |||||
| 耐電圧 | AC1,000V 50/60Hz 1min 充電部一括とケース間 | |||||
| 振動（耐久） | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2h | |||||
| 衝撃（耐久） | 500m/s2 X、Y、Z各方向 3回 | 500m/s2 X、Y、Z各方向 10回 | ||||
| 保護構造 | IEC規格 IP67、オムロン社内規格 耐油 * | |||||
| 接続方式 | コード引き出しタイプ（標準コード長2m） | |||||
| 質量（梱包状態） | 約70g | 約80g | 約100g | 約210g | ||
| 材質 | ケース | 耐熱ABS | アルミダイカスト | 耐熱ABS | ||
| 検出面 | 耐熱ABS | |||||
| 付属品 | 取りつけ金具、取扱説明書 | 取扱説明書 | ||||
*耐油環境では、周囲温度範囲（動作時）の上限は+40℃でお使いください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,889円 ( 4,278円 ) | 在庫品1日目当日出荷可能 |
3,589円 ( 3,948円 ) | 在庫品1日目当日出荷可能 |
5,219円 ( 5,741円 ) | 在庫品1日目当日出荷可能 |
4,589円 ( 5,048円 ) | 在庫品1日目当日出荷可能 |
3,890円 ( 4,279円 ) | 1日目 |
4,989円 ( 5,488円 ) | 在庫品1日目当日出荷可能 |
4,789円 ( 5,268円 ) | 在庫品1日目当日出荷可能 |
6,689円 ( 7,358円 ) | 1日目 |
4,142円 ( 4,556円 ) | 在庫品1日目当日出荷可能 |
3,889円 ( 4,278円 ) | 在庫品1日目当日出荷可能 |
6,407円 ( 7,048円 ) | 在庫品1日目当日出荷可能 |
7,589円 ( 8,348円 ) | 在庫品1日目当日出荷可能 |
6,436円 ( 7,080円 ) | 在庫品1日目当日出荷可能 |
6,436円 ( 7,080円 ) | 在庫品1日目当日出荷可能 |
7,489円 ( 8,238円 ) | 1日目 |
6,989円 ( 7,688円 ) | 在庫品1日目当日出荷可能 |
3,789円 ( 4,168円 ) | 在庫品1日目当日出荷可能 |
4,589円 ( 5,048円 ) | 在庫品1日目当日出荷可能 |
4,020円 ( 4,422円 ) | 在庫品1日目当日出荷可能 |
3,789円 ( 4,168円 ) | 在庫品1日目当日出荷可能 |
3,789円 ( 4,168円 ) | 在庫品1日目当日出荷可能 |
3,689円 ( 4,058円 ) | 在庫品1日目当日出荷可能 |
5,351円 ( 5,886円 ) | 在庫品1日目当日出荷可能 |
4,889円 ( 5,378円 ) | 在庫品1日目当日出荷可能 |
3,789円 ( 4,168円 ) | 在庫品1日目当日出荷可能 |
6,889円 ( 7,578円 ) | 在庫品1日目当日出荷可能 |
7,513円 ( 8,264円 ) | 1日目 |
6,747円 ( 7,422円 ) | 在庫品1日目当日出荷可能 |
7,989円 ( 8,788円 ) | 1日目 |
詳細情報
基本情報
豊富なバリエーションのフラット型スタンダード。
【特長】
・厚さ6mmで検出距離3mm（形TL-W3MC1）
・アルミダイカストタイプもシリーズ化
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

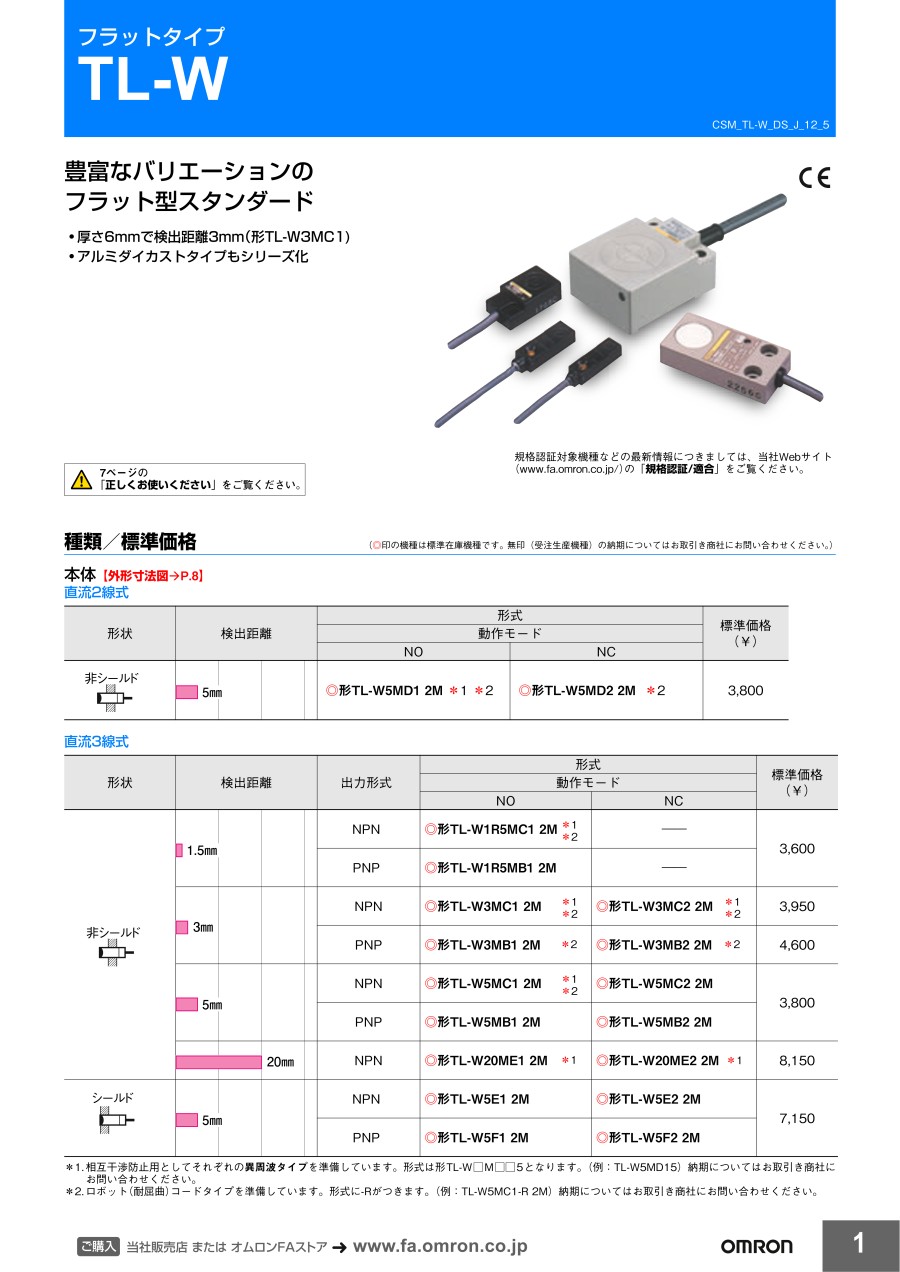

カタログ
