アルミ切粉対策タイプ近接センサ【E2EZ】

Name: アルミ切粉対策タイプ近接センサ 【E2EZ】
Brand: オムロン
SKU: 221000398690
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 10,899円～16,758円

税込単価: 11,989円～18,434円

金属切粉付着による誤動作対策用近接センサ。【特長】・アルミ、鋳鉄などの切粉が付...

詳細情報を確認する

近接センサ種類
ネジ型
シールド
シールド
アンプの種類
内蔵型
電源電圧
DC12～24V
保護構造
IP67
取得規格
CE/IEC

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

E2EZ-X2D□-N

*1. ビニル絶縁丸形コードφ4、2芯（導体断面積：0.3mm²、絶縁体径：φ1.3mm）標準2m
*2. D1タイプ：動作表示灯（赤）、設定表示灯（緑）、D2タイプ：動作表示灯（赤）

コネクタ中継（-M1J／M1GJ）タイプ
ビニル絶縁丸形コードφ4、2芯（導体断面積：0.3mm²、絶縁体径：φ1.3mm）標準300mm

E2EZ-X4D□-N

*1. ビニル絶縁丸形コードφ6、2芯（導体断面積：0.5mm²、絶縁体径：φ1.9mm）標準2m
コード延長（単独金属配管）最大200m
*2. D1タイプ：動作表示灯（赤）、設定表示灯（緑）、D2タイプ：動作表示灯（赤）

E2EZ-X8D□-N

E2EZ-X8C1

*1. ビニル絶縁丸形コードφ6、3芯（導体断面積：0.5mm²、絶縁体径：φ1.9mm）標準2m
*2. 検出表示灯（赤）

製品仕様

定格／性能

型番		E2EZ-X2D□-N E2EZ-X2D□-M1J E2EZ-X2D□-M1GJ	E2EZ-X4D□-N E2EZ-X4D□-M1J E2EZ-X4D□-M1GJ	E2EZ-X8D□-N E2EZ-X8D□-M1GJ	E2EZ-X8C1
検出距離		2mm±10%	4mm±10%	8mm±10%	8mm±10%
設定距離^*1		0～1.6mm	0～3.2mm	0～6.4mm	0～6.4mm
応差		検出距離の20%以下
検出可能物体		磁性金属（非磁性金属は検出距離が低下します。）
標準検出物体		鉄12×12×1mm	鉄30×30×1mm	鉄54×54×1mm	鉄54×54×1mm
応答周波数^*2		200Hz	100Hz	30Hz	8Hz
電源電圧（使用電圧範囲）		DC12～24Vリップル（p-p）10%以下（DC10～30V）			DC12～24Vリップル（p-p）10%以下（DC10～30V）
消費電流		-			15mA以下
漏れ電流		0.8mA以下			-
制御出力	開閉容量	3～100mA以下			NPNオープンコレクタ出力／PNPオープンコレクタ出力 DC12V時：100mA以下（DC30V以下） DC24V時：200mA以下（DC30V以下）
制御出力	残留電圧	3V以下（負荷電流100mA、コード長2m時）			2V以下（負荷電流200mA、コード長2m時）
動作モード（検出物体接近時）		D1タイプ：NO D2タイプ：NC			NO
保護回路		負荷短絡保護、サージ吸収			負荷短絡保護、逆接続保護、サージ吸収
周囲温度範囲		動作時、保存時：各0～+50℃（ただし、氷結、結露しないこと）
周囲湿度範囲		動作時、保存時：各35～+95%RH（ただし、結露しないこと）
温度の影響		0～+50℃の温度範囲内で+23℃時、検出距離の±20%以下
電圧の影響		定格電源電圧の±10%の範囲で定格電源電圧時、検出距離の±2.5%以下
絶縁抵抗		50MΩ以上（DC500Vメガにて）充電部一括とケース間
耐電圧		AC1,000V 50／60Hz 1min 充電部一括とケース間
振動（耐久）		10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃（耐久）		1,000m/s² X、Y、Z各方向 10回
保護構造		IEC規格 IP67、オムロン社内規格耐油
接続方式		コード引き出しタイプ（標準コード長2m）、コネクタ中継タイプ
質量（梱包状態）		E2EZ-X2D□-N：約70g E2EZ-X2D□-M1J：約40g E2EZ-X2D□-M1GJ：約40g	E2EZ-X4D□-N：約160g E2EZ-X4D□-M1J：約90g E2EZ-X4D□-M1GJ：約90g	E2EZ-X8D□-N：約220g E2EZ-X8D□-M1GJ：約160g	約270g
材質	ケース	黄銅／ニッケルメッキ
	検出面	PBT			耐熱ABS
	締付ナット	鉄／亜鉛メッキ
	歯付座金	鉄／亜鉛メッキ
付属品		取扱説明書

*1. 緑色の表示灯が点灯する範囲でお使いください。
*2. 応答周波数は、平均値です。測定条件は、標準検出物体を用い検出体の間隔は標準検出物体の2倍とし、設定距離は検出距離の1/2とします。

取りつけ穴加工寸法

型番	F寸法（mm）
E2EZ-X2□	φ12.5（-0～+0.5）
E2EZ-X4□	φ18.5（-0～+0.5）
E2EZ-X8□	φ30.5（-0～+0.5）

型番リスト

表示件数

型番

検出距離（範囲）

(mm)

ヘッドサイズ（センサ形状ネジ型）

出力形式

動作モード

接続仕様

コード長

(m)

RoHS?

最小発注数量

～5	M12	直流2線式①-④ピン配置	NO	コネクタ中継タイプ（M12）	0.3	-	1個
～5	M12	直流2線式③-④ピン配置	NO	コネクタ中継タイプ（M12）	0.3	-	1個
～5	M12	直流2線式①-④ピン配置	NO	スマートクリックコネクタ中継タイプ（M12）	0.3	-	1個
～5	M12	直流2線式	NO	コード引き出しタイプ	2	-	1個
～5	M12	直流2線式	NC	コード引き出しタイプ	2	-	1個
～5	M18	直流3線式 NPN	NO	コード引き出しタイプ	2	-	1個
～5	M18	直流2線式①-④ピン配置	NO	コネクタ中継タイプ（M12）	0.3	-	1個
～5	M18	直流2線式③-④ピン配置	NO	コネクタ中継タイプ（M12）	0.3	-	1個
～5	M18	直流2線式①-④ピン配置	NO	スマートクリックコネクタ中継タイプ（M12）	0.3	-	1個
～5	M18	直流2線式	NO	コード引き出しタイプ	2	-	1個
～5	M18	直流2線式	NO	コード引き出しタイプ	5	-	1個
～5	M18	-	NC	コネクタ中継タイプ（M12）	0.3	6	1個
～5	M18	直流2線式	NC	コード引き出しタイプ	2	-	1個
～5	M18	直流2線式	NC	コード引き出しタイプ	5	-	1個
6～10	M30	直流3線式 NPN	NO	コード引き出しタイプ	5	-	1個
6～10	M30	直流2線式①-④ピン配置	NO	コネクタ中継タイプ（M12）	0.3	-	1個
6～10	M30	直流2線式③-④ピン配置	NO	コネクタ中継タイプ（M12）	0.3	6	1個
6～10	M30	直流2線式①-④ピン配置	NO	スマートクリックコネクタ中継タイプ（M12）	0.3	-	1個
6～10	M30	直流2線式	NO	コード引き出しタイプ	2	-	1個
6～10	M30	直流2線式	NO	コード引き出しタイプ	5	-	1個

通常単価(税別) (税込単価)	通常出荷日

14,185円 ( 15,604円 )	在庫品1日目当日出荷可能
14,568円 ( 16,025円 )	1日目
13,899円 ( 15,289円 )	在庫品1日目当日出荷可能
10,899円 ( 11,989円 )	在庫品1日目当日出荷可能
12,051円 ( 13,256円 )	1日目
11,673円 ( 12,840円 )	在庫品1日目当日出荷可能
16,758円 ( 18,434円 )	在庫品1日目当日出荷可能
16,152円 ( 17,767円 )	在庫品1日目当日出荷可能
15,899円 ( 17,489円 )	1日目
12,558円 ( 13,814円 )	1日目
13,079円 ( 14,387円 )	在庫品1日目当日出荷可能
13,709円 ( 15,080円 )	19日目
13,700円 ( 15,070円 )	1日目
13,079円 ( 14,387円 )	在庫品1日目当日出荷可能
12,977円 ( 14,275円 )	4日目
16,508円 ( 18,159円 )	1日目
14,699円 ( 16,169円 )	46日目
15,942円 ( 17,536円 )	在庫品1日目当日出荷可能
15,899円 ( 17,489円 )	在庫品1日目当日出荷可能
16,190円 ( 17,809円 )	1日目

詳細情報

基本情報

基本情報

金属切粉付着による誤動作対策用近接センサ。
【特長】
・アルミ、鋳鉄などの切粉が付着しても誤動作せず検出体のみを検出します。
・スマートクリックコネクタ中継タイプも品揃え。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

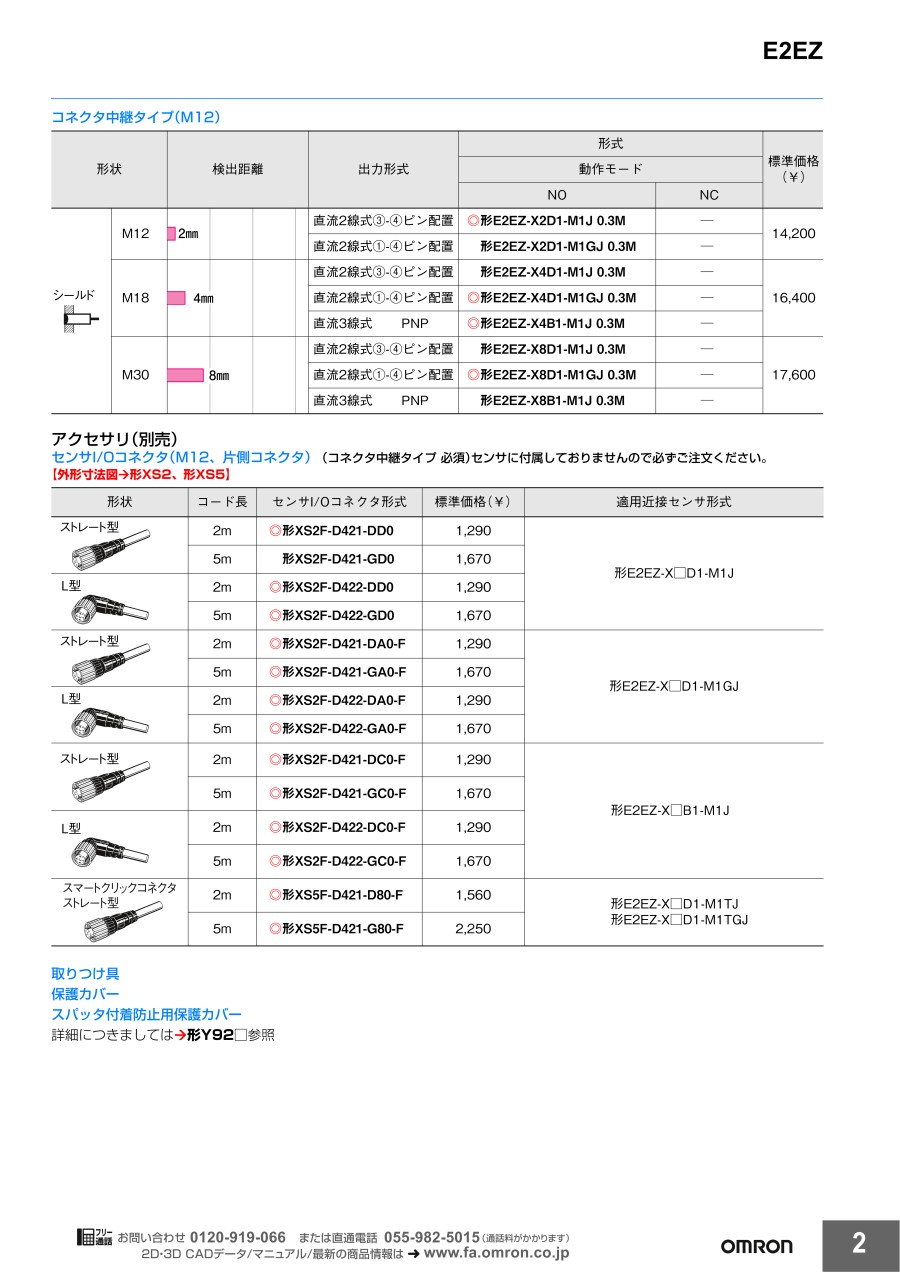

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
