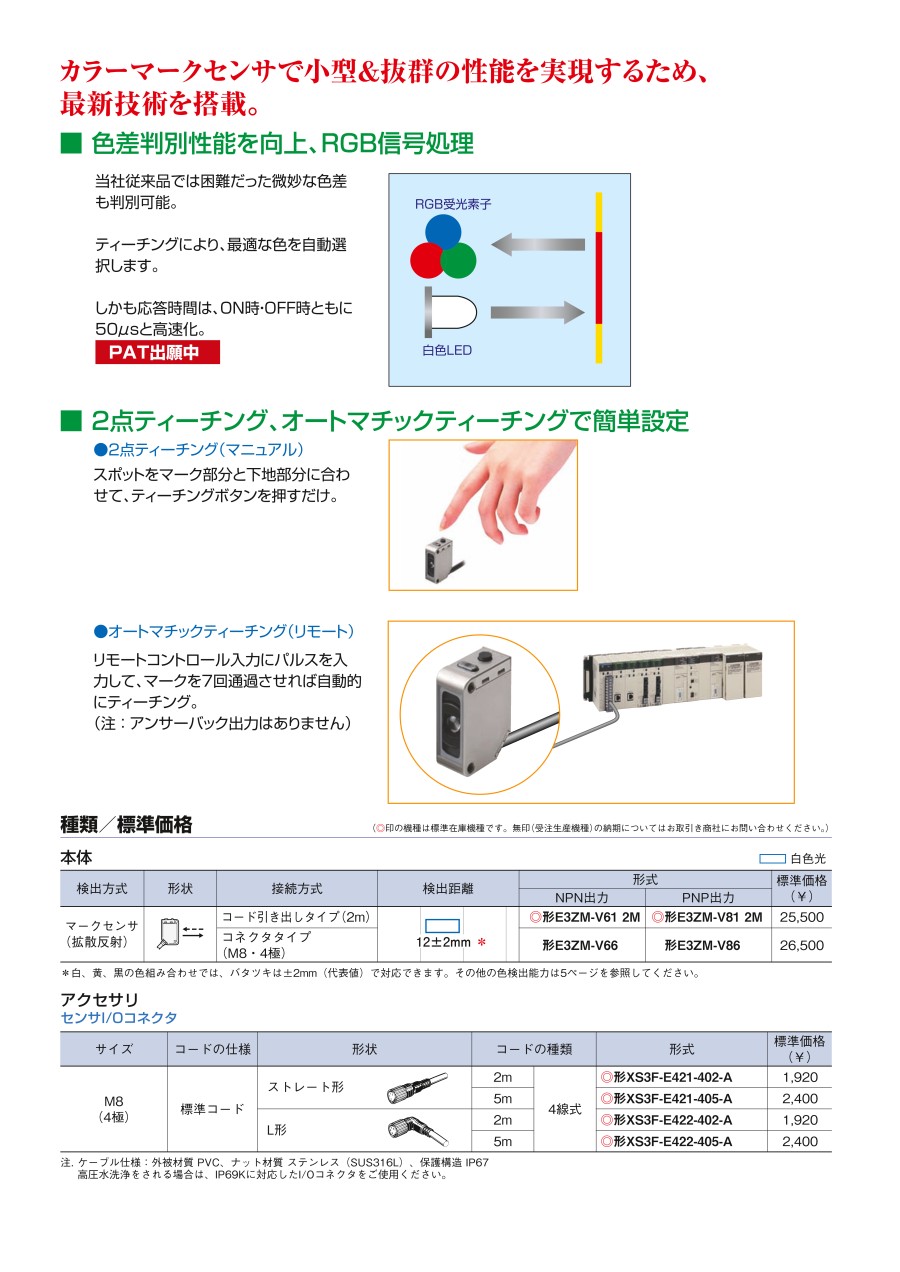

カラーマーク検出・小型アンプ内蔵形光電センサ 【E3ZM-V】

外形図

指定なき寸法公差：公差等級IT16

製品仕様

■定格／性能

• *1. 白、黄、黒の組み合わせでは、バタツキは±2mm（代表値）で対応できます。その他の色検出能力は「特性データ」を参照してください。
• *2. マークセンサの出力動作切り替え：ティーチング時に、1回目にONさせたい色を、2回目にOFFさせたい色を指定。
• *3. -25℃以下では、コードを屈曲させないでください。
• *4. 保護構造仕様IP69Kについて
  IP69Kは、ドイツ規格DIN 40050 PART9で定められた、高温・高圧水に対する保護規定です。
  80℃の湯を、指定の形状のノズルから80～100BARの水圧で、供試体に放水します。水量は、14～16リットル/分です。
  供試体とノズルの間隔は10～15cm、放水の方位は水平方向に0、30度、60度、90度であり、各方位につき30秒ずつ供試体を水平面上で回転させながら、実施します。

マークセンサの標準検出物体

性能・試験情報

■特性データ（参考値）

カラー検出能力

ティーチング可否

*検出距離12mmにてティーチング可能かどうかを示す。

検出可能範囲

受光出力-距離特性／角度-受光量特性

■入出力段回路図

NPN出力／PNP出力

注意・禁止事項

注意・禁止事項

• 安全を確保する目的で直接的または間接的に人体を検出する用途に本製品は使用できません。
• 人体保護用の検出装置として本製品を使用しないでください。

注意・禁止事項

• 故障や発火の恐れがあります。定格電圧を越えて使用しないでください。
• 破裂の恐れがあります。AC電源では絶対に使用しないでください。
• 部品の破損や保護構造の劣化の恐れがあります。洗浄時に高圧水を1箇所に集中して噴射することはしないでください。

安全上の要点

以下に示すような項目は安全を確保する上で必要なことですので必ず守ってください。

• 使用環境について
  爆発性ガス、引火性ガスのあるところでは使用しないでください。
• コネクタの接続
  コネクタの抜差しは必ずコネクタカバー部を手で持って行ってください。
  形XS3Fをご使用の場合には、固定具は必ず手で締めてください。プライヤなどを使用しないでください。また締めつけが不充分の場合保護構造が保てなくなったり振動で緩むことがあります。適正締め付けトルクは0.3～0.4N・mです。
  その他、市販のコネクタをご使用になる場合は、コネクタメーカの推奨使用条件、推奨締めつけトルクを守って使用してください。
• 負荷について
  負荷は定格以下でご使用ください。
• 低温環境
  冷凍火傷の恐れがあります。低温時に素手で金属表面に触れないでください。
• 油環境
  油環境では使用しないでください。部品の破損や保護構造の劣化の恐れがあります。
• 改造
  分解したり修理・改造をしないでください。
• 屋外使用
  直射日光のあたる場所では使用しないでください。
• 清掃
  有機溶剤（シンナー、アルコールなど）の使用は光学特性や保護構造を劣化させますので使用しないでください。
• 洗浄について
  高濃度の洗浄剤の使用は故障の原因となりますので使用しないでください。また規定以上の高圧水の噴射は保護構造が劣化しますので避けてください。
• 表面温度
  火傷の恐れがあります。使用条件（周囲温度、電源電圧、他）によってはセンサ表面温度が高くなります。操作時や洗浄時にはご注意ください。
• コードの屈曲
  -25℃以下では、コードを屈曲させないでください。破損の恐れがあります。
