ロングサイズ近接センサ E2E2
- 通常単価(税別)
- 8,450円～12,799円
- 税込単価
- 9,295円～14,079円
ねじ長がロングサイズの近接センサ。【特長】・締め付け強度をアップするとともにコ...
詳細情報を確認する商品情報
外形図
シールドタイプ
非シールドタイプ
製品仕様
定格/性能
直流2線式（形E2E2-X□D□）
| 項目 | 形式 | ||||||
|---|---|---|---|---|---|---|---|
| 形E2E2-X3D□ | 形E2E2-X8MD□ | 形E2E2-X7D□ | 形E2E2-X14MD□ | 形E2E2-X10D□ | 形E2E2-X20MD□ | ||
| サイズ | M12 | M18 | M30 | ||||
| シールド | シールド | 非シールド | シールド | 非シールド | シールド | 非シールド | |
| 検出距離 | 3mm±10% | 8mm±10% | 7mm±10% | 14mm±10% | 10mm±10% | 20mm±10% | |
| 設定距離 *1 | 0～2.4mm | 0～6.4mm | 0～5.6mm | 0～11.2mm | 0～8mm | 0～16mm | |
| 応差 | 検出距離の10%以下 | ||||||
| 検出物体 | 磁性金属（非磁性金属は検出距離が低下します。「特性データ」→デジタルカタログ5ページ参照） | ||||||
| 標準検出物体 | 鉄12×12×1mm | 鉄30×30×1mm | 鉄18×18×1mm | 鉄30×30×1mm | 鉄30×30×1mm | 鉄54×54×1mm | |
| 応答周波数 *2 | 1kHz | 800Hz | 500Hz | 400Hz | 100Hz | ||
| 電源電圧 （使用電圧範囲） | DC12～24V リップル（p-p）10%以下（DC10～30V） | ||||||
| 漏れ電流 | 0.8mA以下 | ||||||
| 制御出力 | 開閉容量 | 3～100mA | |||||
| 残留電圧 | 3V以下（負荷電流100mA、コード長2m時） | ||||||
| 表示灯 | D1タイプ：動作表示（赤色）、設定表示（緑色） D2タイプ：動作表示（赤色） | ||||||
| 動作モード （検出物体接近時） | D1タイプ：NO、D2タイプ：NC 詳細は「入出力段回路図」のタイムチャート→デジタルカタログ8ページ参照 | ||||||
| 保護回路 | サージ吸収、負荷短絡保護 | ||||||
| 周囲温度 | 動作時、保存時：各-25～+70℃（ただし、氷結、結露しないこと） | ||||||
| 周囲湿度 | 動作時、保存時：各35～95%RH（ただし、結露しないこと） | ||||||
| 温度の影響 | -25～+70℃の温度範囲内で+23℃時、検出距離の±10%以内 | ||||||
| 電圧の影響 | 定格電源電圧±15%の範囲内で、定格電源電圧時、検出距離の±1%以内 | ||||||
| 絶緑抵抗 | 50MΩ以上（DC500Vメガにて）充電部一括とケース間 | ||||||
| 耐電圧 | AC1,000V 50/60Hz 1min 充電部一括とケース間 | ||||||
| 振動（耐久） | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2h | ||||||
| 衝撃（耐久） | 1,000m/s2 X、Y、Z各方向 10回 | ||||||
| 保護構造 | IEC規格 IP67、オムロン社内規格 耐油 | ||||||
| 接続方式 | コード引き出しタイプ（標準コード長2m） | ||||||
| 質量（梱包状態） | 約65g | 約150g | 約210g | ||||
| 材質 | ケース | 黄銅 | |||||
| 検出面 | ポリブチレンテレフタレート（PBT） | ||||||
| 締付ナット | 黄銅、ニッケルメッキ | ||||||
| 歯付座金 | 鉄、亜鉛メッキ | ||||||
| 付属品 | 取扱説明書 | ||||||
*1.緑色の表示灯が点灯する範囲でお使いください。（D2タイプを除く）
*2.直流開閉部の応答周波数は、平均値です。測定条件は、標準検出物体を用い、検出体の間隔は標準検出物体の2倍とし、設定距離は検出距離の1/2とします。
直流3線式（形E2E2-X□C□）
| 項目 | 形式 | ||||||
|---|---|---|---|---|---|---|---|
| 形E2E2-X2C□ | 形E2E2-X5MC□ | 形E2E2-X5C□ | 形E2E2-X10MC□ | 形E2E2-X10C□ | 形E2E2-X18MC□ | ||
| サイズ | M12 | M18 | M30 | ||||
| シールド | シールド | 非シールド | シールド | 非シールド | シールド | 非シールド | |
| 検出距離 | 2mm±10% | 5mm±10% | 5mm±10% | 10mm±10% | 10mm±10% | 18mm±10% | |
| 設定距離 | 0～1.6mm | 0～4mm | 0～4mm | 0～8mm | 0～8mm | 0～14mm | |
| 応差 | 検出距離の10%以下 | ||||||
| 検出物体 | 磁性金属（非磁性金属は検出距離が低下します。「特性データ」→デジタルカタログ5ページ参照） | ||||||
| 標準検出物体 | 鉄12×12×1mm | 鉄15×15×1mm | 鉄18×18×1mm | 鉄30×30×1mm | 鉄30×30×1mm | 鉄54×54×1mm | |
| 応答周波数 *1 | 1.5kHz | 400Hz | 600Hz | 200Hz | 400Hz | 100Hz | |
| 電源電圧 （使用電圧範囲）*2 | DC12～24Vリップル（p-p）10%以下（DC10～30V） | ||||||
| 消費電流 | 13mA以下 | ||||||
| 制御出力 | 開閉容量 | NPNオープンコレクタ出力200mA以下（DC30V以下） | |||||
| 残留電圧 | 2V以下（負荷電流200mA、コード長2m） | ||||||
| 表示灯 | 動作表示：（赤色） | ||||||
| 動作モード （検出物体接近時） | C1タイプ：NO、C2タイプ：NC 詳細は「入出力段回路図」のタイムチャート→デジタルカタログ8ページ参照 | ||||||
| 保護回路 | 逆接続保護、サージ吸収、負荷短絡保護 | ||||||
| 周囲温度 | 動作時、保存時：各-40～+85℃（ただし、氷結、結露しないこと） | ||||||
| 周囲湿度 | 動作時、保存時：各35～95%RH（ただし、結露しないこと） | ||||||
| 温度の影響 | -40～+85℃の温度範囲内で+23℃時、検出距離の±15%以内 -25～+70℃の温度範囲内で+23℃時、検出距離の±10%以内 | ||||||
| 電圧の影響 | 定格電源電圧±15%の範囲内で、定格電源電圧時、検出距離の±1%以内 | ||||||
| 絶緑抵抗 | 50MΩ以上（DC500Vメガにて）充電部一括とケース間 | ||||||
| 耐電圧 | AC1,000V 50/60Hz 1min 充電部一括とケース間 | ||||||
| 振動（耐久） | 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h | ||||||
| 衝撃（耐久） | 1,000m/s2 X、Y、Z各方向 10回 | ||||||
| 保護構造 | IEC規格 IP67、オムロン社内規格 耐油 | ||||||
| 接続方式 | コード引き出しタイプ（標準コード長2m） | ||||||
| 質量（梱包状態） | 約75g | 約160g | 約220g | ||||
| 材質 | ケース | 黄銅 | |||||
| 検出面 | ポリブチレンテレフタレート（PBT） | ||||||
| 締付ナット | 黄銅、ニッケルメッキ | ||||||
| 歯付座金 | 鉄、亜鉛メッキ | ||||||
| 付属品 | 取扱説明書 | ||||||
*1.直流開閉部の応答周波数は、平均値です。測定条件は、標準検出物体を用い、検出体の間隔は標準検出物体の2倍とし、設定距離は検出距離の1/2とします。
*2.DC24V±20% （平均値）の無平滑全波整流電源で使用できます。
交流2線式（形E2E2-X□Y□）
| 項目 | 形式 | ||||||
|---|---|---|---|---|---|---|---|
| 形E2E2-X2Y□ | 形E2E2-X5MY□ | 形E2E2-X5Y□ | 形E2E2-X10MY□ | 形E2E2-X10Y□ | 形E2E2-X18MY□ | ||
| サイズ | M12 | M18 | M30 | ||||
| シールド | シールド | 非シールド | シールド | 非シールド | シールド | 非シールド | |
| 検出距離 | 2mm±10% | 5mm±10% | 5mm±10% | 10mm±10% | 10mm±10% | 18mm±10% | |
| 設定距離 | 0～1.6mm | 0～4mm | 0～4mm | 0～8mm | 0～8mm | 0～14mm | |
| 応差 | 検出距離の10%以下 | ||||||
| 検出物体 | 磁性金属（非磁性金属は検出距離が低下します。「特性データ」→デジタルカタログ5ページ参照） | ||||||
| 標準検出物体 | 鉄12×12×1mm | 鉄15×15×1mm | 鉄18×18×1mm | 鉄30×30×1mm | 鉄30×30×1mm | 鉄54×54×1mm | |
| 応答周波数 | 25Hz | ||||||
| 電源電圧 （使用電圧範囲） *1 | AC24～240V（AC20～264V） 50/60Hz | ||||||
| 漏れ電流 | 1.7mA以下 | ||||||
| 制御出力 | 開閉容量 *2 | 5～200mA | 5～300mA | ||||
| 残留電圧 | 特性データ→デジタルカタログ5ページ参照 | ||||||
| 表示灯 | 動作表示：（赤色） | ||||||
| 動作モード （検出物体接近時） | Y1タイプ：NO、Y2タイプ：NC 詳細は「入出力段回路図」のタイムチャート→デジタルカタログ8ページ参照 | ||||||
| 周囲温度 *1、2 | 動作時、保存時：各-40～+85℃（ただし、氷結、結露しないこと） | ||||||
| 周囲湿度 | 動作時、保存時：各35～95%RH（ただし、結露しないこと） | ||||||
| 温度の影響 | -40～+85℃の温度範囲内で+23℃時、検出距離の±15%以内 -25～+70℃の温度範囲内で+23℃時、検出距離の±10%以内 | ||||||
| 電圧の影響 | 定格電源電圧±15%の範囲内で、定格電源電圧時、検出距離の±1%以内 | ||||||
| 絶緑抵抗 | 50MΩ以上（DC500Vメガにて）充電部一括とケース間 | ||||||
| 耐電圧 | AC4,000V 50/60Hz 1min 充電部一括とケース間 | ||||||
| 振動（耐久） | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2h | ||||||
| 衝撃（耐久） | 1,000m/s2 X、Y、Z各方向 10回 | ||||||
| 保護構造 | IEC規格 IP67、オムロン社内規格 耐油 | ||||||
| 接続方式 | コード引き出しタイプ（標準コード長2m） | ||||||
| 質量（梱包状態） | 約65g | 約150g | 約210g | ||||
| 材質 | ケース | 黄銅 | |||||
| 検出面 | ポリブチレンテレフタレート（PBT） | ||||||
| 締付ナット | 黄銅、ニッケルメッキ | ||||||
| 歯付座金 | 鉄、亜鉛メッキ | ||||||
| 付属品 | 取扱説明書 | ||||||
*1.AC24Vご利用される場合は、-25～+85℃の周囲温度範囲でご使用ください。
*2.M18、M30タイプを70℃～85℃の周囲温度で使用される場合は、制御出力（開閉容量）は5～200mAの範囲でご使用ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,450円 ( 9,295円 ) | 在庫品1日目当日出荷可能 |
9,989円 ( 10,988円 ) | 在庫品1日目当日出荷可能 |
9,418円 ( 10,360円 ) | 在庫品1日目当日出荷可能 |
9,989円 ( 10,988円 ) | 在庫品1日目当日出荷可能 |
12,799円 ( 14,079円 ) | 在庫品1日目当日出荷可能 |
10,693円 ( 11,762円 ) | 46日目 |
9,989円 ( 10,988円 ) | 在庫品1日目当日出荷可能 |
9,608円 ( 10,569円 ) | 19日目 |
詳細情報
基本情報
ねじ長がロングサイズの近接センサ。
【特長】
・締め付け強度をアップするとともにコードプロテクタを標準装備
・表示灯の視認性アップとスパナつかみしろ用フライスカットを全機種に採用
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

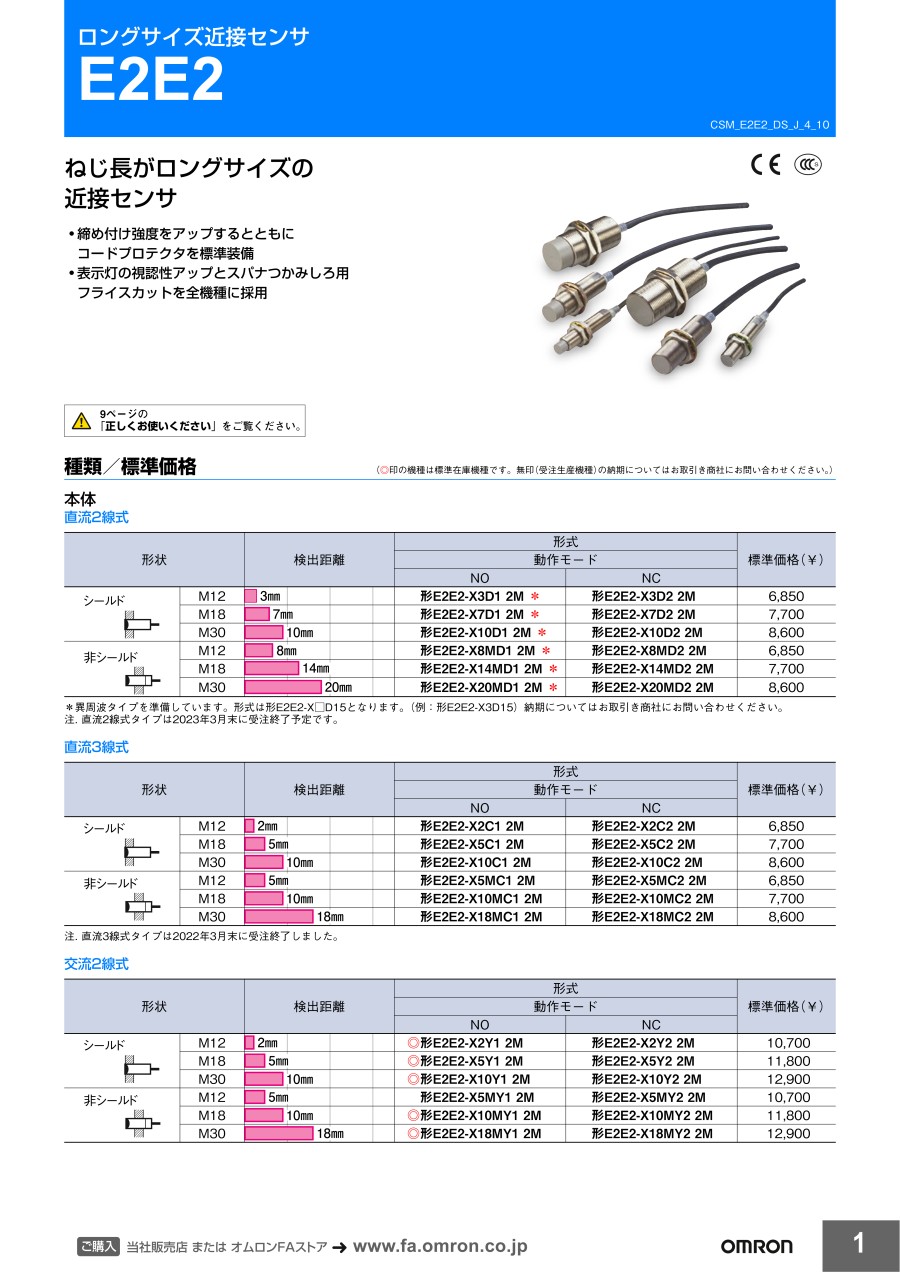

カタログ
