オムロン

ステンレス検出面アンプ中継近接センサ【E2EC-M／Q】

カタログ |

通常単価(税別): 14,899円～23,899円

税込単価: 16,389円～26,289円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・ステンレス検出面を採用し、検出ヘッドの堅牢性を強化。・溶接工程向け耐...

近接センサ種類
円柱型
検出距離（範囲） (mm)
～5
シールド
シールド
アンプの種類
中継型
ヘッドサイズ（センサ形状円柱型） (mm)
8
動作モード
NO
検出距離 (mm)
2
取得規格
CE/IEC

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

E2EC-MC2D1

E2EC-QC2D1-M1GJ-T

製品仕様

定格／性能

型番			E2EC-MC2D1	E2EC-QC2D1-M1GJ-T
タイプ			直流2線式	直流2線式（無極性）（耐スパッタタイプ）
サイズ			φ8（センサヘッド）
シールド			シールド
検出距離			2mm±10%
設定距離			0～1.4mm
応差			検出距離の15%以下
検出可能物体			磁性金属（非磁性金属は検出距離が低下します。）
標準検出物体			鉄8×8×1mm
応答周波数			100Hz
電源電圧（使用電圧範囲）			DC12～24V リップル（p-p）10%以下（DC10～30V）
漏れ電流			0.8mA以下
制御出力		開閉容量	3～50mA
制御出力		残留電圧	3V以下（負荷電流50mA、コード長2m時）	5V以下（負荷電流50mA、コード長2m時）
表示灯			動作表示（赤色LED）、設定動作表示（緑色LED）
動作モード（検出物体接近時）			NO（ノーマリーオープン）
保護回路			サージ吸収、負荷短絡保護
周囲温度範囲			動作時、保存時：各-25～+70℃（ただし、氷結、結露しないこと）
周囲湿度範囲			動作時、保存時：各35～+95%RH（ただし、結露しないこと）
温度の影響			-25～+70℃の温度範囲内で+23℃時の検出距離の±20%以下
電圧の影響			定格電源電圧の±15%の範囲における検出距離の変化は定格電圧のときの±1%以下
絶縁抵抗			50MΩ以上（DC500Vメガにて）充電部一括とケース間
耐電圧			AC1,000V 50／60Hz 1min 充電部一括とケース間
振動（耐久）			10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃（耐久）			1,000m/s² X、Y、Z各方向 10回
保護構造			IEC規格 IP67、オムロン社内規格耐油（センサヘッド部のみ）
接続方式			コード引き出しタイプ（標準2m）	コネクタ中継タイプ（標準0.3m）
質量（梱包状態）			約65g	約95g
材質	センサヘッド部	ケース	ステンレス（SUS303）	ステンレス（SUS303）、フッ素樹脂コーティング
		検出面（厚み）	ステンレス（SUS303）（0.2mm）	ステンレス（SUS303）、フッ素樹脂コーティング（0.2mm）
		コード	ポリエステルエラストマー（TPEE）（シールド線）	フッ素ゴム（シールド線）
	中継アンプ部	ケース	ABS樹脂	ステンレス（SUS303）
	中継アンプ部	コード	塩化ビニル（PVC）	フッ素コード（不燃）
付属品			取扱説明書、アンプ取りつけ金具

注）電源投入後、検出距離が安定するまで時間がかかります。十分な検出距離を確保するために、ご使用環境を十分ご確認の上、設定距離以下でご使用ください。

センサヘッド取りつけ穴加工寸法

ステンレス検出面アンプ中継近接センサ【E2EC-M／Q】センサヘッド取付穴加工寸法

F寸法（mm）：φ8.5（0～+0.5）

アンプ取りつけ金具の使い方

型番リスト

表示件数

型番

E2EC-MC2D1 2M

E2EC-QC2D1-M1GJ-T 0.3M

E2EC-QC2D1-M1TGJ-T 0.3M

出力形式	電源電圧	保護構造	最小発注数量

直流2線式（有極性）	DC12～24V	IP67	1個
直流2線式（無極性）	DC12～24V	IP67	1個
直流2線式（無極性）	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

14,899円 ( 16,389円 )	在庫品1日目当日出荷可能
23,899円 ( 26,289円 )	在庫品1日目当日出荷可能
23,328円 ( 25,661円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・ステンレス検出面を採用し、検出ヘッドの堅牢性を強化。
・溶接工程向け耐スパッタ強化品も品揃え！

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

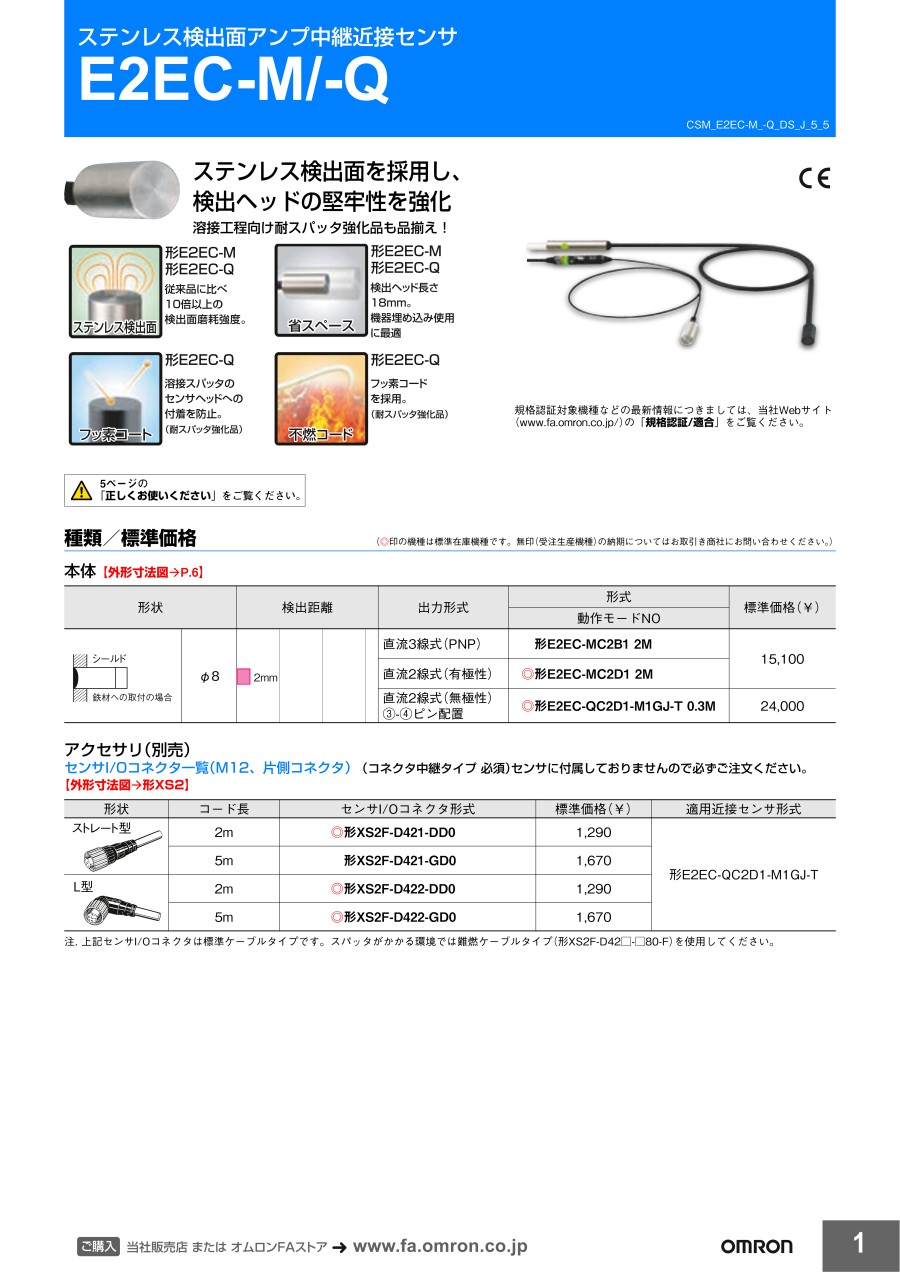

カタログ
