オムロン

オールステンレスボディ近接センサ E2FM

Name: オールステンレスボディ近接センサ E2FM
Brand: オムロン
SKU: 221000398555
Rating: 2 (1 reviews)

カタログ |

通常単価(税別): 12,494円～17,838円

税込単価: 13,743円～19,622円

通常出荷日：在庫品1日目～89日目一部当日出荷可能

過酷な現場でも壊れにくい近接センサを実現。【特長】・オールステンレスボディ・アルミ切粉対策・取付金属（...

詳細を確認

22.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
【販売終了情報】
対象型番：E2FM-X5D1 2M、E2FM-X2D1 2M、E2FM-X5D1-M1TGJ-T 0.3M、E2FM-X5D1-M1TGJ 0.3M、E2FM-X2D1-M1TGJ-T 0.3M、E2FM-X2D1-M1TGJ 0.3M、E2FM-X10D1-M1TGJ-T 0.3M、E2FM-X10D1-M1TGJ 0.3M
メーカー廃盤に伴い在庫限りで販売終了となります。

詳細を確認

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

コード引き出しタイプ

コネクタ中継タイプ

コネクタタイプ（M12）

製品仕様

定格/性能

直流2線式（形E2FM-X□D□）

項目		形式
		形E2FM- X1R5D1-□	形E2FM-X2D1-□	形E2FM-X5D1-□	形E2FM- X10D1-□	形E2FM-X2D1- M1TGJ-T	形E2FM-X5D1- M1TGJ-T	形E2FM-X10D1- M1TGJ-T
		形E2FM- X1R5D1-□	形E2FM-X2D1-□	形E2FM-X5D1-□	形E2FM- X10D1-□	形E2FM-X2D1- M1TGJ-T	形E2FM-X5D1- M1TGJ-T	形E2FM-X10D1- M1TGJ-T
外形		M8	M12	M18	M30	M12	M18	M30
シールド		シールド
検出距離		1.5mm±10%	2mm±10%	5mm±10%	10mm±10%	2mm±10%	5mm±10%	10mm±10%
設定距離		0～1.05mm	0～1.4mm	0～3.5mm	0～7mm	0～1.4mm	0～3.5mm	0～7mm
応差		検出距離の15%以下
検出可能物体		磁性金属（非磁性金属は検出距離が低下します。「特性データ」→デジタルカタログ5ページ参照）
標準検出物体		鉄8×8×1mm	鉄12×12×1mm	鉄30×30×1mm	鉄54×54×1mm	鉄12×12×1mm	鉄30×30×1mm	鉄54×54×1mm
応答周波数 *1		200Hz	100Hz	100Hz	50Hz	100Hz	100Hz	50Hz
電源電圧（使用電圧範囲）		DC12～24V リップル（p-p） 10%以下（DC10～30V）
漏れ電流		0.8mA以下
出力形式		有極				無極
制御出力	開閉容量	3～100mA
制御出力	残留電圧	3V以下（負荷電流100mA以下、コード長2m時）				5V以下（負荷電流100mA以下、コード長2m時）
表示灯		動作表示（赤色LED）、設定動作表示（緑色LED）
動作モード（検出物体接近時）		NO（ノーマリーオープン）
保護回路		サージ吸収、負荷短絡保護
周囲温度範囲		動作時、保存時：各-25～+70℃（ただし氷結、結露しないこと）
周囲湿度範囲		動作時、保存時：各35～95%RH（ただし、結露しないこと）
温度の影響		-25～+70℃の温度範囲内での検出距離の変化が±20%以内（+23℃時の検出距離を基準）
電圧の影響		定格電源電圧±15%の範囲内で検出距離の変化が±1%以内（定格電源電圧時の検出距離を基準）
絶縁抵抗		50MΩ以上（DC500Vメガにて）充電部一括とケース間
耐電圧		AC1,000V 50/60Hz 1min 充電部一括とケース間
振動（耐久）		10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃（耐久）		500m/s² X、Y、Z 各方向 10回	1,000m/s² X、Y、Z 各方向 10回


保護構造		IEC60529規格 IP67
接続方式		無印：コード引き出しタイプ（標準コード長2m） -M1GJ-□タイプ：コネクタ中継タイプ（標準コード長300mm）
接続方式		無印：コード引き出しタイプ（標準コード長2m） -M1GJ-□タイプ：コネクタ中継タイプ（標準コード長300mm）
質量 ※梱包状態	コード引き出しタイプ 2m	約105g	約190g	約215g	約295g	-	-	-
	コード引き出しタイプ 2m	約105g	約190g	約215g	約295g	-	-	-
	コネクタ中継タイプ	約65g	約85g	約110g	約190g	約85g	約110g	約190g
	コネクタ中継タイプ	約65g	約85g	約110g	約190g	約85g	約110g	約190g
材質	ケース	ステンレス（SUS303）
	検出面（厚み）	ステンレス（SUS303）
	検出面（厚み）	（0.4mm）	（0.8mm）			（0.8mm）
	締付ナット	ステンレス（SUS303）
	コード	PVC（難燃形）
	歯付座金	鉄亜鉛メッキ
付属		取扱説明書

*1.直流開閉部の応答周波数は平均値です。測定条件は、標準検出物体をもちい検出物体の間隔は標準検出物体の2倍とし、設定距離は検出距離の1/2とします。

直流3線式（形E2FM-X□C□、形E2FM-X□B□）

項目		形式
項目		形E2FM-X1R5□	形E2FM-X2□	形E2FM-X5□	形E2FM-X10□
外形		M8	M12	M18	M30
シールド		シールド
検出距離		1.5mm±10%	2mm±10%	5mm±10%	10mm±10%
設定距離		0～1.05mm	0～1.4mm	0～3.5mm	0～7mm
応差		検出距離の15%以下
検出可能物体		磁性金属（非磁性金属は検出距離が低下します。「特性データ」→デジタルカタログ5ページ参照）
標準検出物体		鉄8×8×1mm	鉄12×12×1mm	鉄30×30×1mm	鉄54×54×1mm
応答周波数 *1		200Hz	100Hz	100Hz	50Hz
電源電圧（使用電圧範囲）		DC12～24V リップル（p-p） 10%以下（DC10～30V）
消費電流		10mA以下
制御出力	開閉容量	200mA以下
制御出力	残留電圧	2V以下（負荷電流200mA以下、コード長2m時）
表示灯		動作表示（黄色LED）
動作モード（検出物体接近時）		C1タイプ：NPNオープンコレクタ NO（ノーマリーオープン） B1タイプ：PNPオープンコレクタ NO（ノーマリーオープン）
動作モード（検出物体接近時）
保護回路		電源逆接保護、サージ吸収、負荷短絡保護、出力逆接保護（形E2FM-X1R5B1-M1は除く）
周囲温度範囲		動作時、保存時：-25～+70℃（ただし氷結、結露しないこと）
周囲湿度範囲		動作時、保存時：35～95%RH（ただし、結露しないこと）
温度の影響		-25～+70℃の温度範囲内での検出距離の変化が±20%以内（+23℃時の検出距離を基準）
電圧の影響		定格電源電圧±15%の範囲内で検出距離の変化が±1%以内（定格電源電圧時の検出距離を基準）
絶縁抵抗		50MΩ以上（DC500Vメガにて）充電部一括とケース間
耐電圧		AC1,000V 50/60Hz 1min 充電部一括とケース間
振動（耐久）		10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃（耐久）		500m/s² X、Y、Z 各方向 10回	1,000m/s² X、Y、Z 各方向 10回
衝撃（耐久）		500m/s² X、Y、Z 各方向 10回	1,000m/s² X、Y、Z 各方向 10回
保護構造		IEC60529規格 IP67
接続方式		無印：コード引き出しタイプ（標準コード長2m） -M1タイプ：コネクタタイプ
接続方式		無印：コード引き出しタイプ（標準コード長2m） -M1タイプ：コネクタタイプ
質量 ※梱包状態	コード引き出しタイプ 2m	-	約170g	約190g	約275g
	コード引き出しタイプ 2m	-	約170g	約190g	約275g
	コネクタ中継タイプ	約45g	約55g	約75g	約160g
	コネクタ中継タイプ	約45g	約55g	約75g	約160g
材質	ケース	ステンレス（SUS303）
	検出面（厚み）	ステンレス（SUS303）
	検出面（厚み）	（0.4mm）	（0.8mm）
	締付ナット	ステンレス（SUS303）
	歯付座金	鉄亜鉛メッキ
材質		取扱説明書

型番リスト

表示件数

型番

E2FM-QX1R5D1 2M

E2FM-QX1R5D1-M1GJ 0.3M

E2FM-X1R5D1-M1TGJ 0.3M

E2FM-X5D1-M1TGJ 0.3M

検出距離（範囲）

(mm)

アンプの種類

ヘッドサイズ（センサ形状ネジ型）

仕様

出力形式

検出距離

(mm)

接続仕様

コード長

(m)

取得規格

発注コード

RoHS?

最小発注数量

～5	内蔵型	M8	ふっ素樹脂コーティングタイプ	直流2線式有極　①-④ピン	1.5	コネクタ中継タイプ(M12)	2	CE/UL/IEC	65	-	1個
～5	内蔵型	M8	ふっ素樹脂コーティングタイプ	直流2線式有極	1.5	コネクタ中継タイプ(M12)	0.3	CE/UL/IEC	-	6	1個
～5	内蔵型	M8	標準	直流3線式PNP	1.5	コード引き出しタイプ	2	CE/UL/IEC	-	-	1個
～5	内蔵型	M8	標準	直流3線式PNP	1.5	コネクタタイプ(M12)	-	CE/UL/IEC	-	-	1個
～5	内蔵型	M8	標準	直流3線式NPN	1.5	コード引き出しタイプ	2	CE/UL/IEC	-	-	1個
～5	内蔵型	M8	標準	直流2線式有極	1.5	コード引き出しタイプ	2	CE/UL/IEC	-	-	1個
～5	内蔵型	M8	標準	直流2線式有極	1.5	コード引き出しタイプ	5	CE/UL/IEC	-	6	1個
～5	内蔵型	M8	標準	直流2線式有極　①-④ピン	1.5	スマートクリックコネクタ中継タイプ(M12)	0.3	CE/UL/IEC	-	-	1個
～5	内蔵型	M18	標準	直流2線式有極　①-④ピン	5	スマートクリックコネクタ中継タイプ(M12)	0.3	CE/UL/IEC	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

17,557円 ( 19,313円 )	71日目
17,838円 ( 19,622円 )	71日目
14,045円 ( 15,450円 )	71日目
12,494円 ( 13,743円 )	8日目
14,045円 ( 15,450円 )	在庫品1日目当日出荷可能
12,495円 ( 13,745円 )	在庫品1日目当日出荷可能
14,466円 ( 15,913円 )	89日目
14,326円 ( 15,759円 )	在庫品1日目当日出荷可能
17,469円 ( 19,216円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

過酷な現場でも壊れにくい近接センサを実現。
【特長】
・オールステンレスボディ
・アルミ切粉対策
・取付金属（鉄）への埋込み取付可
・ヨーロッパEcolab社認証の耐薬品性
・コード引き出しタイプ、直流3線NPN出力、ふっ素樹脂コーティングタイプを品揃え

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
【販売終了情報】
対象型番：E2FM-X5D1 2M、E2FM-X2D1 2M、E2FM-X5D1-M1TGJ-T 0.3M、E2FM-X5D1-M1TGJ 0.3M、E2FM-X2D1-M1TGJ-T 0.3M、E2FM-X2D1-M1TGJ 0.3M、E2FM-X10D1-M1TGJ-T 0.3M、E2FM-X10D1-M1TGJ 0.3M
メーカー廃盤に伴い在庫限りで販売終了となります。

カタログ

商品TOP

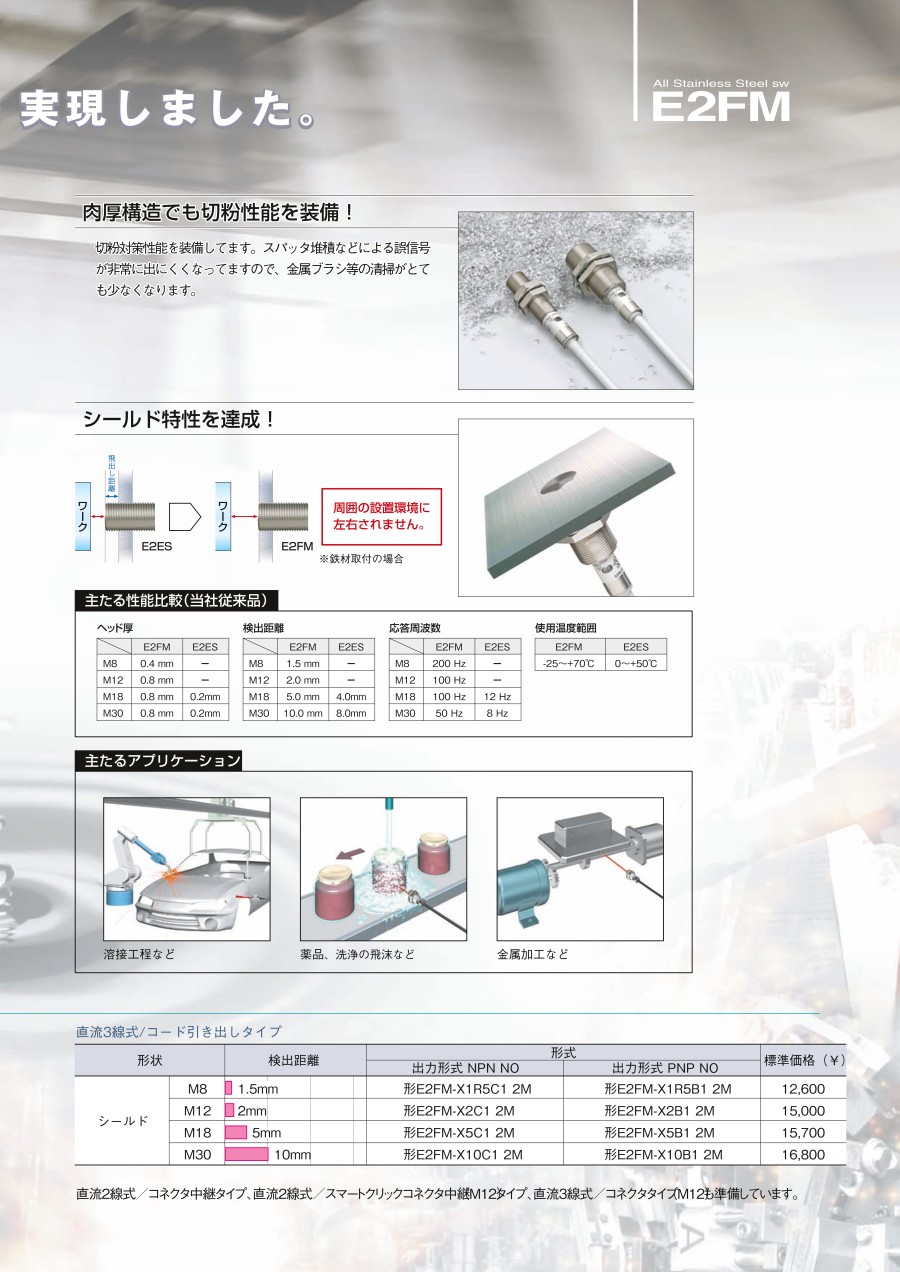

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
