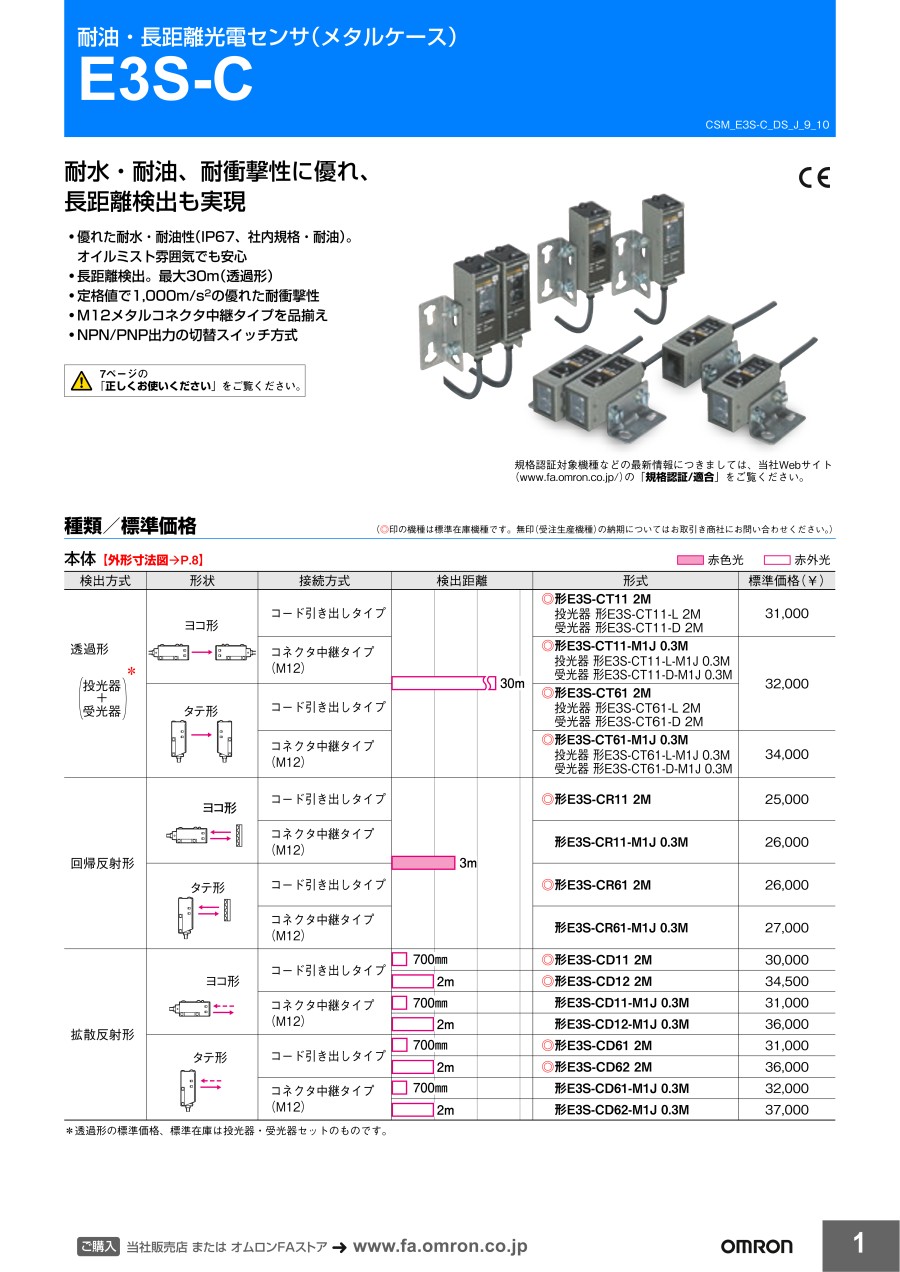

耐油・長距離メタルケース光電センサ E3S-C
- 通常単価(税別)
- 18,373円～29,899円
- 税込単価
- 20,210円～32,889円
耐水・耐油、耐衝撃性に優れ、長距離検出も実現。【特長】・優れた耐水・耐油性（IP67、耐油）・オイルミ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
透過形（ヨコ形）
*1.（A）面にも取りつけ金具使用可能。
*2.投光器の場合は電源表示灯（赤）のみ。
*3.投光器の場合は、ビニル絶縁丸形コードφ4、2芯（導体断面積:0.3mm2、絶縁体径:φ1.3mm）標準2mです。
透過形（タテ形）
*1.（A）面にも取りつけ金具使用可能。
*2.投光器の場合は電源表示灯（赤）のみ。
*3.投光器の場合は、ビニル絶縁丸形コードφ4、2芯（導体断面積:0.3mm2、絶縁体径:φ1.3mm）標準2mです。
回帰/拡散反射形（ヨコ形）
回帰/拡散反射形（タテ形）
製品仕様
定格/性能
| 項目 | 形式 | ||||
|---|---|---|---|---|---|
| ヨコ形/形E3S-CT11（-M1J） | ヨコ形/形E3S-CR11（-M1J） | ヨコ形/形E3S-CD11（-M1J） | ヨコ形/形E3S-CD12（-M1J） | ||
| タテ形/形E3S-CT61（-M1J） | タテ形/形E3S-CR61（-M1J） | タテ形/形E3S-CD61（-M1J） | タテ形/形E3S-CD62（-M1J） | ||
| 検出方式 | 透過形 | 回帰反射形 （M.S.R機能付）*1 | 拡散反射形 | ||
| 検出距離 | 30m | 3m（形E39-R1使用時） | 700mm （白画用紙300×300mm） | 2m （白画用紙300×300mm） | |
| 標準検出物体 | φ15mm以上の不透明体 | φ75mm以上の不透明体 | - | ||
| 応差 | - | 検出距離の20%以下 | |||
| 指向角 | 投・受光器:各3～15° | 3～10° | - | ||
| 光源（発光波長） | 赤外発光ダイオード（880nm） | 赤色発光ダイオード（700nm） | 赤外発光ダイオード（880nm） | ||
| 電源電圧 | DC10～30V〔リップル（p-p）10%含む〕 | ||||
| 消費電流 | 50mA以下 （投光器25mA以下、 受光器25mA以下） | 40mA以下 | |||
| 制御出力 | 負荷電源電圧DC30V以下、負荷電流100mA以下（残留電圧 NPN出力:1.2V以下、PNP圧力:2.0V以下） オープンコレクタ出力形（NPN/PNP形出力 スイッチ切替式） 入光時ON/しゃ光時ON スイッチ切替式 | ||||
| 保護回路 | 電源逆接続保護、 出力短絡保護 | 電源逆接続保護、出力短絡保護、相互干渉防止機能 | |||
| 応答時間 | 動作・復帰:各1ms以下 | 動作・復帰:各2ms以下 | |||
| 感度調整 | 単回転ボリウム | 2回転エンドレスボリウム（インジケータ付） | |||
| 使用周囲照度 | 受光面照度 白熱ランプ:5,000lx以下、太陽光:10,000lx以下 | ||||
| 周囲温度範囲 | 動作時:-25～+55℃、保存時:-40～+70℃（ただし、氷結、結露のないこと） | ||||
| 周囲湿度範囲 | 動作時:35～85%RH、保存時:35～95%RH（ただし結露のないこと） | ||||
| 絶縁抵抗 | 20MΩ以上（DC500Vメガにて） | ||||
| 耐電圧 | AC1,000V 50/60Hz 1min | ||||
| 振動（耐久） | 10～2,000Hz 複振幅1.5mmまたは300m/s2 X、Y、Z各方向 0.5h | ||||
| 衝撃（耐久） | 1,000m/s2 X、Y、Z各方向 3回 | ||||
| 保護構造 | IEC規格 IP67（オムロン社内規格 耐油）、NEMA 6P（ただし、屋内使用に限る）*2 | ||||
| 接続方式 | コード引き出しタイプ（標準コード長2m）、コネクタ中継タイプ（標準コード長300mm） | ||||
| 質量（梱包状態） | 約270g （コード引き出しタイプ） 約230g （M12コネクタ中継タイプ） | 約160g （コード引き出しタイプ） 約130g （M12コネクタ中継タイプ） | 約150g（コード引き出しタイプ） 約110g（M12コネクタ中継タイプ） | ||
| 材質 | ケース | 亜鉛ダイカスト | |||
| 操作部カバー | ボリエーテルサルフォン | ||||
| レンズ部 | メタクリル樹脂 | ||||
| 取りつけ金具 | ステンレス（SUS304） | ||||
| 付属品 | 取りつけ金具（ねじ付）、調整用ドライバ、取扱説明書、反射板（回帰反射形のみ） | ||||
*1.「テクニカルガイド（技術編）」の「M.S.R.機能」をご覧ください。→光電センサテクニカルガイド技術編
*2. NEMA（National Electrical Manufacturers Association:米国電機工業会）規格
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,312円 ( 23,443円 ) | 在庫品1日目当日出荷可能 |
24,547円 ( 27,002円 ) | 1日目 |
25,625円 ( 28,188円 ) | 1日目 |
24,298円 ( 26,728円 ) | 1日目 |
29,229円 ( 32,152円 ) | 31日目 |
28,092円 ( 30,901円 ) | 1日目 |
19,900円 ( 21,890円 ) | 1日目 |
18,373円 ( 20,210円 ) | 46日目 |
19,195円 ( 21,115円 ) | 1日目 |
23,532円 ( 25,885円 ) | 2日目 |
25,675円 ( 28,243円 ) | 1日目 |
24,600円 ( 27,060円 ) | 1日目 |
23,455円 ( 25,801円 ) | 在庫品1日目当日出荷可能 |
26,687円 ( 29,356円 ) | 1日目 |
29,899円 ( 32,889円 ) | 1日目 |
詳細情報
基本情報
耐水・耐油、耐衝撃性に優れ、長距離検出も実現。
【特長】
・優れた耐水・耐油性（IP67、耐油）
・オイルミスト雰囲気でも安心
・長距離検出。最大30m（透過形）
・定格値で1,000m/s2の優れた耐衝撃性
・M12メタルコネクタ中継タイプを品揃え
・NPN/PNP出力の切替スイッチ方式
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
