耐油・堅牢・小型光電センサ E3ZM-C
- 通常単価(税別)
- 13,057円～28,899円
- 税込単価
- 14,363円～31,789円
自動車・工作機業界向け光電センサ。【特長】・耐油・堅牢性に優れたステンレスボデ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
透過形
コード引き出しタイプ
回帰反射形/拡散反射形/BGS反射形
コード引き出しタイプ
製品仕様
定格/性能
| 項目 | 形式 | |||||
|---|---|---|---|---|---|---|
| NPN出力 | 形E3ZM-CT61（-M1TJ） | 形E3ZM-CT62B（-M1TJ） | 形E3ZM-CR61（-M1TJ） | 形E3ZM-CD62（-M1TJ） | ||
| PNP出力 | 形E3ZM-CT81（-M1TJ） | 形E3ZM-CT82B（-M1TJ） | 形E3ZM-CR81（-M1TJ） | 形E3ZM-CD82（-M1TJ） | ||
| 検出方式 | 透過形 | 回帰反射形 （M.S.R.機能付） | 拡散反射形 | |||
| 検出距離 | 15m | 20m | 4m［100mm］*1 （形E39-R1S使用時） 3m［100mm］*1 （形E39-R1使用時） | 1m （白画用紙300×300mm） | ||
| 投光スポット径 | - | |||||
| 標準検出物体 | φ12mm以上の不透明体 | φ75mm以上 の不透明体 | - | |||
| 応差 | - | 検出距離の20%以下 | ||||
| 反射率特性（白黒誤差） | - | |||||
| 指向角 | 投・受光器:各3～15°（投・受光器間距離:定格距離） | 本体:3～10°、反射板:30° （反射板までの距離: 定格距離） | - | |||
| 光源（発光波長） | 赤外発光 ダイオード（870nm） | オレンジ色発光 ダイオード（615nm） | 赤色発光 ダイオード（660nm） | 赤外発光ダイオード （860nm） | ||
| 電源電圧 | DC10～30V リップル（p-p）10%含む | |||||
| 消費電流 | 投・受光器:各20mA以下 | 25mA以下 | ||||
| 制御出力 | 負荷電源電圧DC30V以下、負荷電流100mA以下（残留電圧2V以下） オープンコレクタ出力形（NPN/PNP出力 形式によって異なります。） 入光時ON/しゃ光時ON スイッチ切替式 | |||||
| 保護回路 | 電源逆接続保護、出力短絡保護、出力逆接続保護 | 電源逆接続保護、出力短絡保護、 出力逆接続保護、相互干渉防止機能 | ||||
| 応答時間 | 動作・復帰: 各1ms以下 | 動作・復帰: 各2ms以下 | 動作・復帰:各1ms以下 | |||
| 感度調整 | 単回転ボリウム | |||||
| 使用周囲照度 | 受光面照度 白熱ランプ:3,000lx以下、太陽光:10,000lx以下 | |||||
| 周囲温度範囲 | 動作時:-25～+55℃、保存時:-40～+70℃（ただし、氷結、結露しないこと） | |||||
| 周囲湿度範囲 | 動作時:35～85%RH、保存時35～95%RH（ただし、結露しないこと） | |||||
| 絶縁抵抗 | 20MΩ以上（DC500Vメガにて） | |||||
| 耐電圧 | AC1,000V 50/60Hz 1min | |||||
| 振動（耐久） | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2h | |||||
| 衝撃（耐久） | 500m/s2 X、Y、Z各方向 3回 | |||||
| 保護構造*2 | IEC規格 IP67（オムロン社内規格 耐油）、DIN40050-9規格 IP69K | |||||
| 接続方式 | コード引き出しタイプ（標準コード長2m）/-M1TJ:コネクタ中継タイプ（標準コード長300mm） | |||||
| 表示灯 | 動作表示灯（黄色）、安定表示灯（緑色）［ただし投光器は電源表示灯（緑色）のみ］ | |||||
| 質量 （梱包状態） | コード引き出し タイプ | 約150g | 約90g | |||
| コネクタ中継 タイプ | 約90g | 約50g | ||||
| ケース材質 | SUS316L | |||||
| ケーブル材質 | 耐油塩化ビニル | |||||
| レンズ部材質 | メタクリル樹脂 | |||||
| 表示部材質 | ポリエーテルイミド | |||||
| 感度ボリウム、 動作切替スイッチ材質 | ポリエーテルエーテルケトン | |||||
| シール部材質 | フッ素ゴム | |||||
| 付属品 | 取扱説明書 注.反射板、取りつけ金具は別売 | |||||
*1.センサと反射板の距離は、［ ］内の数値以上離して、設定してください。
*2.保護構造仕様IP69Kについて
IP69Kは、ドイツ規格 DIN 40050 PART9で定められた、高温・高圧水に対する保護規定です。
80℃の湯を、指定の形状のノズルから80～100BARの水圧で、供試体に放水します。水量は、14～16リットル/分です。
供試体とノズルの間隔は10～15cm、放水の方位は水平方向に0、30度、60度、90度であり、各方位につき30秒ずつ供試体を水平面上で回転させながら、実施します。
| 項目 | 形式 | ||||
|---|---|---|---|---|---|
| NPN出力 | 形E3ZM-CL61H（-M1TJ） | 形E3ZM-CL62H（-M1TJ） | 形E3ZM-CL64H（-M1TJ） | ||
| PNP出力 | 形E3ZM-CL81H（-M1TJ） | 形E3ZM-CL82H（-M1TJ） | 形E3ZM-CL84H（-M1TJ） | ||
| 検出方式 | BGS反射形 | ||||
| 検出距離 | 10～100m （白画用紙100×100mm） | 10～150m （白画用紙100×100mm） | 10～200m （白画用紙100×100mm） | ||
| 投光スポット径 | φ4mm （検出距離100mm時） | φ12mm （検出距離150mm時） | φ18mm （検出距離200mm時） | ||
| 標準検出物体 | - | ||||
| 応差 | 検出距離の3%以下 | 検出距離の15%以下 | 検出距離の20%以下 | ||
| 反射率特性（白黒誤差） | 検出距離の5%以下 | 検出距離の10%以下 | 検出距離の20%以下 | ||
| 指向角 | - | ||||
| 光源（発光波長） | 赤色発光ダイオード（650nm） | 赤色発光ダイオード（660nm） | |||
| 電源電圧 | DC10～30V リップル（p-p）10%含む | ||||
| 消費電流 | 25mA以下 | ||||
| 制御出力 | 負荷電源電圧DC30V以下、負荷電流100mA以下（残留電圧2V以下） オープンコレクタ出力形（NPN/PNP出力 形式によって異なります。） 入光時ON/しゃ光時ON コード接続切替式 | ||||
| 保護回路 | 電源逆接続保護、出力短絡保護、出力逆接続保護、相互干渉防止機能 | ||||
| 応答時間 | 動作・復帰:各1ms以下 | ||||
| 感度調整 | - | ||||
| 使用周囲照度 | 受光面照度 白熱ランプ:3,000lx以下、太陽光:10,000lx以下 | ||||
| 周囲温度範囲 | 動作時:-25～+55℃、保存時:-40～+70℃（ただし、氷結、結露しないこと） | ||||
| 周囲湿度範囲 | 動作時:35～85%RH、保存時35～95%RH（ただし、結露しないこと） | ||||
| 絶縁抵抗 | 20MΩ以上（DC500Vメガにて） | ||||
| 耐電圧 | AC1,000V 50/60Hz 1min | ||||
| 振動（耐久） | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2h | ||||
| 衝撃（耐久） | 500m/s2 X、Y、Z各方向 3回 | ||||
| 保護構造* | IEC規格 IP67（オムロン社内規格 耐油）、DIN40050-9規格 IP69K | ||||
| 接続方式 | コード引き出しタイプ（標準コード長2m）/-M1TJ:コネクタ中継タイプ（標準コード長300mm） | ||||
| 表示灯 | 動作表示灯（黄色）、安定表示灯（緑色） | ||||
| 質量 （梱包状態） | コード引き出しタイプ | 約90g | |||
| コネクタ中継タイプ | 約50g | ||||
| ケース材質 | SUS316L | ||||
| ケーブル材質 | 耐油塩化ビニル | ||||
| レンズ部材質 | メタクリル樹脂 | ||||
| 表示部材質 | ポリエーテルイミド | ||||
| シール部材質 | フッ素ゴム | ||||
| 付属品 | 取扱説明書 注.取りつけ金具は別売 | ||||
*保護構造仕様IP69Kについて
IP69Kは、ドイツ規格 DIN 40050 PART9で定められた、高温・高圧水に対する保護規定です。
80℃の湯を、指定の形状のノズルから80～100BARの水圧で、供試体に放水します。水量は、14～16リットル/分です。
供試体とノズルの間隔は10～15cm、放水の方位は水平方向に0、30度、60度、90度であり、各方位につき30秒ずつ供試体を水平面上で回転させながら、実施します。

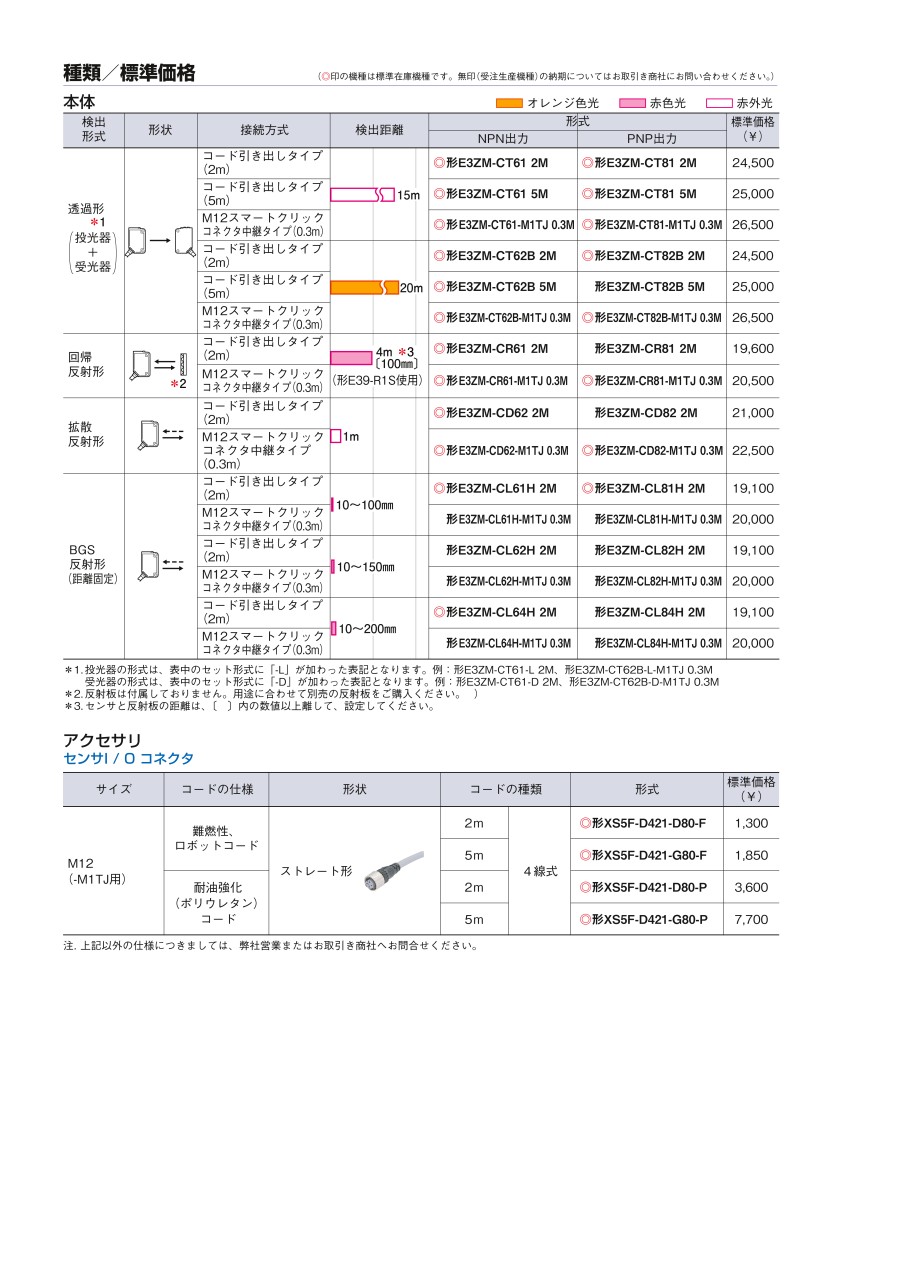

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,899円 ( 21,889円 ) | 在庫品1日目当日出荷可能 |
20,507円 ( 22,558円 ) | 1日目 |
20,507円 ( 22,558円 ) | 1日目 |
16,995円 ( 18,695円 ) | 1日目 |
16,410円 ( 18,051円 ) | 89日目 |
16,995円 ( 18,695円 ) | 1日目 |
17,942円 ( 19,736円 ) | 89日目 |
16,995円 ( 18,695円 ) | 1日目 |
19,899円 ( 21,889円 ) | 1日目 |
21,321円 ( 23,453円 ) | 1日目 |
19,026円 ( 20,929円 ) | 1日目 |
21,899円 ( 24,089円 ) | 在庫品1日目当日出荷可能 |
26,899円 ( 29,589円 ) | 1日目 |
15,899円 ( 17,489円 ) | 1日目 |
13,057円 ( 14,363円 ) | 1日目 |
28,899円 ( 31,789円 ) | 1日目 |
21,399円 ( 23,539円 ) | 1日目 |
22,508円 ( 24,759円 ) | 在庫品1日目当日出荷可能 |
27,783円 ( 30,561円 ) | 1日目 |
26,899円 ( 29,589円 ) | 1日目 |
26,899円 ( 29,589円 ) | 1日目 |
28,899円 ( 31,789円 ) | 1日目 |
22,072円 ( 24,279円 ) | 1日目 |
21,699円 ( 23,869円 ) | 89日目 |
24,860円 ( 27,346円 ) | 1日目 |
詳細情報
基本情報
自動車・工作機業界向け光電センサ。
【特長】
・耐油・堅牢性に優れたステンレスボディ
・視認性を向上1m先でもビームが見えるオレンジ色スポット透過形を品揃え
・M12スマートクリックコネクタ中継タイプを品揃え
