検出方式		限定反射形
形式		形E3S-LS3N（T）/-LS3P	形E3S-LS3NW（T）/-LS3PW
検出範囲	白画用紙*	20～35mm（背景からの設置距離60mm以上）	10～60mm（背景からの設置距離120mm以上）
検出範囲	黒紙*	20～30mm（背景からの設置距離60mm以上）	15～50mm（背景からの設置距離120mm以上）
光源（発光波長）		赤色発光ダイオード（660nm）
電源電圧		DC12～24V±10％、リップル（p-p）10％以下
消費電流		25mA以下
制御出力		負荷電源電圧DC24V以下、負荷電流100mA以下（残留電圧NPN出力1V以下、PNP出力2V以下）オープンコレクタ出力形（NPN/PNP出力、形式によって異なります）入光時ON
保護回路		電源逆接保護、出力短絡保護、相互干渉防止機能
応答時間		動作・復帰：各1ms以下
タイマ機能（タイマ機能付のみ）		OFFディレイ0.1～1.0s（ボリウム可変式）
使用周囲照度		受光面照度白熱ランプ：5000lx以下
周囲温度範囲		動作時：-10～+55℃、保存時：-25～+70℃（ただし、氷結、結露しないこと）
周囲湿度範囲		動作時：35～85％RH、保存時：35～95％RH（ただし、結露しないこと）
絶縁抵抗		20MΩ以上（DC500Vメガにて）
耐電圧		AC1000V 50/60Hz 1min
振動（耐久）		10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃（耐久）		500m/s2 X、Y、Z各方向 3回
保護構造		IEC規格 IP40
接続方式		コード引き出しタイプ（標準コード長2m/0.5m）、コネクタ中継タイプ（M8・4極）（標準コード長0.3m）、コネクタ中継タイプ（M8・3極）（標準コード長0.3m）
質量（梱包状態）		約80g
材質	ケース	ABS
材質	レンズ部	メタクリル樹脂
付属品		取扱説明書、M3ねじ、タイマ調整用ドライバ（タイマ機能付のみ）

*80×80mm時

性能・試験情報

■特性

■入出力段回路図

NPN出力

PNP出力

注意・禁止事項

安全を確保する目的で直接的または間接的に人体を検出する用途に本製品は使用できません。
人体保護用の検出装置として本製品を使用しないでください。

使用上の注意

定格を超える周囲雰囲気・環境では使用しないでください。

型番リスト

表示件数

型番

検出距離【区分】

検出距離詳細

(mm)

出力形式

接続方式

センサ機能

コード長

(m)

RoHS?

最小発注数量

～50	20～35	NPN	コード引き出しタイプ	タイマなし	2	10	1個
～50	20～35	NPN	コード引き出しタイプ	タイマ機能付	2	10	1個
～100	10～60	NPN	コード引き出しタイプ	タイマなし	0.5	10	1個
～100	10～60	NPN	コード引き出しタイプ	タイマなし	2	10	1個
～100	10～60	NPN	コード引き出しタイプ	タイマ機能付	2	10	1個
～50	20～35	PNP	コード引き出しタイプ	タイマなし	2	10	1個
～100	10～60	PNP	コード引き出しタイプ	タイマなし	2	10	1個
～100	10～60	PNP	コネクタ中継タイプ（M8・4極）	タイマなし	0.3	10	1個
～100	10～60	PNP	コネクタ中継タイプ（M8・3極）	タイマなし	0.3	10	1個

通常単価(税別) (税込単価)	通常出荷日

11,899円 ( 13,089円 )	在庫品1日目当日出荷可能
11,711円 ( 12,882円 )	1日目
11,420円 ( 12,562円 )	71日目
11,899円 ( 13,089円 )	在庫品1日目当日出荷可能
11,903円 ( 13,093円 )	89日目
15,899円14,309円 ( 15,740円 )	1日目
14,720円 ( 16,192円 )	1日目
13,096円 ( 14,406円 )	1日目
13,096円 ( 14,406円 )	1日目

詳細情報

基本情報

基本情報

基板の穴や切り欠きの影響を受けず安定検出可能。
【特長】
・機器内蔵に適した狭限定タイプ（形E3S-LS3□）
・高背部品の実装基板に最適なワイドレンジタイプ（形E3S-LS3□W）
・タイマ機能付き（形E3S-LS3□T）、PNP出力も品揃え（形E3S-LS3P□）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

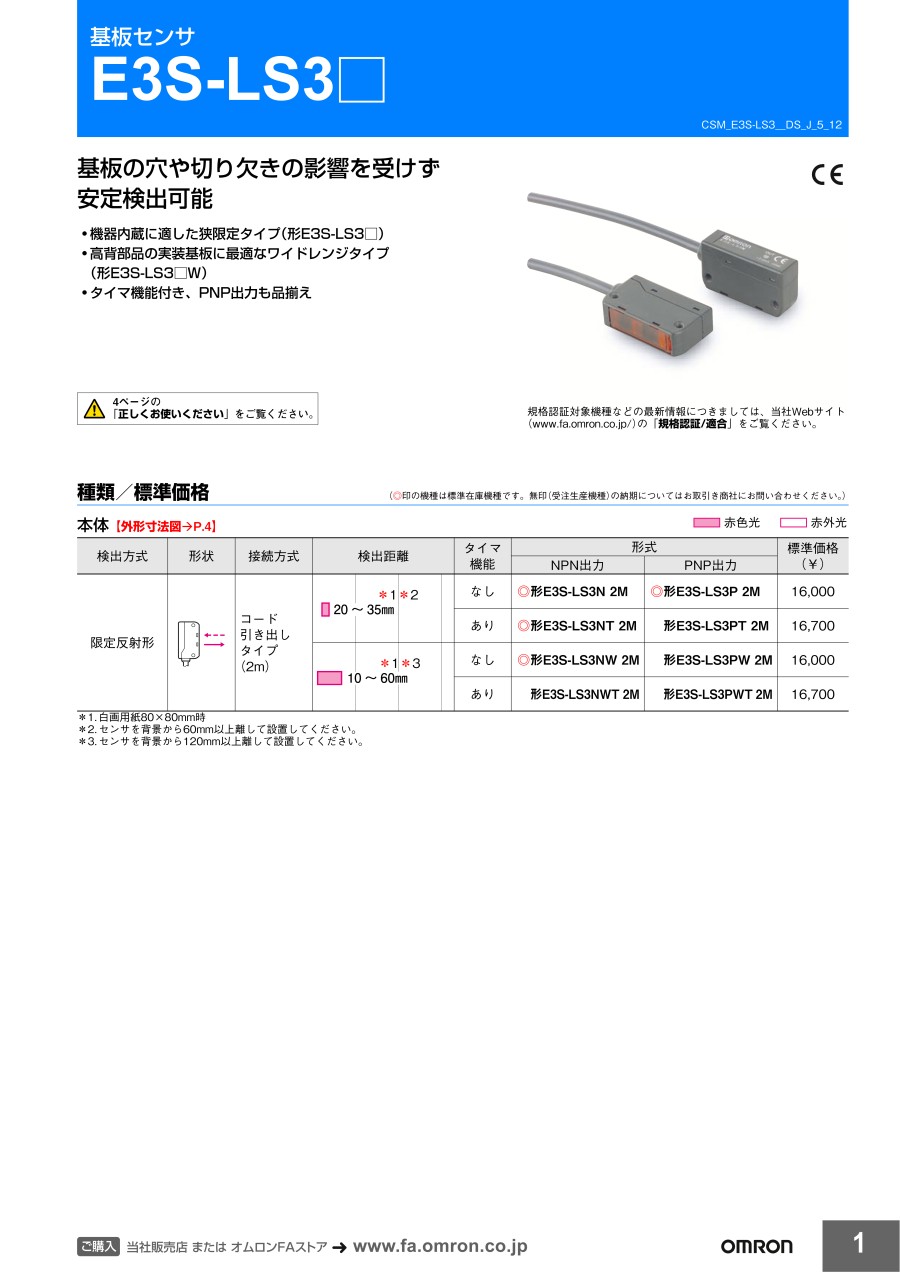

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
