オムロン

アンプ内蔵形光電センサ【E3S】

カタログ |

通常単価(税別): 21,302円～27,797円

税込単価: 23,432円～30,577円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・汎用光電センサです。・高品質で信頼の検出を実現します

種類
光電センサ
検出方式
拡散反射
アンプ種類
内蔵型
検出タイプ反射形詳細
限定反射形
検出物体
不透明体
動作モード
入光時ON/しゃ光時ON
使用周囲温度 (℃)
-25～+55
接続方式
コード引出しタイプ
コード長 (m)
2

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

E3S-LS10XE4/E3S-LS20XE4

ビニル絶縁丸形コードφ4、3芯（導体断面積:0.2mm²、絶縁体径:φ1.1mm）標準2m
質量:約225g

製品仕様

定格/性能

項目		形式
項目		形E3S-LS10XE4	形E3S-LS20XE4
検出方式		限定反射形
検出距離		30～100mm連続可変（10×10mm）	50～250mm連続可変（50×75mm）
標準検出物体		透明・不透明体
応差の距離		30mmにて0.5mm以下	50～250mmにて5%以下
応差の距離		100mmにて3mm以下	50～250mmにて5%以下
光源（発光波長）		赤外発光ダイオード（950nm）	赤外発光ダイオード（680nm）
電源電圧		DC12～24V±10% リップル（p-p）10%以下
消費電流		40mA以下
制御出力（無接点出力）		出力電流1.5～4mA、負荷電流80mA max.（残留電圧2V以下）→デジタルカタログ4ページ参照
応答時間		動作・復帰時間とも1ms以下
感度調整		ボリウムつき
使用周囲照度*	白熱ランプ	受光面照度3,000lx以下
使用周囲照度*	太陽光	受光面照度10,000lx以下
周囲温度		動作時:-25～+55℃ 保存時:-40～+70℃（ただし、氷結、結露しないこと）
周囲湿度		動作時:35～85%RH 保存時:35～95%RH（ただし結露しないこと）
絶縁抵抗		20MΩ以上（DC500Vメガにて）
耐電圧		AC1,000V 50/60Hz 1min
振動（耐久）		10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃（耐久）		500m/s² X、Y、Z各方向 3回
保護構造		IEC規格:IP67
接続方式		コード引き出しタイプ（標準コード長2m）
表示灯		入力表示（赤色）、安定レベル表示（緑色）
材質	ケース	亜鉛ダイカスト
	レンズ	ポリカーボネイト*
	取りつけ金具	鉄

*使用周囲照度は受光面照度で表し、受光出力が200lxに対して20%変化する照度で、動作限界照度ではありません。

型番リスト

表示件数

型番

検出距離【区分】

検出距離詳細

(mm)

出力形式

光源

仕様

最小発注数量

～30	30	PNP	赤外光	-	1個
～30	30	NPN	赤外光	狭視界形	1個
～50	50	PNP	赤色光	-	1個
～50	50	NPN	赤色光	広視界形	1個

通常単価(税別) (税込単価)	通常出荷日

27,797円 ( 30,577円 )	1日目
26,724円 ( 29,396円 )	1日目
23,292円 ( 25,621円 )	1日目
21,302円 ( 23,432円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・汎用光電センサです。
・高品質で信頼の検出を実現します

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

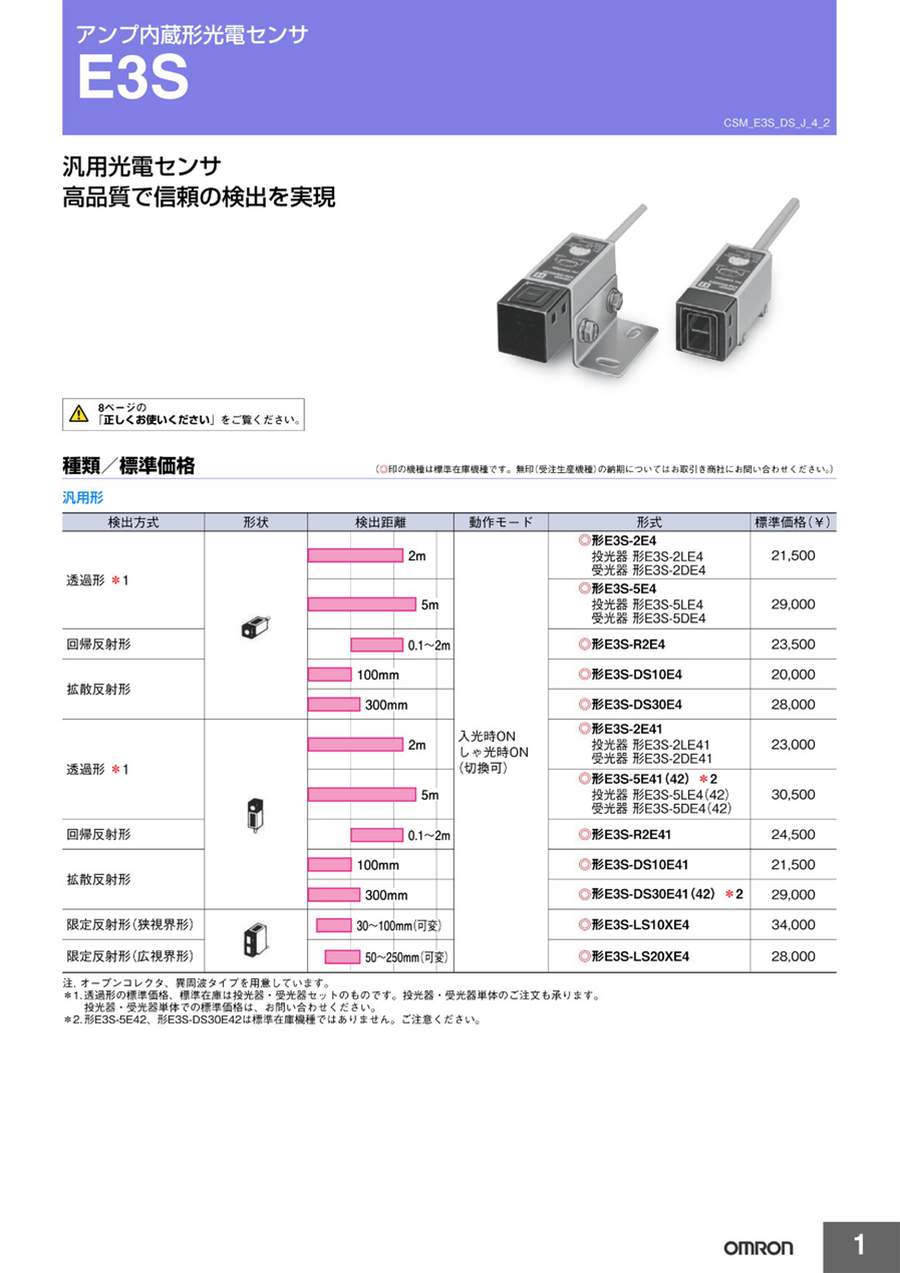

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
