・材質:NBR・防振プレートは、振動や構造発生騒音から機器を守り、さまざまな産...
詳細情報を確認する
防振プレート(B0)の外観

防振プレート(B0)の寸法図
※寸法図はイメージです。本製品の表面形状はフラットになります。

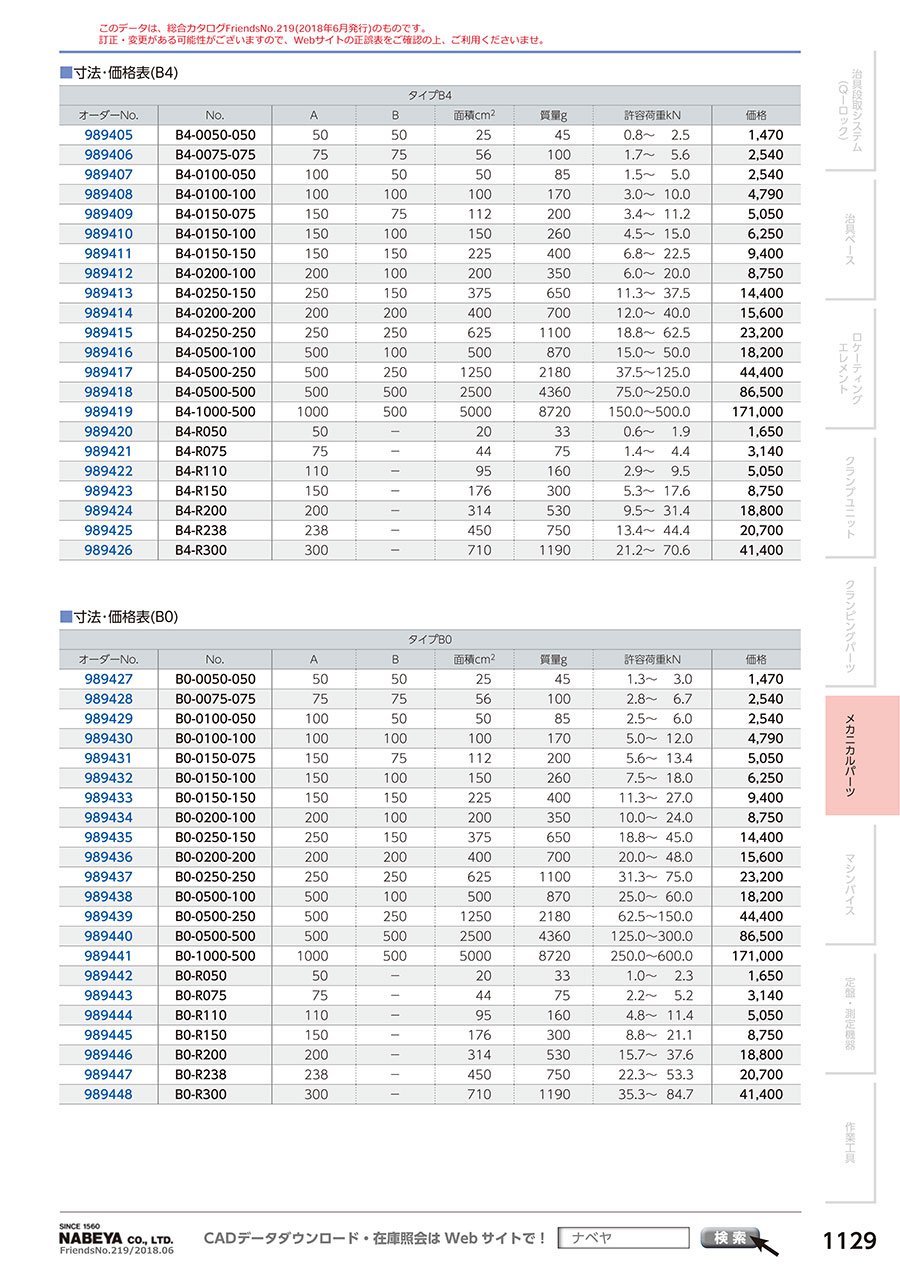

| タイプB0 | |||||
|---|---|---|---|---|---|
| 型番 | A | B | 面積cm2 | 質量g | 許容荷重kN |
| B0-0050-050 | 50 | 50 | 25 | 45 | 1.3~3.0 |
| B0-0075-075 | 75 | 75 | 56 | 100 | 2.8~6.7 |
| B0-0100-050 | 100 | 50 | 50 | 85 | 2.5~6.0 |
| B0-0100-100 | 100 | 100 | 100 | 170 | 5.0~12.0 |
| B0-0150-075 | 150 | 75 | 112 | 200 | 5.6~13.4 |
| B0-0150-100 | 150 | 100 | 150 | 260 | 7.5~18.0 |
| B0-0150-150 | 150 | 150 | 225 | 400 | 11.3~27.0 |
| B0-0200-100 | 200 | 100 | 200 | 350 | 10.0~24.0 |
| B0-0250-150 | 250 | 150 | 375 | 650 | 18.8~45.0 |
| B0-0200-200 | 200 | 200 | 400 | 700 | 20.0~48.0 |
| B0-0250-250 | 250 | 250 | 625 | 1,100 | 31.3~75.0 |
| B0-0500-100 | 500 | 100 | 500 | 870 | 25.0~60.0 |
| B0-0500-250 | 500 | 250 | 1,250 | 2,180 | 62.5~150.0 |
| B0-0500-500 | 500 | 500 | 2,500 | 4,360 | 125.0~300.0 |
| B0-1000-500 | 1,000 | 500 | 5,000 | 8,720 | 250.0~600.0 |

プレート別特性データ表(鉛直)

プレート別特性データ表(水平)

伝達率(B0鉛直)

伝達率(B0水平)
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,997円 ( 3,297円 ) | 3日目 |
2,997円 ( 3,297円 ) | 3日目 |
4,989円 ( 5,488円 ) | 3日目 |
5,289円 ( 5,818円 ) | 5日目 |
6,689円 ( 7,358円 ) | 3日目 |
9,589円 ( 10,548円 ) | 3日目 |
8,989円 ( 9,888円 ) | 3日目 |
15,385円 ( 16,924円 ) | 3日目 |
14,110円 ( 15,521円 ) | 5日目 |
22,780円 ( 25,058円 ) | 5日目 |
17,850円 ( 19,635円 ) | 5日目 |
43,775円39,397円 ( 43,337円 ) | 5日目 |
85,000円76,500円 ( 84,150円 ) | 5日目 |
168,300円151,470円 ( 166,617円 ) | 5日目 |
・材質:NBR
・防振プレートは、振動や構造発生騒音から機器を守り、さまざまな産業で利用されています。
・二トリルゴム、コルク粒子、ポリエステル繊維を配合することによって優れた特徴を発揮します。
・工作機のようにレベル調整後の精度保持が重要な機械に特に適しています。
・長い製品寿命
永久ひずみの変化もなく、長期間にわたり機能を効果的に発揮します。
・化学的耐性
オイル、グリース、酸、塩基などに対して優れた耐性があります。また、クーラントに対しても耐性がありますので、クーラント液がかかるところでの使用が可能です。
・高い剛性を持つ製品です。旋盤、マシニングセンタ、移送ライン等の使用に適します。
