ナベヤ

防振プレート（B6）

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 1,989円～168,300円特別価格

税込単価: 2,188円～185,130円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナベヤ

シロディン（防振パッド）

4.5

通常価格(税別)： 823円 (税込価格：905円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナベヤ

防振プレート（B13W）

通常価格(税別)： 968円 (税込価格：1,065円)

通常出荷日：在庫品1日目

・材質：NBR・極めて高い剛性を持ち、防振プレートの中で、最も対応荷重が大きい...

詳細情報を確認する

種類
防振シート・パッド
材質
NBR
接続形状
穴なし
高さH・厚さT (mm)
15
色詳細
濃緑

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

※寸法図はイメージです。本製品の表面形状はフラットになります。

製品仕様

許容荷重：100～400N/cm²
摩擦係数：0.6η
表面形状：フラット
耐熱温度：-120～+120℃
厚さ（C）：15mm

型番	A	B	面積cm²	質量g	許容荷重kN
B6-0050-050	50	50	25	45	2.5～10.0
B6-0075-075	75	75	56	100	5.6～22.4
B6-0100-050	100	50	50	85	5.0～20.0
B6-0100-100	100	100	100	170	10.0～40.0
B6-0150-075	150	75	112	200	11.2～44.8
B6-0150-100	150	100	150	260	15.0～60.0
B6-0150-150	150	150	225	400	22.5～90.0
B6-0200-100	200	100	200	350	20.0～80.0
B6-0250-150	250	150	375	650	37.5～150.0
B6-0200-200	200	200	400	700	40.0～160.0
B6-0250-250	250	250	625	1,100	62.5～250.0
B6-0500-100	500	100	500	870	50.0～200.0
B6-0500-250	500	250	1,250	2,180	125.0～500.0
B6-0500-500	500	500	2,500	4,360	250.0～1,000.0
B6-1000-500	1,000	500	5,000	8,720	500.0～2,000.0

商品特長詳細

プレート別特性データ

プレート別特性データ表（鉛直）

プレート別特性データ表（水平）

伝達率

伝達率（B6鉛直）

伝達率（B6水平）

型番リスト

表示件数

型番

寸法A

(mm)

寸法B

(mm)

面積

(cm2)

最小発注数量

50	50	25	1個
75	75	56	1個
100	50	50	1個
100	100	100	1個
150	75	112	1個
150	100	150	1個
150	150	225	1個
200	100	200	1個
250	150	375	1個
200	200	400	1個
250	250	625	1個
500	100	500	1個
500	250	1250	1個
500	500	2500	1個
1000	500	5000	1個

通常単価(税別) (税込単価)	通常出荷日

1,989円 ( 2,188円 )	3日目
2,897円 ( 3,187円 )	3日目
2,897円 ( 3,187円 )	5日目
4,989円 ( 5,488円 )	3日目
5,289円 ( 5,818円 )	5日目
6,689円 ( 7,358円 )	5日目
9,589円 ( 10,548円 )	3日目
8,989円 ( 9,888円 )	3日目
15,385円 ( 16,924円 )	3日目
14,110円 ( 15,521円 )	3日目
22,780円 ( 25,058円 )	5日目
17,850円 ( 19,635円 )	3日目
43,775円39,397円 ( 43,337円 )	5日目
85,000円76,500円 ( 84,150円 )	5日目
168,300円151,470円 ( 166,617円 )	5日目

詳細情報

基本情報

基本情報

・材質：NBR
・極めて高い剛性を持ち、防振プレートの中で、最も対応荷重が大きい製品です。マシニングセンタ、移送ラインに等の使用が適します。
・防振プレートは、振動や構造発生騒音から機器を守り、さまざまな産業で利用されています。
・二トリルゴム、コルク粒子、ポリエステル繊維を配合することによって優れた特徴を発揮します。
・工作機のようにレベル調整後の精度保持が重要な機械に特に適しています。
・長い製品寿命
永久ひずみの変化もなく、長期間にわたり機能を効果的に発揮します。
・化学的耐性
オイル、グリース、酸、塩基などに対して優れた耐性があります。また、クーラントに対しても耐性がありますので、クーラント液がかかるところでの使用が可能です。

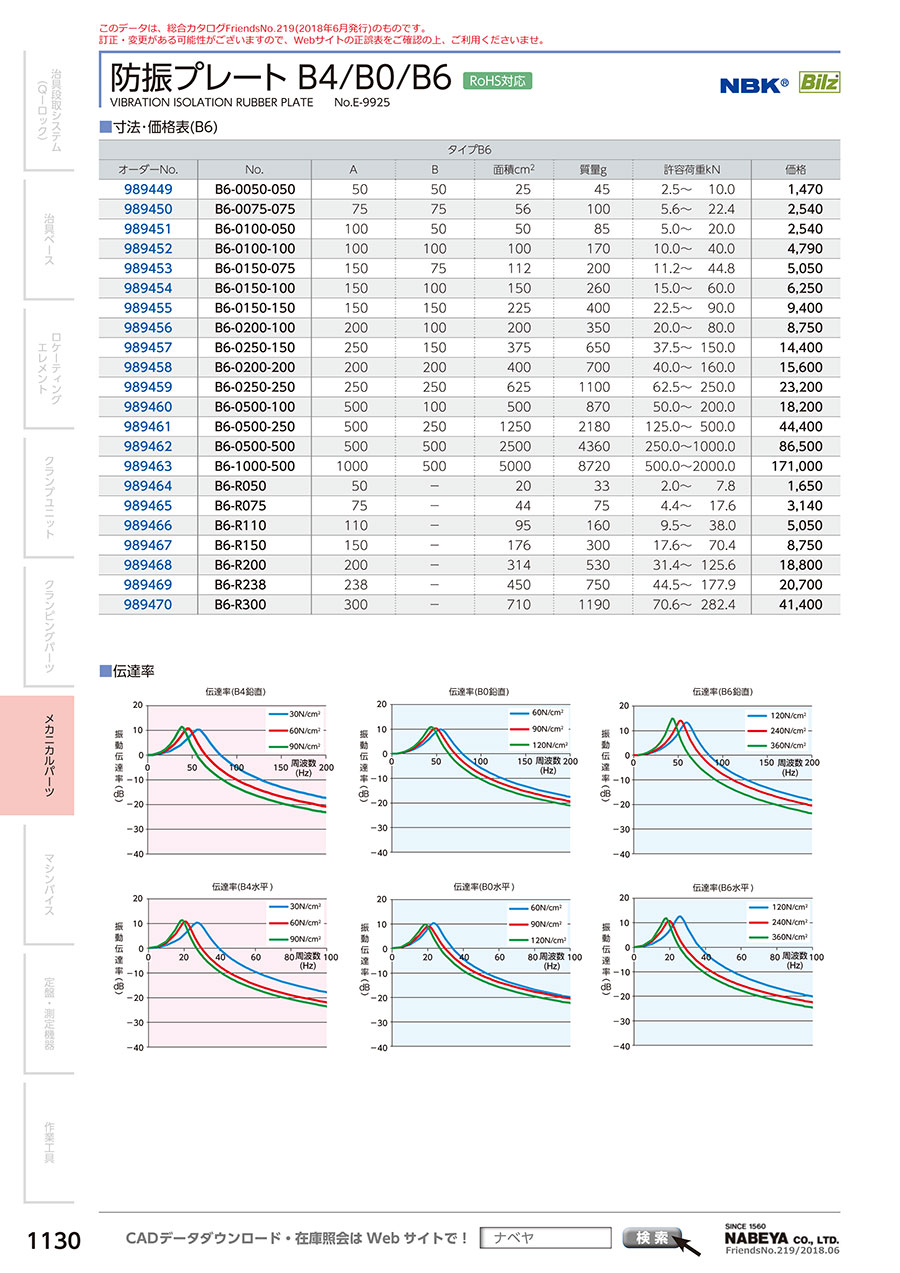

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
