ナベヤ

防振プレート（B32）

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 2,497円～204,850円特別価格

税込単価: 2,747円～225,335円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナベヤ

シロマー（防振パッド）

通常価格(税別)： 466円 (税込価格：513円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナベヤ

防振プレート（B13W）

通常価格(税別)： 968円 (税込価格：1,065円)

通常出荷日：在庫品1日目

・材質：NBR・柔らかいタイプの製品です。プレス機、パンチング機等の使用に適し...

詳細情報を確認する

種類
防振シート・パッド
材質
NBR
接続形状
穴なし
高さH・厚さT (mm)
25
色詳細
濃緑

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

防振プレート（B32）の外観

許容荷重：20～80N/cm²
摩擦係数：0.8η
表面形状：フラット
耐熱温度：-120～+120℃

防振プレート（B32）の寸法図

厚さ（C）：25mm

※寸法図はイメージです。本製品の表面形状はフラットになります。

タイプB32
型番	A	B	面積cm²	質量g	許容荷重kN
B32-0500-050	50	50	25	60	0.5～2.0
B32-0075-075	75	75	56	135	1.2～4.4
B32-0100-050	100	50	50	120	1.0～4.0
B32-0100-100	100	100	100	240	2.0～8.0
B32-0150-075	150	75	112	270	2.3～8.9
B32-0150-100	150	100	150	360	3.0～12.0
B32-0150-150	150	150	225	540	4.5～18.0
B32-0200-100	200	100	200	480	4.0～16.0
B32-0250-150	250	150	375	720	7.5～30.0
B32-0200-200	200	200	400	960	8.0～32.0
B32-0250-250	250	250	625	1,500	12.5～50.0
B32-0500-100	500	100	500	1,200	10.0～40.0
B32-0500-250	500	250	1,250	3,000	25.0～100.0
B32-0500-500	500	500	2,500	6,000	50.0～200.0
B32-1000-500	1,000	500	5,000	12,000	100.0～400.0

プレート別特性データ

プレート別特性データ表（鉛直）

プレート別特性データ表（水平）

伝達率

伝達率（B32鉛直）

伝達率（B32水平）

特長

オイル、グリース、酸、塩基などに対して優れた耐性がある。
クーラントに対しても耐性があるため、クーラント液がかかるところでの使用が可能。

型番リスト

表示件数

型番

寸法A

(mm)

寸法B

(mm)

面積

(cm2)

最小発注数量

50	50	25	1個
75	75	56	1個
100	50	50	1個
100	100	100	1個
150	75	112	1個
150	100	150	1個
150	150	225	1個
200	100	200	1個
250	150	375	1個
200	200	400	1個
250	250	625	1個
500	100	500	1個
500	250	1250	1個
500	500	2500	1個
1000	500	5000	1個

通常単価(税別) (税込単価)	通常出荷日

2,497円 ( 2,747円 )	5日目
3,499円 ( 3,849円 )	3日目
3,397円 ( 3,737円 )	5日目
6,889円 ( 7,578円 )	3日目
6,989円 ( 7,688円 )	5日目
8,389円 ( 9,228円 )	3日目
12,325円 ( 13,558円 )	3日目
10,455円 ( 11,501円 )	5日目
20,400円 ( 22,440円 )	3日目
17,850円 ( 19,635円 )	5日目
26,520円24,398円 ( 26,838円 )	5日目
24,565円22,599円 ( 24,859円 )	5日目
52,275円47,047円 ( 51,752円 )	5日目
103,700円 ( 114,070円 )	5日目
204,850円184,365円 ( 202,802円 )	5日目

詳細情報

基本情報

基本情報

・材質：NBR
・柔らかいタイプの製品です。プレス機、パンチング機等の使用に適し、防振効果が高くなっています。
・防振プレートは、振動や構造発生騒音から機器を守り、さまざまな産業で利用されています。
・二トリルゴム、コルク粒子、ポリエステル繊維を配合することによって優れた特徴を発揮します。
・工作機のようにレベル調整後の精度保持が重要な機械に特に適しています。
・長い製品寿命
永久ひずみの変化もなく、長期間にわたり機能を効果的に発揮します。
・化学的耐性
オイル、グリース、酸、塩基などに対して優れた耐性があります。また、クーラントに対しても耐性がありますので、クーラント液がかかるところでの使用が可能です。
・耐熱温度：-120℃～+120℃

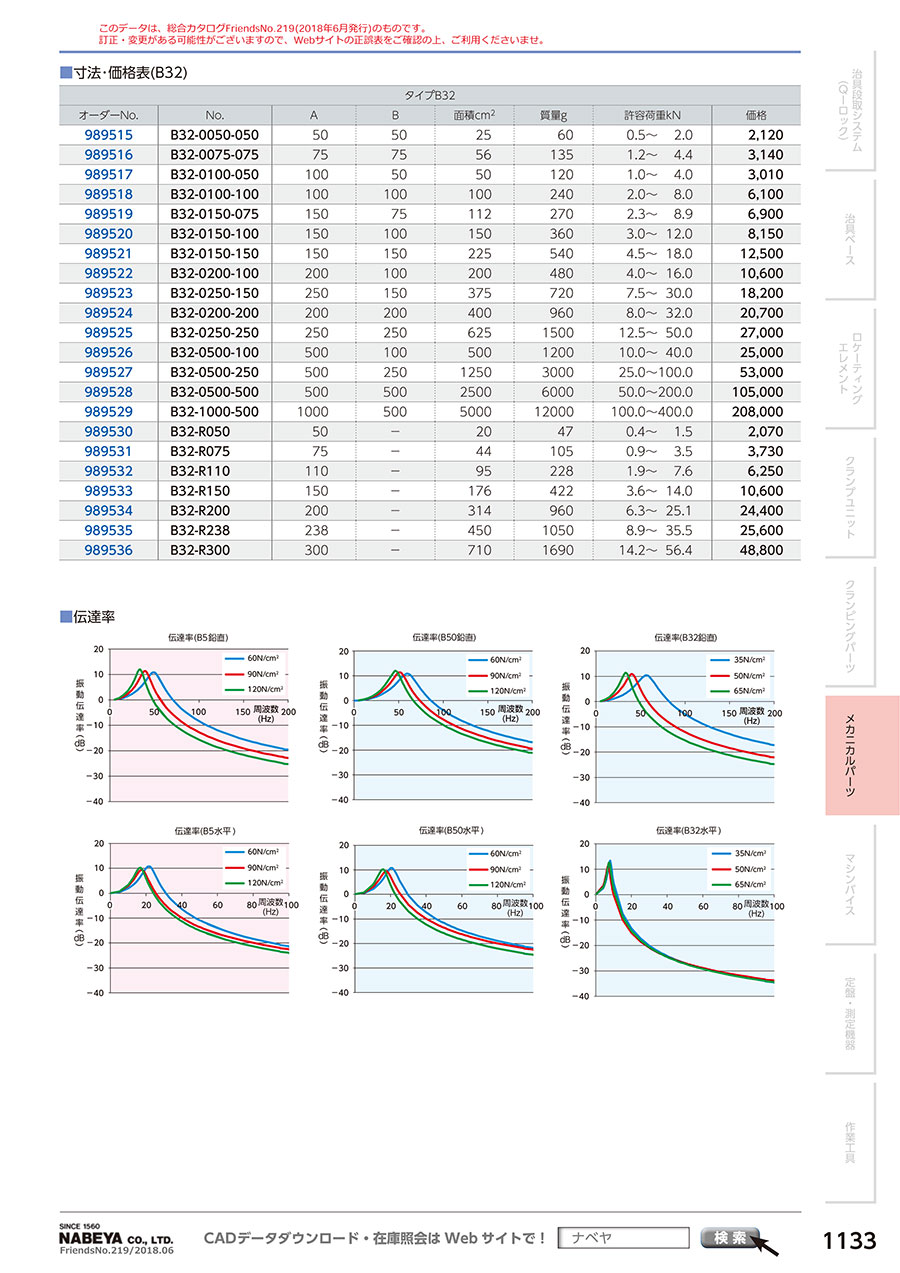

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
