インサートノズルTJ型
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,389円～5,690円
- 税込単価
- 3,728円～6,259円
エアー、切削液等を噴出するノズル。【特長】・テーパ面にあるノズルは前後左右35...
詳細情報を確認する
未確定：候補が11型番あります。
商品情報
製品仕様

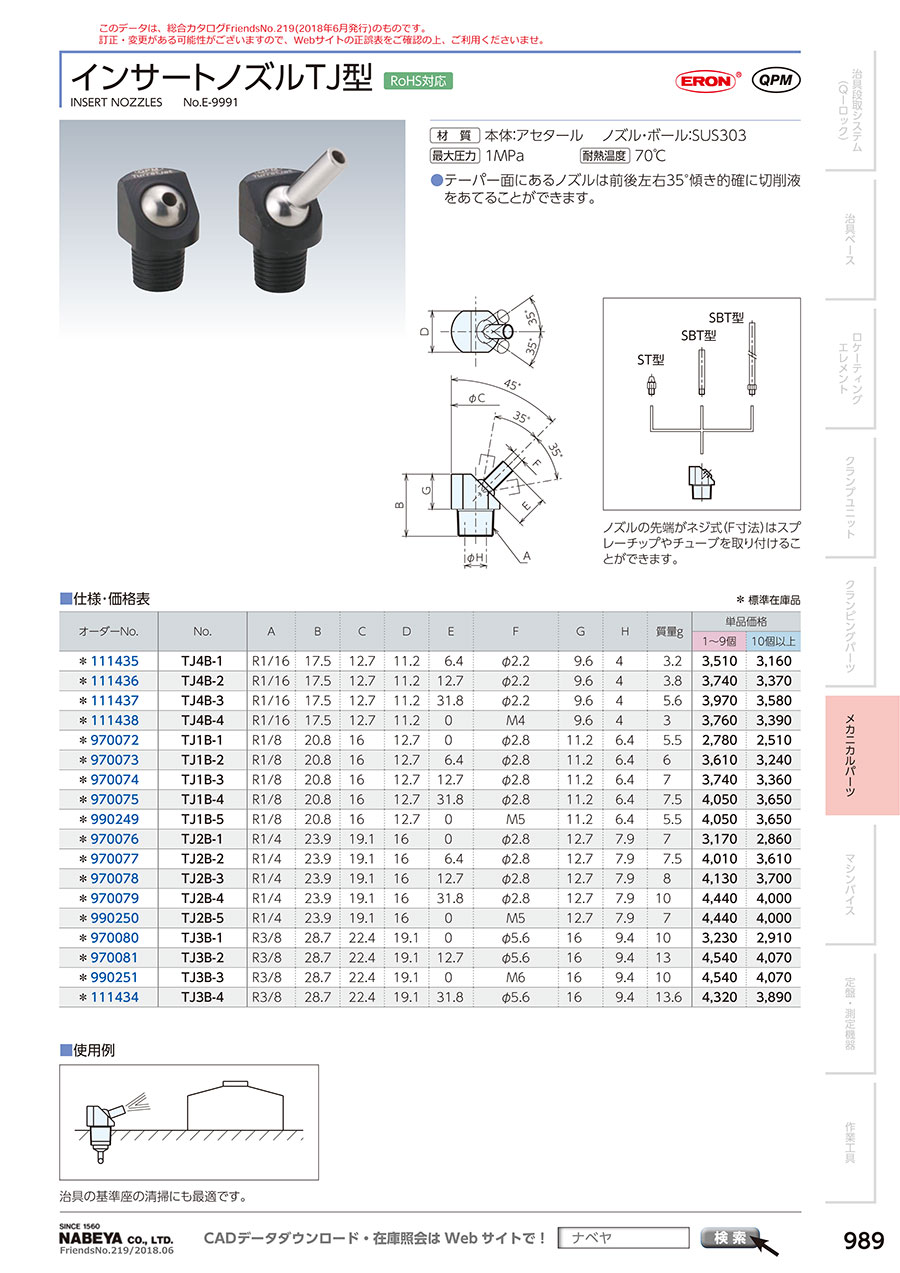

インサートノズルTJ型の外観
インサートノズルTJ型の寸法図
治具の基準座の清掃にも最適
ノズルの先端がネジ式（F寸法）はスプレーチップやチューブを取り付けることが可能
| No. | A | B | C | D | E | F | G | H | 質量g |
|---|---|---|---|---|---|---|---|---|---|
| TJ1B-1 | R1/8 | 20.8 | 16 | 12.7 | 0 | φ2.8 | 11.2 | 6.4 | 5.5 |
| TJ1B-2 | R1/8 | 20.8 | 16 | 12.7 | 6.4 | φ2.8 | 11.2 | 6.4 | 6 |
| TJ1B-3 | R1/8 | 20.8 | 16 | 12.7 | 12.7 | φ2.8 | 11.2 | 6.4 | 7 |
| TJ1B-4 | R1/8 | 20.8 | 16 | 12.7 | 31.8 | φ2.8 | 11.2 | 6.4 | 7.5 |
| TJ1B-5 | R1/8 | 20.8 | 16 | 12.7 | 0 | M5 | 11.2 | 6.4 | 5.5 |
| TJ2B-1 | R1/4 | 23.9 | 19.1 | 16 | 0 | φ2.8 | 12.7 | 7.9 | 7 |
| TJ2B-2 | R1/4 | 23.9 | 19.1 | 16 | 6.4 | φ2.8 | 12.7 | 7.9 | 7.5 |
| TJ2B-3 | R1/4 | 23.9 | 19.1 | 16 | 12.7 | φ2.8 | 12.7 | 7.9 | 8 |
| TJ2B-4 | R1/4 | 23.9 | 19.1 | 16 | 31.8 | φ2.8 | 12.7 | 7.9 | 10 |
| TJ2B-5 | R1/4 | 23.9 | 19.1 | 16 | 0 | M5 | 12.7 | 7.9 | 7 |
| TJ3B-1 | R3/8 | 28.7 | 22.4 | 19.1 | 0 | φ5.6 | 16 | 9.4 | 10 |
| TJ3B-2 | R3/8 | 28.7 | 22.4 | 19.1 | 12.7 | φ5.6 | 16 | 9.4 | 13 |
| TJ3B-3 | R3/8 | 28.7 | 22.4 | 19.1 | 0 | M6 | 16 | 9.4 | 10 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,481円 ( 3,829円 ) | 在庫品1日目当日出荷可能 |
4,195円 ( 4,615円 ) | 在庫品1日目当日出荷可能 |
4,464円 ( 4,910円 ) | 在庫品1日目当日出荷可能 |
4,645円 ( 5,110円 ) | 在庫品1日目当日出荷可能 |
4,528円 ( 4,981円 ) | 3日目 |
3,389円 ( 3,728円 ) | 3日目 |
4,975円 ( 5,473円 ) | 3日目 |
5,690円 ( 6,259円 ) | 在庫品1日目当日出荷可能 |
4,904円 ( 5,394円 ) | 3日目 |
5,491円 ( 6,040円 ) | 3日目 |
5,155円 ( 5,671円 ) | 3日目 |
詳細情報
基本情報
エアー、切削液等を噴出するノズル。
【特長】
・テーパ面にあるノズルは前後左右35℃に傾き適格に切削液。
・最大圧力 : 1MPa。
・耐熱温度は70℃。
・材質は本体 : アセタール、ノズル・ボール : SUS303。
【用途】
・工作機械の切削液の噴出に使用。
・治具に組み込み、エアーで切粉を飛ばす。
カタログ
商品担当おすすめ
インサートノズルTJ型のレビュー
工作機械に利用
4
4.02019/07/24
お客様よりご指定がありましたので、購入しました。工作機械の切削液の噴出の際に使用しています。取り付けは特に問題はなかった...もっと読む
0人が参考にしています。
生産ラインで使用。
3
3.02019/06/19
必要な部品はミスミのＨＰで探します。 とても便利に利用しています。
0人が参考にしています。
よくあるご質問（FAQ）
Q最大圧力及び、耐熱温度は？
A
最大圧力１ＭＰa、耐熱温度７０℃です。
