レベリングプレート丸型 LPC・LPCSシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,718円～8,989円
- 税込単価
- 1,890円～9,888円
取付・移動が容易なレベル調整用プレート。【特長】・レベリングボルトと併用。【用...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が19型番あります。
商品情報
外形図
LPC
LPCS
製品仕様
材 質
- LPC：FC250
- LPCS：SUS304
表面処理
- LPC：ニッケルメッキ
規格表
| No. | A | B | C | D | E | 質量kg | ||
|---|---|---|---|---|---|---|---|---|
| LPC-0825 | 80 | 25 | 15 | 50 | 20 | 0.7 | ||
| LPC-1035 | 100 | 35 | 15 | 50 | 20 | 1.5 | ||
| LPC-1045 | 100 | 45 | 15 | 60 | 20 | 1.9 | ||
| No. | A | B | C | D | E | F | G（細目） | 質量kg |
| LPC-0825-M | 80 | 25 | 15 | 50 | 25 | 3 | M10×1.5 | 0.7 |
| LPC-1035-M | 100 | 35 | 15 | 50 | 25 | 3 | M10×1.5 | 1.5 |
| LPC-1045-M | 100 | 45 | 15 | 60 | 40 | 3 | M10×1.5 | 1.9 |
| No. | A | B | C | D | E | F | （細目） | 質量kg |
| LPC-0825-H13 | 80 | 25 | 15 | 50 | 40 | 3 | 13 | 0.7 |
| LPC-0825-H20 | 80 | 25 | 15 | 50 | 40 | 3 | 20 | 0.7 |
| LPC-1035-H13 | 100 | 35 | 15 | 50 | 40 | 3 | 13 | 1.5 |
| LPC-1035-H20 | 100 | 35 | 15 | 50 | 40 | 3 | 20 | 1.5 |
| LPC-1045-H13 | 100 | 45 | 15 | 60 | 40 | 3 | 13 | 1.9 |
| LPC-1045-H20 | 100 | 45 | 15 | 60 | 40 | 3 | 20 | 1.9 |
| LPC-1045-H24 | 100 | 45 | 15 | 60 | 40 | 3 | 24 | 1.9 |
| No. | A | B | C | D | E | F | G | 質量kg |
|---|---|---|---|---|---|---|---|---|
| LPCS-0830 | 80 | 30 | 12 | 55 | 40 | 3 | 20 | 0.8 |
| LPCS-1040 | 100 | 40 | 15 | 60 | 40 | 3 | 20 | 1.4 |
| No. | A | B | C | D | E | F | G（細目） | 質量kg |
| LPCS-0830-M | 80 | 30 | 12 | 55 | 40 | 3 | M10×1.5 | 0.8 |
| LPCS-1040-M | 100 | 40 | 15 | 60 | 40 | 3 | M10×1.5 | 1.4 |
| No. | A | B | C | D | E | F | G | 質量kg |
| LPCS-0830-H13 | 80 | 30 | 12 | 55 | 40 | 3 | 13 | 0.8 |
| LPCS-1040-H13 | 100 | 40 | 15 | 60 | 40 | 3 | 13 | 1.4 |
使用例
- 各種産業機械の水平・高さ調整に使用します。
LPC
LPCS
（1）アジャストジャッキボルトを設備のレベル調整用ネジ穴に組付けます。
（2）レベリングプレートをアジャストジャッキボルト直下に配置します。
（3）アジャストジャッキボルトがレベリングプレートに当たるまで設備を降ろします。
（4）アジャストジャッキボルトの四角を回してレベル調整をします。
（5）ロックナットを締め付けます。
選定サポート情報
適合表
| - | レベリングプレート | レベリングボルト | アジャストジャッキボルト | |||
| LPC・LPCSシリーズ | Aタイプ | （穴付）Aタイプ | Bタイプ | （穴付）Bタイプ | ||
| No. | LPC-0825 | LBT-A16 | - | LBT-B16 | - | AJB12 |
| LPC-1035 | LBT-A20 | LBT-B20 | AJB16 | |||
| LPC-1045 | LBT-A24 | LBT-B24 | AJB20 | |||
| LPCS-0830 | LBTS-A16 | LBTS-B16 | AJB24 | |||
| LPCS-1040 | LBTS-A20 | LBTS-B20 | - | |||
| - | LBTS-A24 | LBTS-B20 | ||||
| LBTN-A12 | LBTN-B12 | |||||
| LBTN-A16 | LBTN-B16 | |||||
| LBTN-A20 | LBTN-B20 | |||||
| LBNS-A12 | LBNS-B12 | |||||
| LBNS-A16 | LBNS-B16 | |||||
| LBNS-A20 | LBNS-B20 | |||||
| LPC-0825-M | - | LBT-A24-H13 | - | LBT-B24-H13 | - | |
| LPC-1035-M | LBTS-A24-H13 | LBTS-B24-H13 | ||||
| LPC-1045-M | - | - | ||||
| LPCS-0830-M | ||||||
| LPCS-1040-M | ||||||
| LPC-0825-H13 | - | LBT-A24-H13 | - | LBT-B24-H13 | - | |
| LPC-1035-H13 | LBTS-A24-H13 | LBTS-B24-H13 | ||||
| LPC-1045-H13 | - | - | ||||
| LPCS-0830-H13 | ||||||
| LPCS-1040-H13 | ||||||
| LPC-0825-H20 | - | LBT-A32-H20 | - | LBT-B32-H20 | - | |
| LPC-1035-H20 | - | - | ||||
| LPC-1045-H20 | ||||||
| LPC-1045-H24 | - | LBT-A36-H24 | - | LBT-B36-H24 | - | |
性能・試験情報
レベリングボルト強度表
| - | サイズ | 耐荷重kN |
|---|---|---|
| 細目 （鉄・SUS） | M16 | 14.3 |
| M20 | 23.4 | |
| M24 | 34.7 | |
| M24 φ13穴付 | 23.4 | |
| M32 φ20穴付 | 36.9 | |
| M36 φ24穴付 | 42.8 | |
| 並目 （鉄・SUS） | M12 | 7.2 |
| M16 | 13.5 | |
| M20 | 21.1 |
注意・禁止事項
- レベリングボルトの許容荷重を超えての使用はしないでください。上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,718円 ( 1,890円 ) | 在庫品1日目当日出荷可能 |
1,789円 ( 1,968円 ) | 3日目 |
1,889円 ( 2,078円 ) | 3日目 |
1,989円 ( 2,188円 ) | 3日目 |
2,289円 ( 2,518円 ) | 在庫品1日目当日出荷可能 |
2,389円 ( 2,628円 ) | 在庫品1日目当日出荷可能 |
2,440円 ( 2,684円 ) | 3日目 |
2,789円 ( 3,068円 ) | 在庫品1日目当日出荷可能 |
2,789円 ( 3,068円 ) | 在庫品1日目当日出荷可能 |
2,491円 ( 2,740円 ) | 3日目 |
2,797円 ( 3,077円 ) | 3日目 |
2,789円 ( 3,068円 ) | 3日目 |
2,697円 ( 2,967円 ) | 3日目 |
4,689円 ( 5,158円 ) | 在庫品1日目当日出荷可能 |
4,250円 ( 4,675円 ) | 3日目 |
4,889円 ( 5,378円 ) | 3日目 |
8,989円 ( 9,888円 ) | 3日目 |
8,670円 ( 9,537円 ) | 3日目 |
8,989円 ( 9,888円 ) | 3日目 |
詳細情報
基本情報
取付・移動が容易なレベル調整用プレート。
【特長】
・レベリングボルトと併用。
【用途】
・機械、装置のレベル調整に使用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

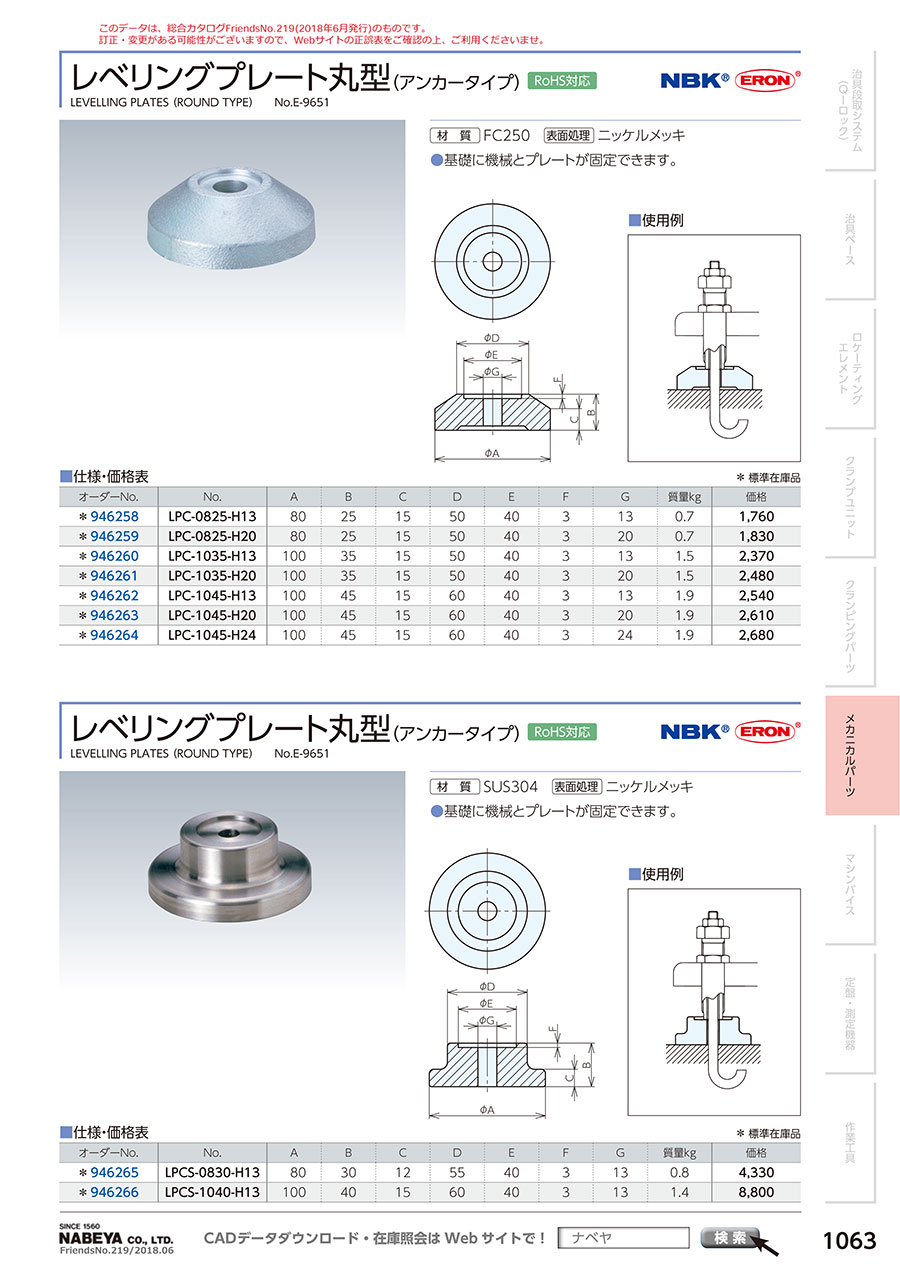

カタログ
商品担当おすすめ
レベリングプレート丸型 LPC・LPCSシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q材質は？
A
ＦＣ250です。ニッケルメッキが施されています。
