防振ウェッジマウント PKAK （球面シート付ボルトオンタイプ）
- 通常単価(税別)
- 48,025円～102,000円
- 税込単価
- 52,828円～112,200円
通常出荷日：3日目
精密なレベル調整機構と大きな調整ストローク、防振機能を備えたウエッジマウント。【特長】・球面シート付き...
詳細を確認未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

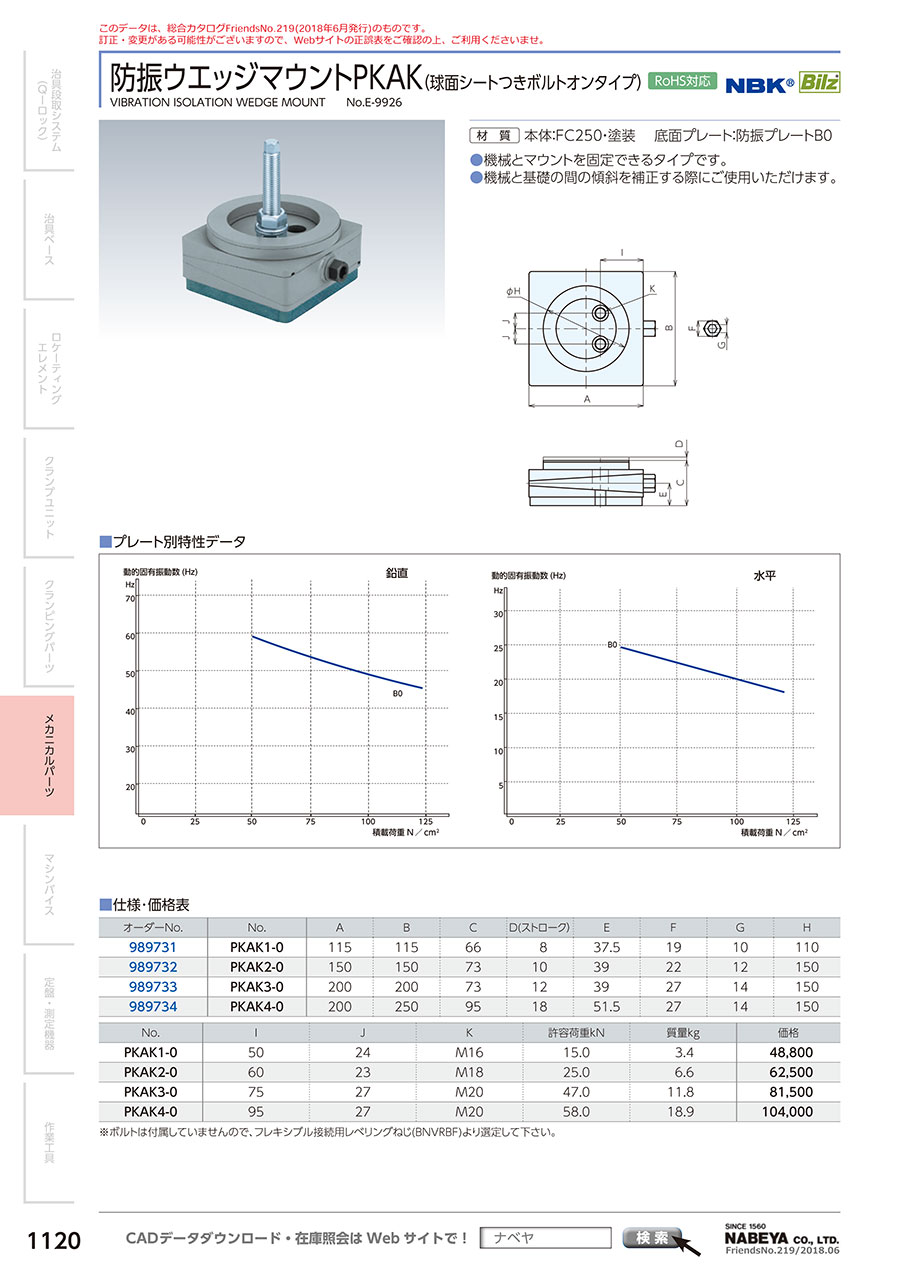

防振ウエッジマウントPKAK（球面シートつきボルトオンタイプ） の仕様
防振ウエッジマウントPKAK（球面シートつきボルトオンタイプ） の外観
防振ウエッジマウントPKAK（球面シートつきボルトオンタイプ） の寸法図
（単位：mm）
| 型番 | A | B | C | D（ストローク） | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| PKAK1-0 | 115 | 115 | 66 | 8 | 37.5 | 19 | 10 | 110 |
| PKAK2-0 | 150 | 150 | 73 | 10 | 39 | 22 | 12 | 150 |
| PKAK3-0 | 200 | 200 | 73 | 12 | 39 | 27 | 14 | 150 |
| PKAK4-0 | 200 | 250 | 95 | 18 | 51.5 | 27 | 14 | 150 |
| 型番 | I | J | K | 許容荷重kN | 質量kg |
|---|---|---|---|---|---|
| PKAK1-0 | 50 | 24 | M16 | 15.0 | 3.4 |
| PKAK2-0 | 60 | 23 | M18 | 25.0 | 6.6 |
| PKAK3-0 | 75 | 27 | M20 | 47.0 | 11.8 |
| PKAK4-0 | 95 | 27 | M20 | 58.0 | 18.9 |
- ※ ボルトは付属していませんので、フレキシブル接続用レべリングねじ（BNVRBF）より選定してください。
プレート別特性データ
プレート別特性データ表（鉛直）
プレート別特性データ表（水平）
詳細情報
基本情報
精密なレベル調整機構と大きな調整ストローク、防振機能を備えたウエッジマウント。
【特長】
・球面シート付きで機械と基礎の間の斜面を補正できる。
・機械とマウントを固定できるタイプ。
・本体：FC250・塗装。
・底面プレート：防振プレートB0。
【用途】
・機械と基礎の間の傾斜を補正する際に使用。
